13/32
2009/10 - Indice de révision : I - Code : 0035001

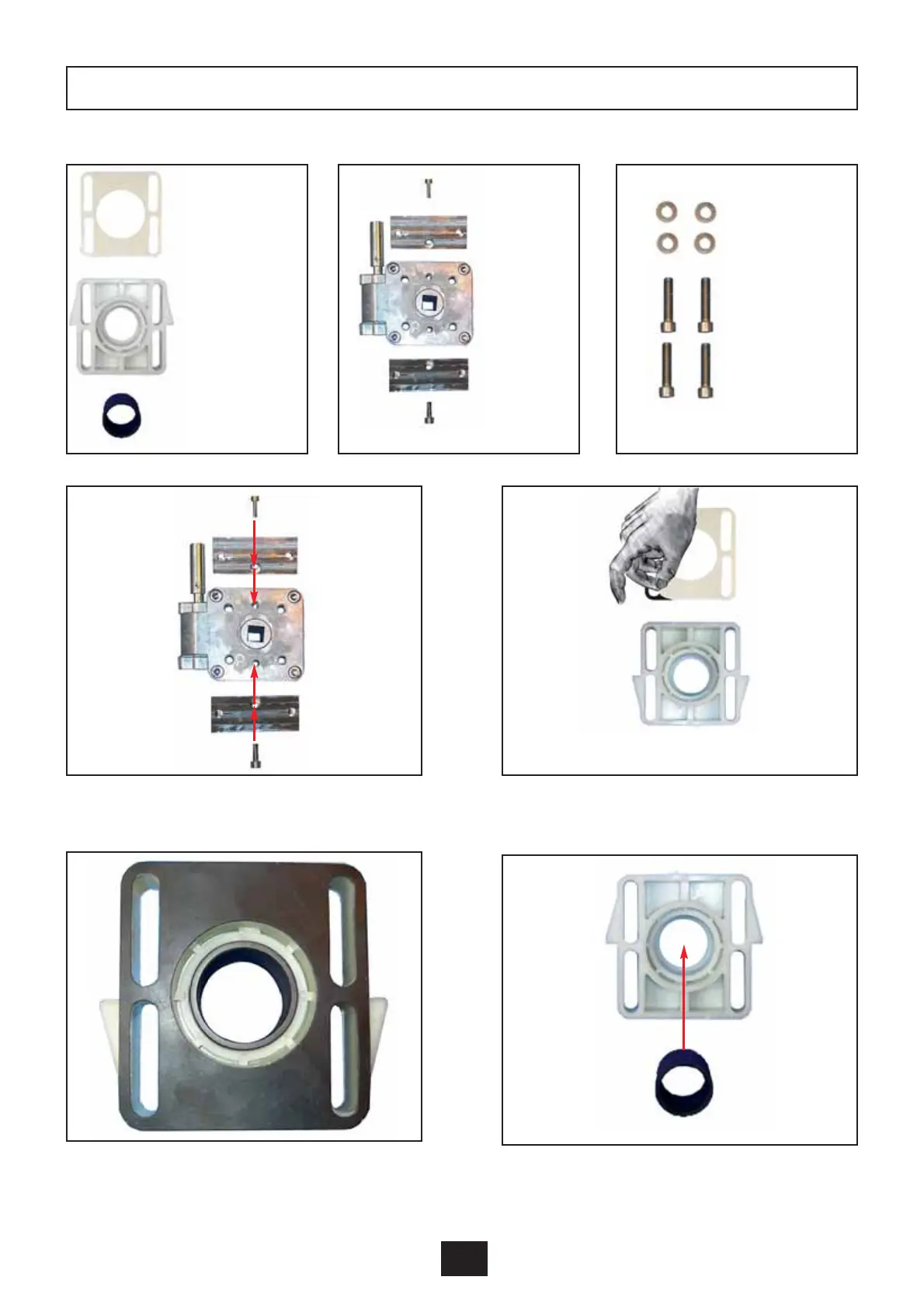

MONTAGE PALIER ET RÉDUCTEUR
Monter les 2 brides sur le réducteur a l’aide des 2
vis 6 x 16 mm.
Retirer le papier protecteur du joint adhésivé.
Coller le joint adhésivé sur le palier.
Joint adhésivé
Palier
Bague
Vis CHC 6 x16
Réducteur
Bride
Rondelle Z 8
Vis CHC 8 x 35
Inserrer la bague dans le palier.
