9/32
2009/10 - Indice de révision : I - Code : 0035001

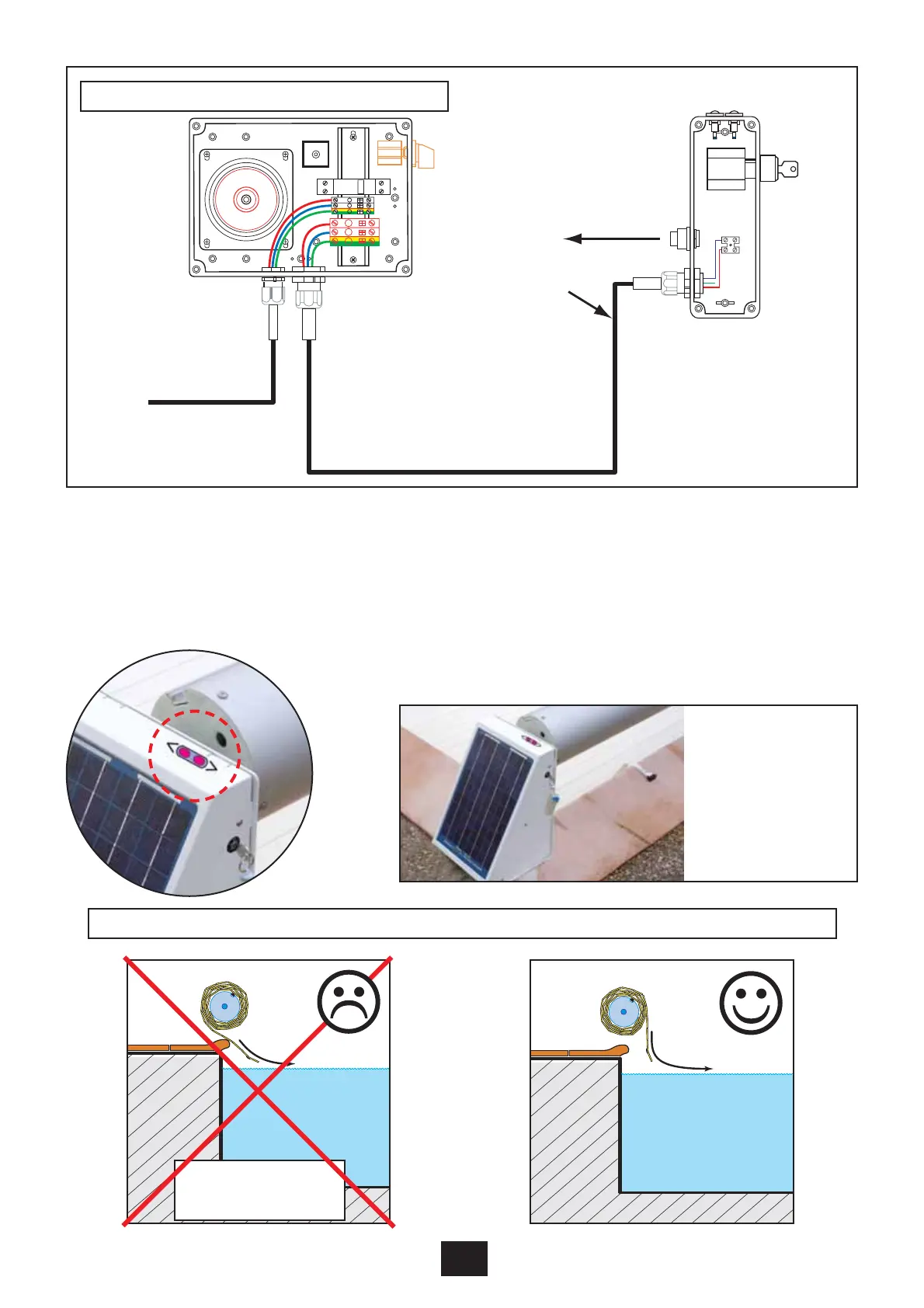

En appuyant sur le bouton orienté côté plage, l’axe
doit tourner comme pour enrouler le tablier.
Pour terminer, remettre
en place les carters sur
les pieds en reposant
la vis CBL Z M4-12
SENS DE MOUVEMENT DU TABLIER AUTOUR DE L’AXE
R
ISQUE DE
DÉTÉRIORATION
IRRÉMÉDIABLE DU TABLIER
VERSIONS SOLAIRE, BATTERIE ET FILAIRE :
SCHEMA ELECTRIQUE
Le câblage électrique de la motorisation AQUADECK EC doit être réalisé suivant le schéma ci-dessus par un
professionnel expérimenté.
Prévoir en amont une protection par disjoncteur différentiel de 30 mA.
Pour un bon fonctionnement, il est impératif de respecter les sections des conducteurs.
