7/48
2009/01 - Indice de révision : C - Code : 0033385
* Chaque ventilateur est équipé d’un moteur monophasé 50 Hz 230V.
Il faudra donc veiller tout particulièrement à ne pas gêner ou freiner la circulation de l’air.
Pour cela, il convient de respecter impérativement les distances minimum (voir figures ci-dessous) entre les
différentes faces de la machine et les obstacles qui l’entourent (paroi, mur, haie…)
La pompe à chaleur doit être installée et fixée solidairement sur un support rigide (dalle en béton…), dont les
dimensions sont au moins égales à la surface au sol de la machine.
HC-HH
62 M
HC-HH
72 M
HC-HH
92 M
HC-HH
102 M
HC-HH
102 T
HC-HH
122 M
HC-HH
122 T
HC-HH
152 M
HC-HH
152 T
HC-HH
172 T
Poids (kg) 59 95 108 118 129 140 143
Dimensions
(Largeur x
pronfondeur
x hauteur)
820x280x590 905x405x762 905x405x965 905x405x965 905x405x1270 905x405x1270 905x405x1270
Afin d’atténuer d’éventuelles vibrations, il est possible d’intercaler des silent-blocks sous les pieds de la machine avant
fixation.
Ce support présentera une très légère inclinaison (1 à 2% de pente suffit) vers l’angle où se situe le trou
d’évacuation des condensats sous la machine (sous la partie électrique).

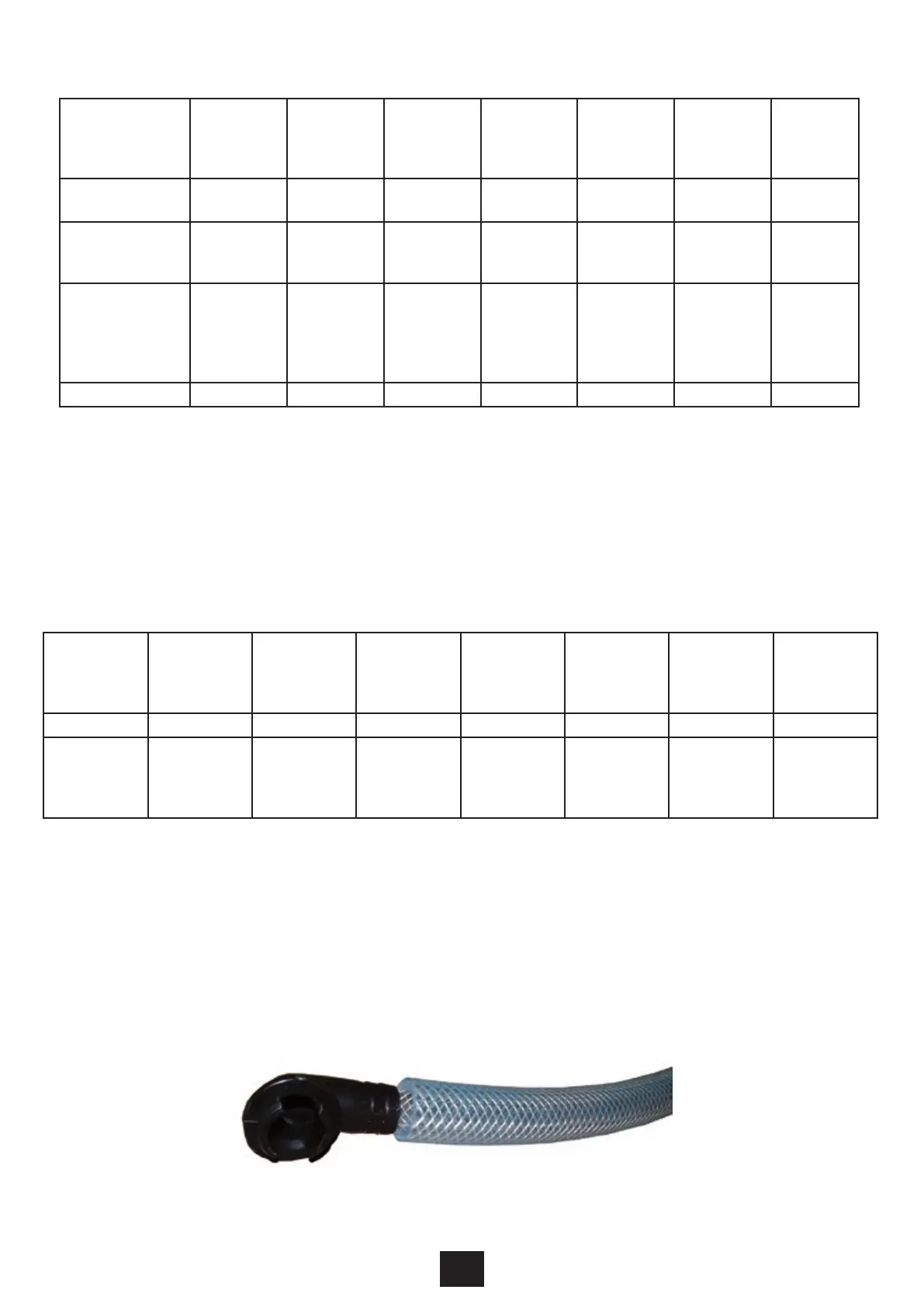

Le raccord d’évacuation des condensats fourni avec la PAC se clipse dans le trou d’évacuation par le dessous de la
machine.
HC-HH
62 M
HC-HH
72 M
HC-HH
92 M
HC-HH
102 M
HC-HH
102 T
HC-HH
122 M
HC-HH
122 T
HC-HH
152 M
HC-HH
152 T
HC-HH
172 T
Nombre de
ventilateurs*
1 1 1 1 2 2 2
Débit d’air
nominal
(m3/h)
700 2200 3100 3100 4400 6200 6200
Caractéristiques
du moteur
ventilateur
(Tours/mn-kW-A)
850
0.132
0.94
850
0.17
0.76
850
0.17
0.76
850
0.17
0.76
850
0.17
0.76
850
0.17
0.76
850
0.17
0.76
Les pompes à chaleur CLIMEXEL série HH aspirent l’air ambiant par l’évaporateur, et le refoulent par la(les) grille(s)
de ventilateur. Les débits d’air nominaux sont les suivants :
