Verzeichnis der Teile der Anhängerkupplung:
List of components:
Bezeichnung des Teils, Name of the part Stück, Quantity Position, Positon
Kugelhals (Towing arm) 1 1
Spannhülse (Clamping bush) 1 2
Betätigungshebel (Control lever) 1 3
Sicherungsstift (Safety pin) 1 4
Schloss des Betätigungshebel (Lock of the control lever) 1 5
Schlüssel (Key) 2 6
Abdeckung der Spannhülse (Clamping bush) 1 7
Kugelbolzendeckel (Cover of the ball) 1 8
Steckdose (Socket) 1 9
Träger vollständig (mit Identifikationsschild)
Beam assembly (with ID plate) 1 10
Schraube (Bolt) M10 x 35 4 11
Selbstklebeetikette (Self-adhesive sticker) „50 kg“ 1 -

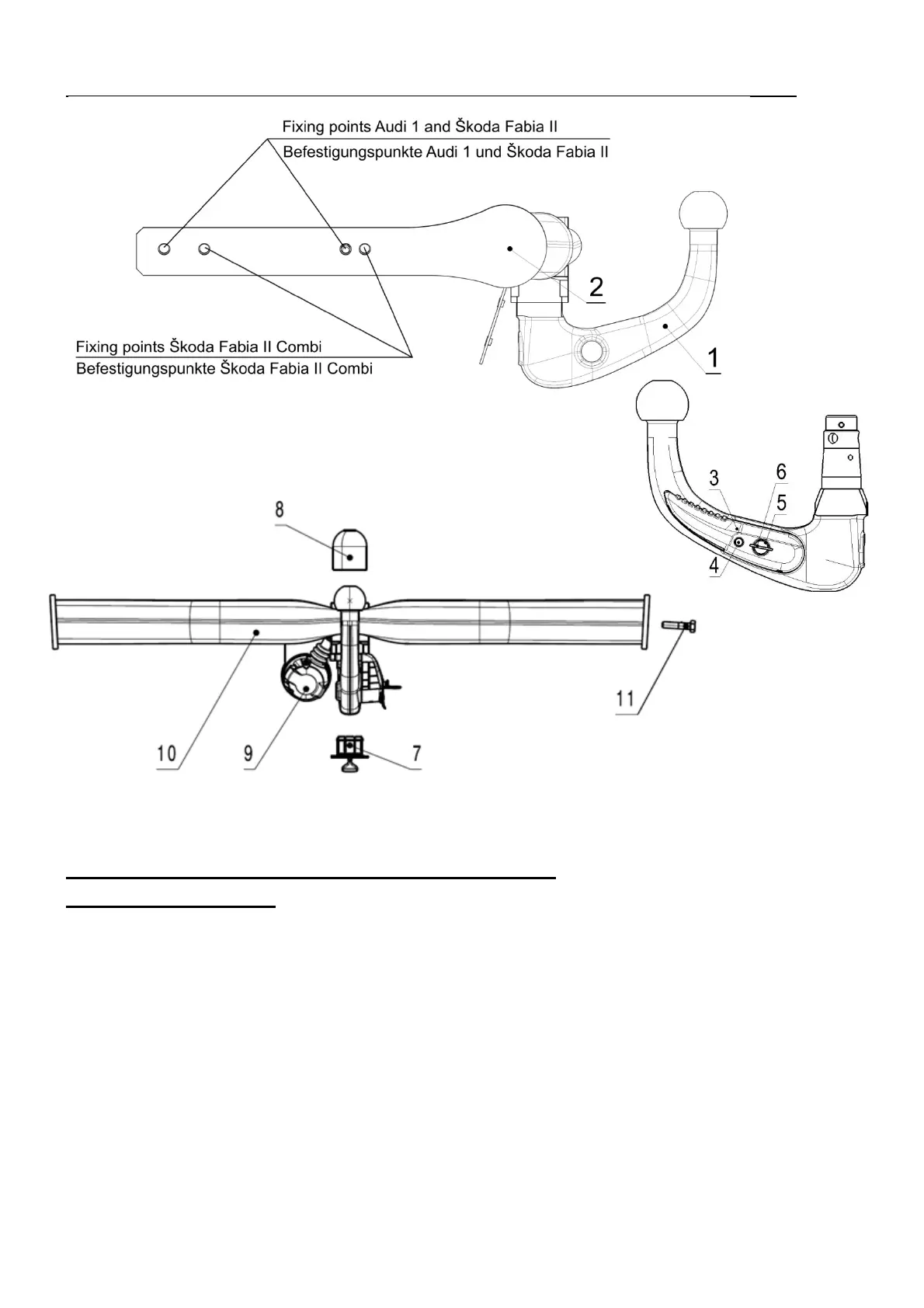

Bild / Figure
