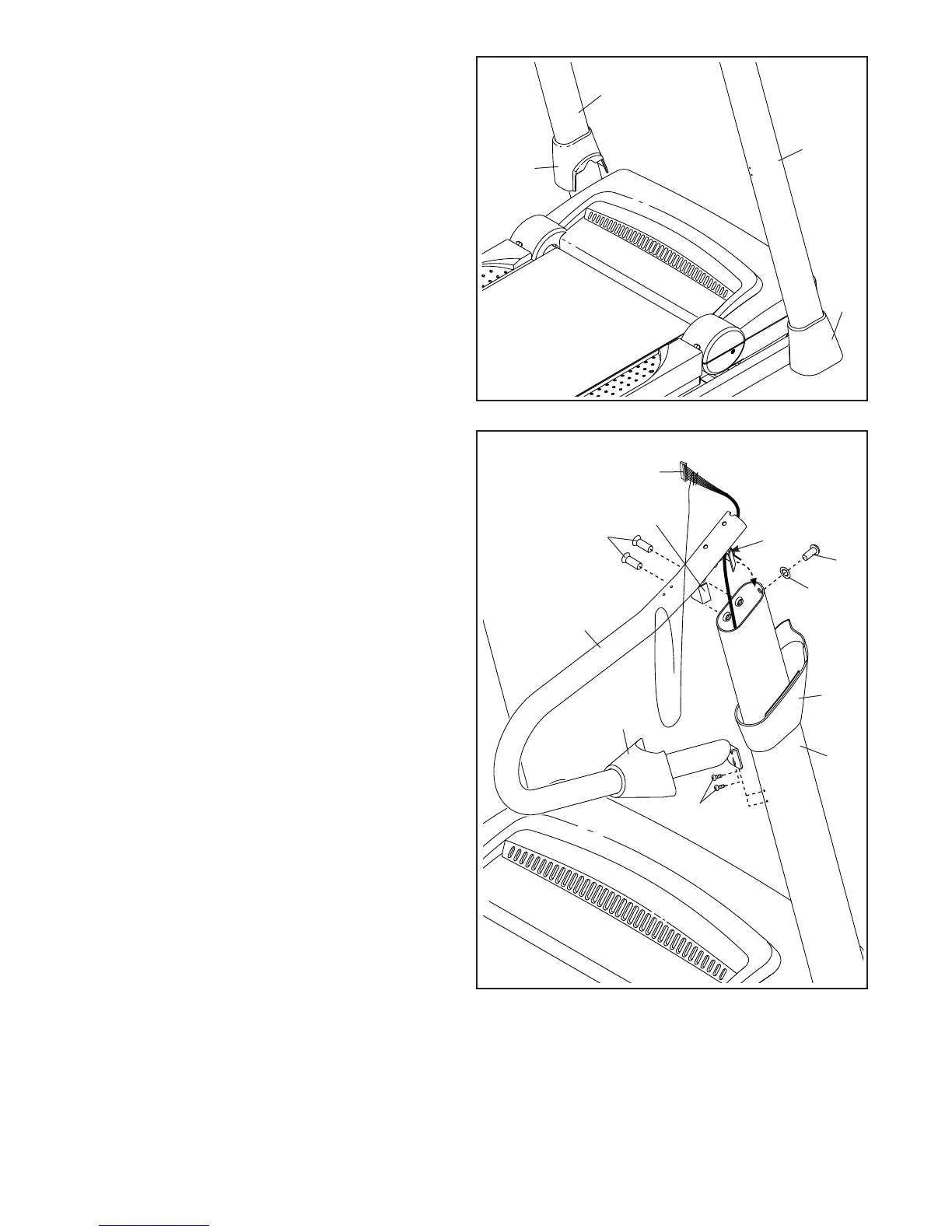

9. Rimuovere la fascetta dalla staffa indicata sul
Corrimano Destro (83). Se necessario, pre� Se necessario, pre�Se necessario, pre�
mere i Dadi a Gabbia 5/16" (38) nuovamente in
posizione.
Orientare il Copri Montante Destro (86) come
indicato e infilarlo sul Montante Destro (85).
Quindi orientare un Cappuccio Corrimano (81)
come indicato e infilarlo sul Corrimano Destro
(83).
Reggere il Corrimano Destro (83) vicino al
Montante Destro (85). Inserire il Cavo Montante
(87) attraverso la staffa indicata sul Corrimano
Destro. Tirare fuori il Cavo Montante dall’estre� Tirare fuori il Cavo Montante dall’estre�Tirare fuori il Cavo Montante dall’estre�
mità del Corrimano Destro.
Posizionare il Copri Montante Destro (86)
come indicato. Fissare il Corrimano Destro (83)
al Montante Destro (85) con due Viti a Testa
Piana 5/16" x 1" (3), un Bullone 5/16" x 1" (4)
con una Rondella a Stella 5/16" (13), e due Viti
#8 x 3/4" (1). Non serrare il Bullone o le Viti in
questa fase.
Montare il Corrimano Sinistro (non raffi-Montare il Corrimano Sinistro (non raffi-
gurato) allo stesso modo. Nota: non sono
presenti cavi sul lato sinistro.
38
83
Staffa
3
4
13
86
85
1
81
87
9
8. Identificare il Copri Base Sinistro (88) e il Copri
Base Destro (91). Infilare il Copri Base Sinistro
sul Montante Sinistro (84). Infilare il Copri Base
Destro sul Montante Destro (85).
91
85
84
88
8
