11. IMPORTANTE: per non danneggiare la Barra
Trasversale (107) non utilizzare attrezzi elet-
trici e non serrare eccessivamente le Viti #10
x 3/4" (2).
Potrebbero essere presenti due Viti (A) nei
Corrimani (82, 83) nei punti indicati. Nel caso
fossero presenti, rimuoverle ed eliminarle.
Orientare la Barra Trasversale (107) nel
modo indicato. Fissare la Barra Trasversale ai
Corrimano (82, 83) con quattro Viti #10 x 3/4"
(2) e quattro Rondelle a Stella 1/4" (12); non
serrare le Viti in questa fase.
Inserire il Telaio Consolle (102) nei Corrimano
(82, 83). Fissare il Telaio Consolle con quattro
Viti 1/4" x 1" (9) e quattro Rondelle a Stella 1/4";
non serrare le Viti in questa fase. Prestare
attenzione a non pizzicare il Cavo Montante
(87).
Serrare una Vite #10 x 3/4" (2) in ogni estre-Serrare una Vite #10 x 3/4" (2) in ogni estre-
mità della Barra Trasversale (107); non
serrare eccessivamente le Viti. Quindi serrare
l’altra Vite #10 x 3/4" (2) in ogni estremità della
Barra Trasversale.
Serrare le quattro Viti 1/4" x 1" (9) e le quattro
Viti #8 x 3/4" (1).
11
107
12
9
2
83
102
82
87
9
1
12
12
12
2
1
Prima
A
A
Prima

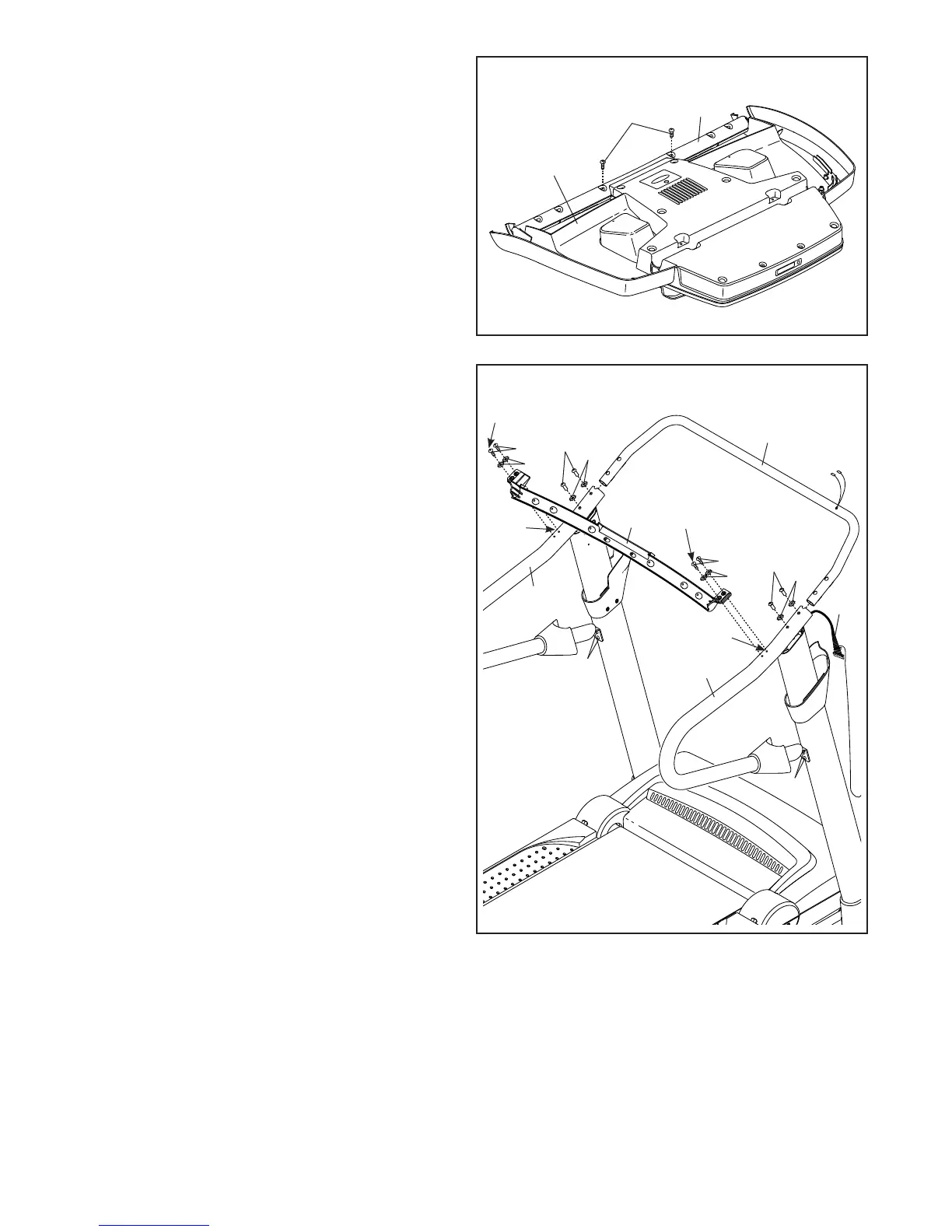

10. Appoggiare il gruppo consolle rivolto verso il
basso su una superficie morbida per evitare di
graffiarlo.
Togliere le Viti (A) che fissano la Barra
Trasversale (107). Quindi sollevare la Barra
Trasversale. Eliminare le Viti.
10
107
Gruppo
Consolle
A
