12

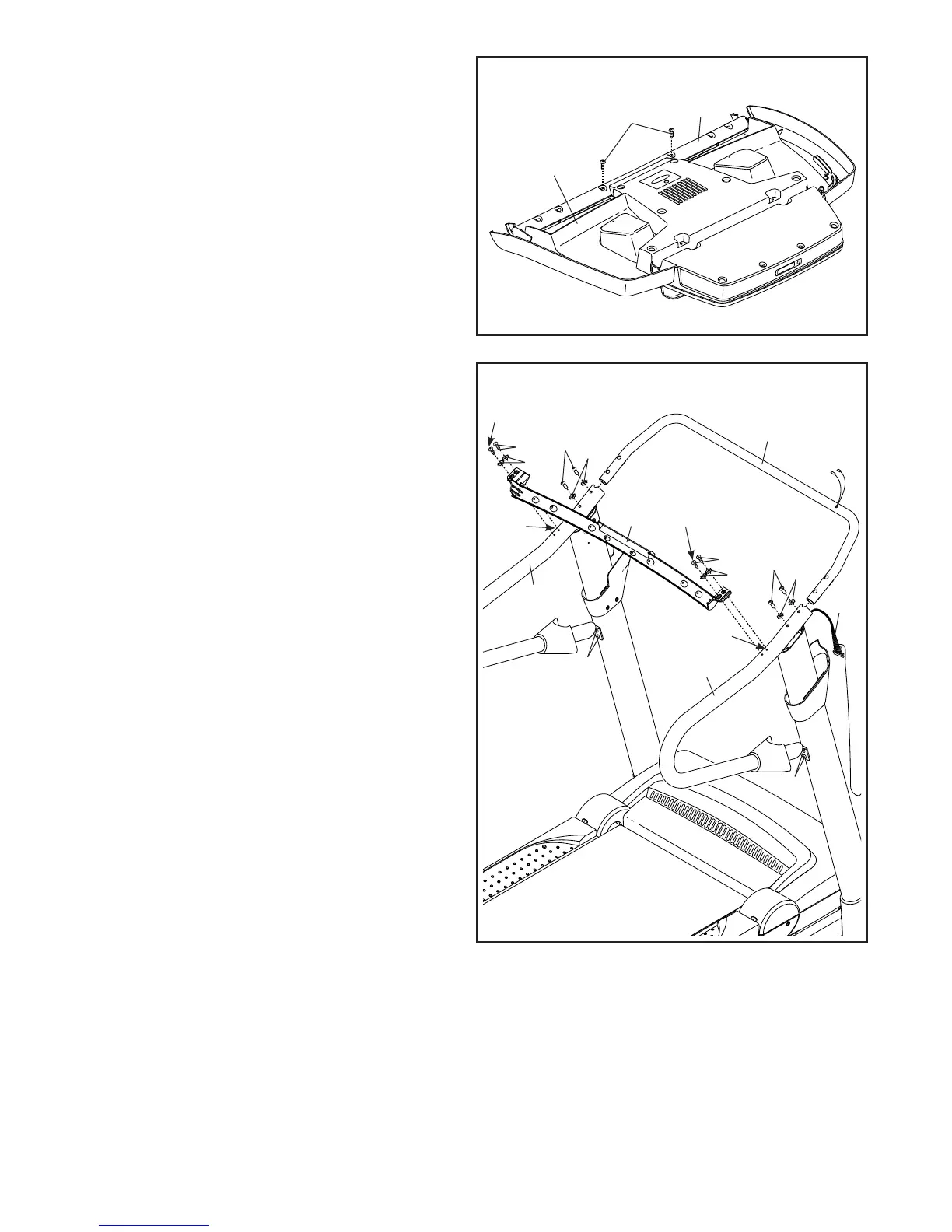

11. IMPORTANTE:
de Apoio (107), não utilize ferramentas eléc�
tricas e não aperte demasiado os Parafusos
#10 x 3/4" (2).
Poderá haver dois Parafusos (A) nos Apoios
para as Mãos (82, 83) nos sítios indicados. Se
assim for, retire-os e elimine-os.
Posicione a Barra de Apoio (107) conforme
mostrado. Fixe a Barra de Apoio aos Apoios
para as Mãos (82, 83) com quatro Parafusos
#10 x 3/4" (2) e quatro Anilhas em Forma de
não aperte já os Parafusos.
Insira a Estrutura da Consola (102) nos Apoios
para as Mãos (82, 83). Fixe a Estrutura da
Consola com quatro Parafusos 1/4" x 1" (9) e
não aperte já os Parafusos. Tenha cuidado
para não trilhar o Fio da Barra Vertical (87).
Aperte um Parafuso #10 x 3/4" (2) em cada
extremidade da Barra de Apoio (107); não
aperte demasiado os Parafusos. Em seguida,
aperte o outro Parafuso #10 x 3/4" (2) em cada
extremidade da Barra de Apoio.
Aperte os quatro Parafusos 1/4" x 1" (9) e os
quatro Parafusos #8 x 3/4" (1).
11
107
12
9
2
83
102
82
87
9
1
12
12
12
2
1
Primeiro
A
A
Primeiro
10. Coloque a unidade da consola voltada para
baixo sobre uma superfície macia para evitar
arranhar a unidade da consola.
Apoio (107). Seguidamente, destaque a Barra
de Apoio. Elimine os Parafusos.
10
107
Unidade da
Consola
A
