13

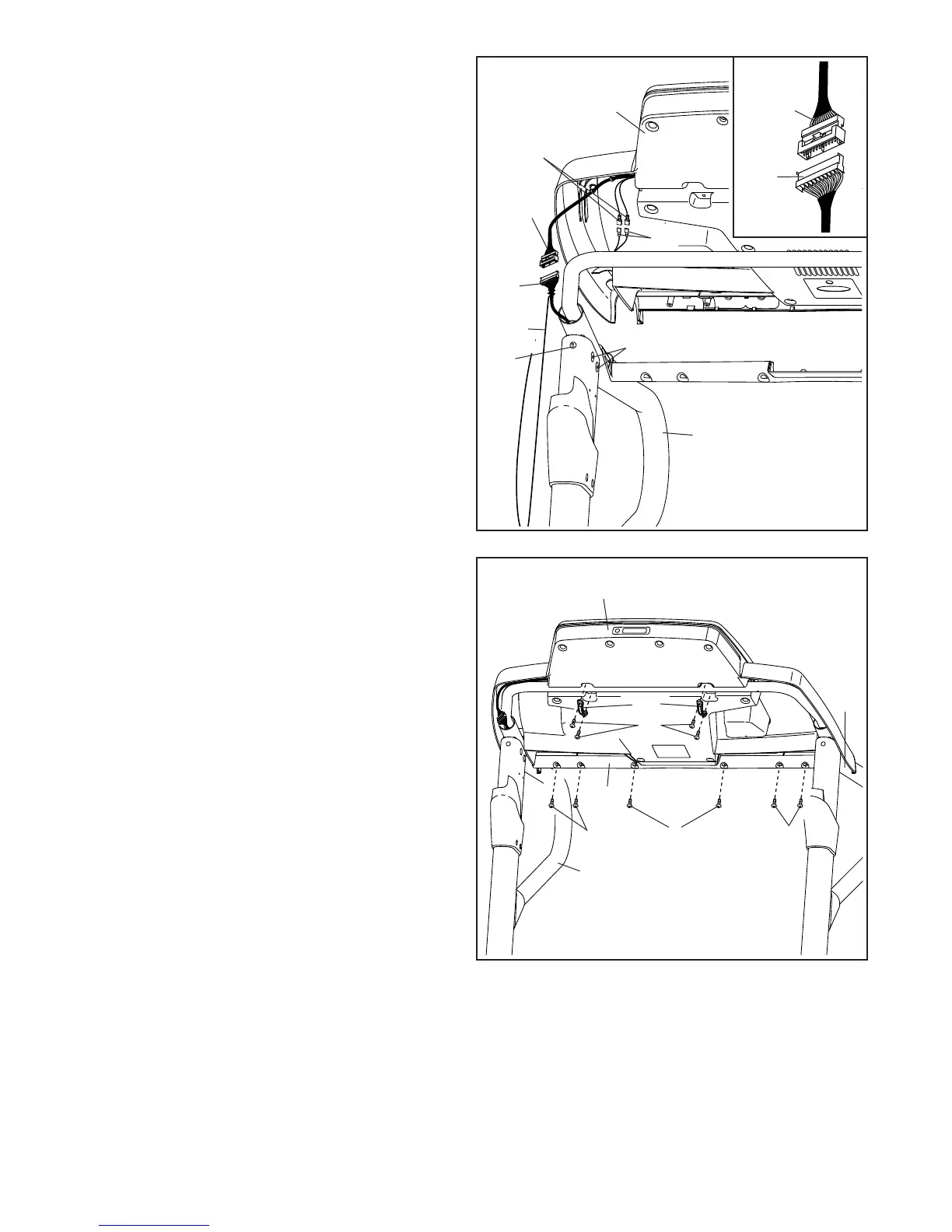

13. Coloque a unidade da consola sobre os Apoios
para as Mãos Esquerda e Direita (82, 83).
Tenha cuidado para não trilhar quaisquer
Fixe a unidade da consola à Barra de Apoio
(107) com seis Parafusos #8 x 3/4" (1).
Enrosque todos os seis Parafusos e, depois,
aperte�os.
Fixe os dois Grampos da Consola (105) à uni-Fixe os dois Grampos da Consola (105) à uni-
dade da consola com quatro Parafusos #8 x 1"
(53).
13
83
105
53
1
1
1
Unidade da Consola
82
107
12.
Cabeça Plana 5/16" x 1" (3) e os dois Pinos
5/16" x 1" (4) (só é mostrado um lado).
Com a ajuda de outra pessoa, segure a unidade
da consola junto à Barra Vertical Direita (83) e à
Barra Vertical Esquerda (não mostrada).
consola. Consulte o desenho inserido. Os
conectores devem deslizar entre si com
Se assim
não acontecer, rode um deles e volte a ten-
tar. SE NÃO LIGAR DEVIDAMENTE OS
CONECTORES, A CONSOLA PODE FICAR
DANIFICADA QUANDO LIGAR A CORRENTE.
Vertical.
-
sola aos dois Fios de Terra da Consola (52).
Unidade da
Consola
12
Fio da
Consola
Fio de
Terra
Atilho
para
Fio
83
87
4
3
87
52
Fio da
Consola
