14
16.
Se houver folhas de plástico sobre os autocolantes do tapete rolante, retire-as. Para proteger o chão ou a
alcatifa, coloque um tapete por baixo do tapete rolante. Nota: Poderão ser incluídas peças extra. Guarde
-
sulte as páginas 27 e 28).
15. Levante a Estrutura (55) até à posição mos-Levante a Estrutura (55) até à posição mos-
trada. Peça a outra pessoa que segure a
Estrutura até que este passo seja concluído.
Posicione o Fecho de Arrumação (51) de modo
a que o tubo grande e o botão de bloqueio
Fixe a Haste do Bloqueio (6) e o Fecho de
Arrumação (51) à Base (95) com dois Pinos
3/8" x 2" (8) e duas Porcas 3/8" (10).
Fixe a extremidade superior do Fecho de
Arrumação (51) à Estrutura (55) com um Pino
3/8" x 2" (8) e uma Porca 3/8" (10).
Baixe a Estrutura (55) (consulte COMO BAIXAR
O TAPETE ROLANTE PARA UTILIZAÇÃO na
página 25).
15
51
95
10
55
10
6
8
Botão de
Bloqueio
Tubo
Grande
8

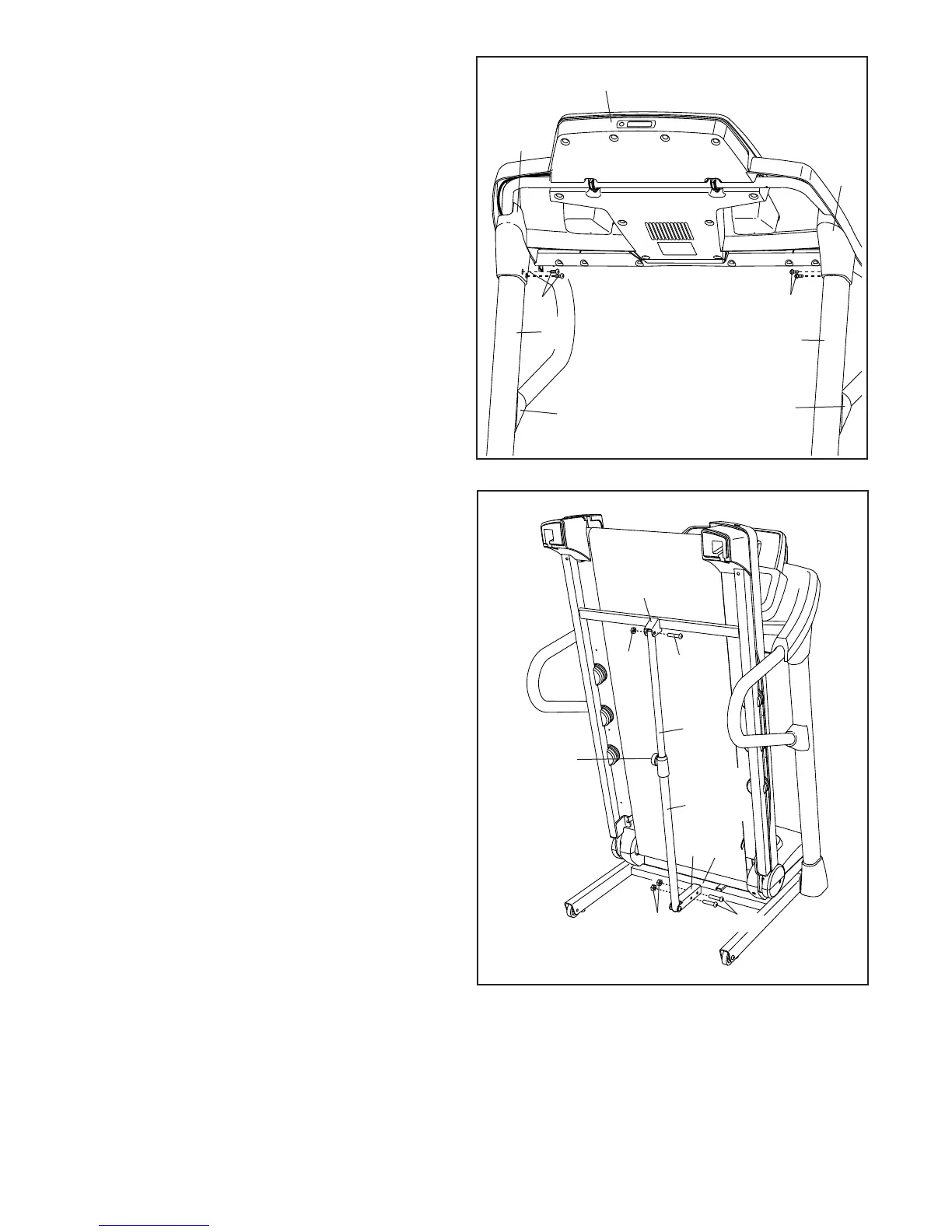

14. Segure a Cobertura da Barra Vertical Direita
(86) contra a unidade da consola. Alinhe os
orifícios da Cobertura da Barra Vertical Direita
com os orifícios da Barra Vertical Direita (85).
Fixe a Cobertura da Barra Vertical Direita com
dois Parafusos #8 x 3/4" (1).
Fixe a Cobertura da Barra Vertical Esquerda
(80) à Barra Vertical Esquerda (84) da mesma
forma.
Faça descer as Tampas do Apoio para as Mãos
(81) pelas Barras Verticais (84, 85).
Consulte os passos 5 e 7. Aperte os quatro
Parafusos 3/8" x 4" (7) e os dois Parafusos 3/8"
x 1 1/2 (14).
14
81
84
1
81
Unidade da Consola
86
80
1
85
