6

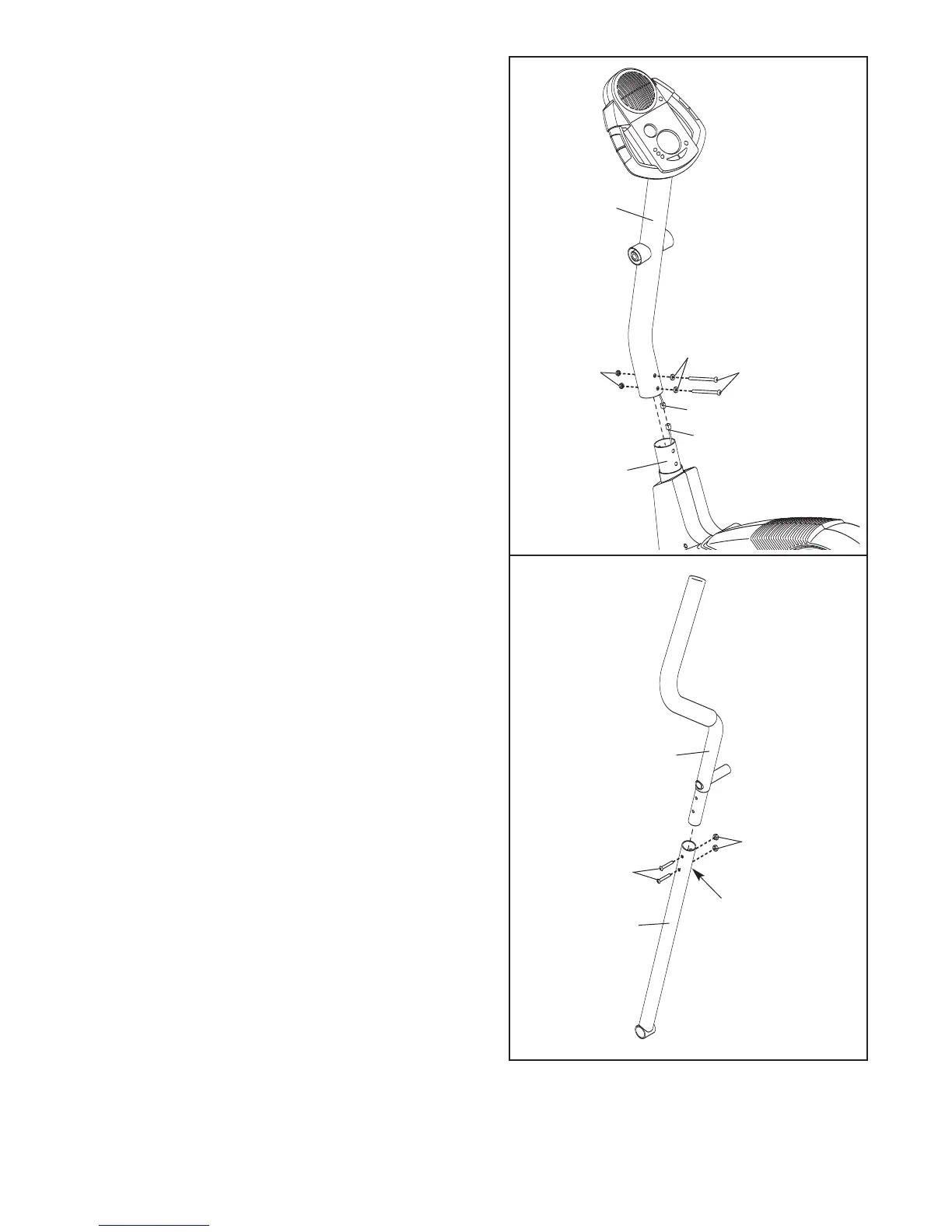

5. Pendant qu’une deuxième personne tient le Montant
(2) près du Cadre (1) comme illustré, reliez le Fil
S
upérieur (44) au Fil Inférieure (70).
G
lissez le Montant (2) dans le Cadre (1) ; f
aites
attention de ne pas pincer les Fils (44, 70).
Attachez le Montant à l’aide de deux Boulons en
Bouton de M10 x 76mm (27), deux Rondelles
Fendues de M10 (59), et deux Ecrous de
Verrouillage en Nylon de M10 (33). Ne serrez pas
encore les Boulons en Bouton jusqu’au bout.
44
27
33
59
70
5
2
1
Assurez-vous
q
ue les fils ne
s
ont pas pincés
et endommagés
pendant cette
étape.
6. Identifiez le Guidon Gauche (6) qui est marqué avec
un autocollant. Insérez le Guidon Gauche dans l'un
des Bras du Guidon (5) ; assurez-vous que le Bras
du Guidon est tourné de manière à ce que les
trous hexagonaux sont dans le côté indiqué.
Attachez le Guidon Gauche dans un des Bras du
Guidon avec deux Boulons en Bouton de M8 x
45mm (50) et des Écrous de Verrouillage en Nylon
de M8 (38). Assurez-vous que les Écrous de
Verrouillage en Nylon sont à l'intérieur des trous
hexagonaux. Ne serrez pas complètement les
Boulons maintenant.
Attachez le Guidon Droit au autre Bras du Guidon
(pas illustré) de la même manière.
6
6
5
50
38
Trous
Hexagonaux
