7
8. Appliquez généreusement de la graisse sur l’essieu
se trouvant sur la Barre Transversale du Disque (16)
gauche. Glissez le Bras de la Pédale Gauche (11)
sur l’essieu et attachez-le à l’aide d’une Rondelle
Grande de M8,5 (35) et d’un Ecrou de Verrouillage
en Nylon de M8 (38).
Enfoncez le Bras du Guidon (5) gauche dans le sup-
port sur l’extrémité du Bras de la Pédale Gauche
(11), puis attachez-le avec un Jeu du Boulon du Bras
de Pédale (40).
Répétez cette étape pour attacher le Bras de la
Pédale droit (non-illustré).
Référez-vous à l’étape 6. Serrez les Boulons en
Bouton de M8 x 45mm (50) sur les Bras du Guidon (5).
Serrez les deux Boulons en Bouton de M10 x
76mm (27).
8
5
11
35
38
27
40
40
Graisse
16

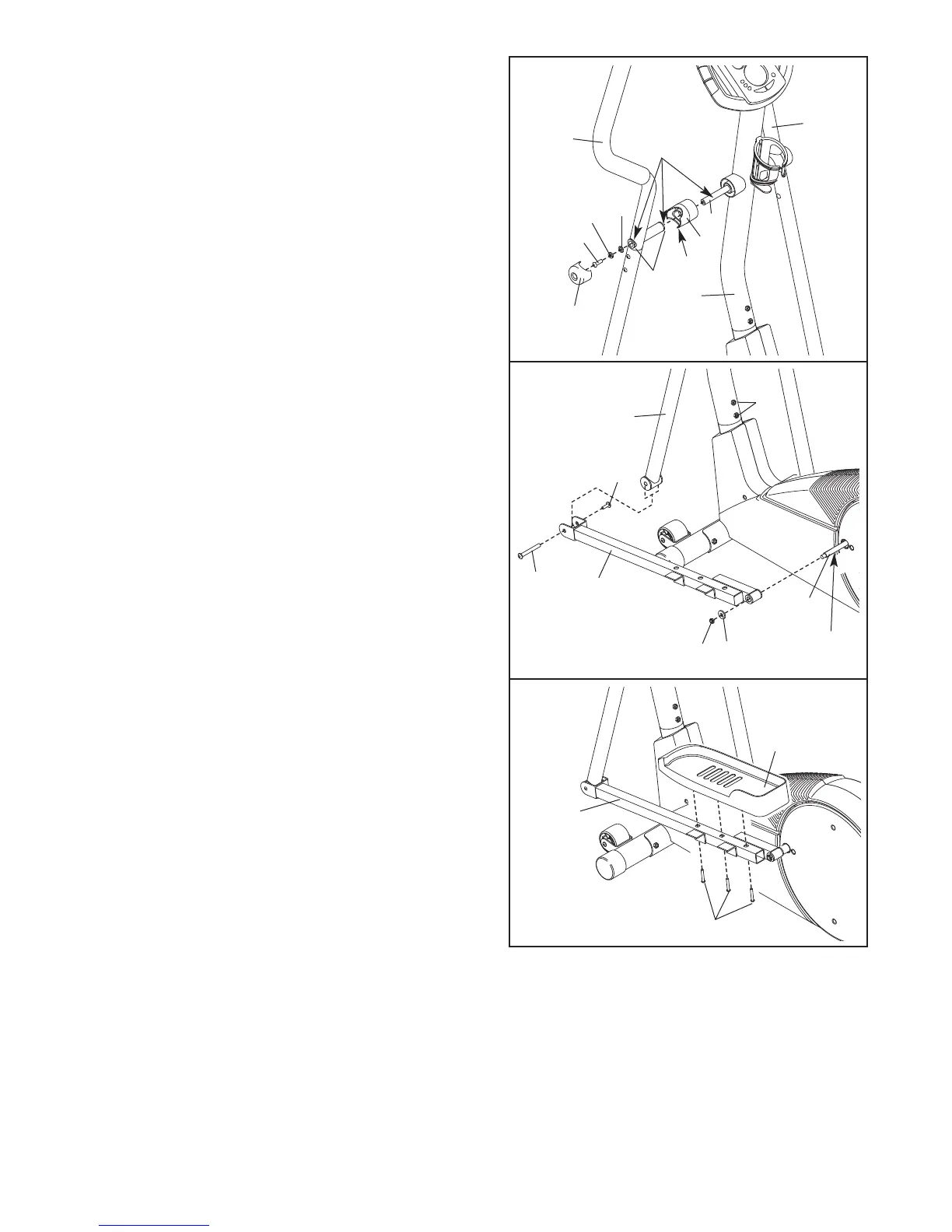

7. Appliquez une couche généreuse de la graisse inclu-
se sur l’Essieu de Pivot (73) et sur deux Rondelles de
M
8,5 (55). Insérez l’Essieu de Pivot dans le Montant
(2) et placez-le au centre. Ré-appliquez de la graisse
s
ur les deux extrémités de l’Essieu de Pivot.
Glissez une Bague d’Espacement du Guidon (47) sur
le petit tube sur chaque Guidon (6, 8) puis tournez
les Bagues d’Espacement de manière à ce que la
petite flèche pointe vers le bas. Glissez ensuite les
Poignées sur l’Essieu de Pivot (73). Assurez-vous
que les Guidons sont chacune du bon côté.
Vissez une Vis de Raccordement de M8 x 25mm (56)
avec une Rondelle de M8,5 (55) et une Rondelle
Ondulée (75) sur chaque extrémité de l’Essieu de
Pivot (73). Orientez les deux Embouts du Guidon
(46) comme illustrés, puis enfoncez les petites lan-
guettes sur les Embouts du Guidon dans les deux
Bagues d’Espacement du Guidon (47).
7
73
2
46
8
6
56
46
47
49
G
raisse
10. Assurez-vous que toutes les pièces soient vissées correctement avant d’utiliser l’appareil elliptique.
Pour protéger votre sol ou votre tapis de l’usure, placez un revêtement sous l’appareil elliptique.
9.
T
rouvez la Pédale Gauche (13), qui a un rebord sur
le côté droit. Attachez la Pédale Gauche à la Bras de
la Pédale Gauche (11) avec trois Vis à Collerette de
M4 x 19mm (36) comme indiqué.
Attachez la Pédale Droite à la Bras de la Pédale
Droite (pas indiqué) de la même manière.
11
9
13
36
75
Flèche
