NOUVEAU MONTAGE DES VERROUS INOX AVEC LATTES
NEW FITTING WITH LINK PLATES

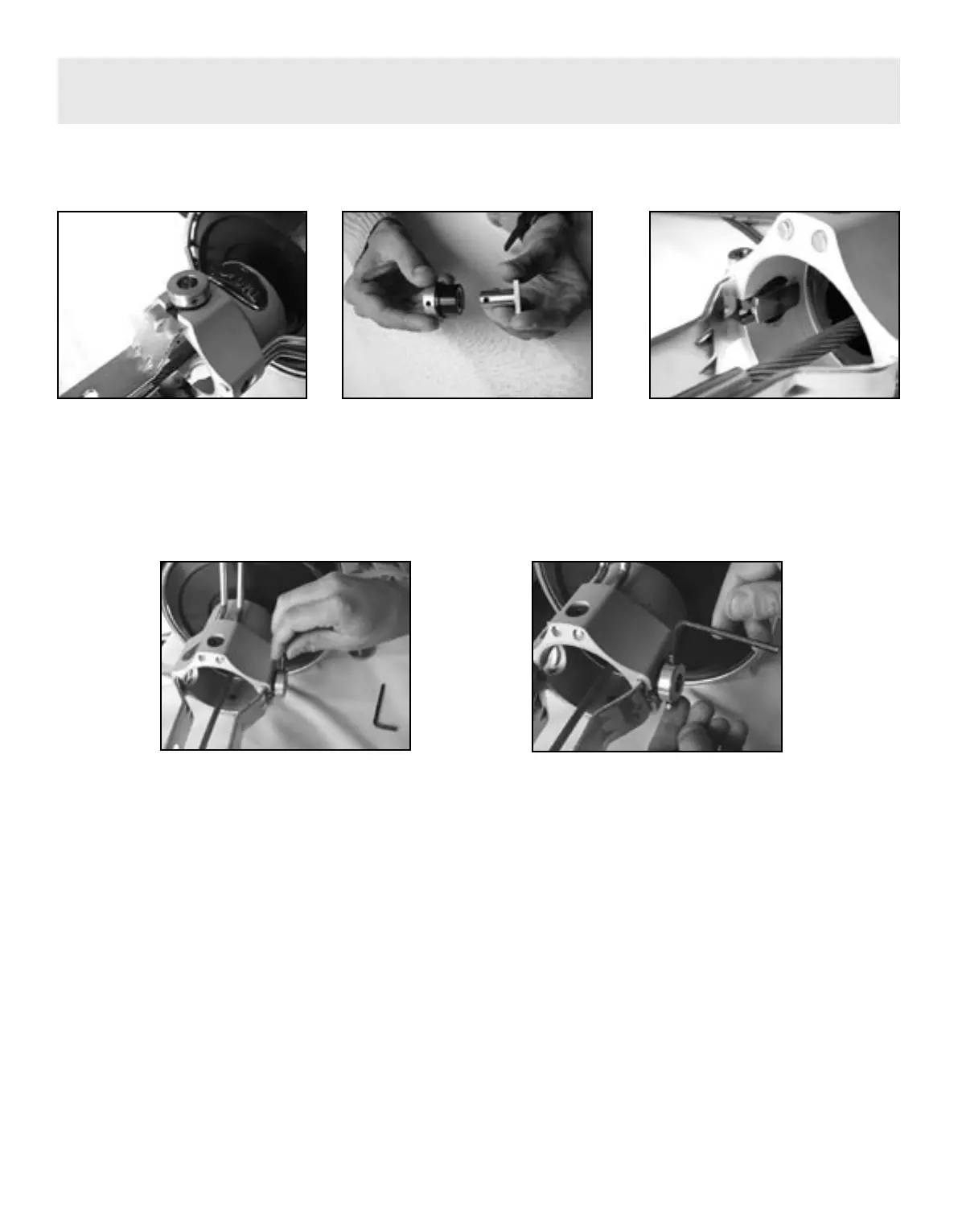

Placer les lattes dans les emplacements
prévus.
Slide the link plates into the slots of the
drum mechanism.
Préparer les verrous et la clé en T.
Prepare the locking devices and its T
Key.
Placer le verrou et sa clé tel qu’indiqué.
Fit the locking device and the T key as
shown.
Seq.7
Seq.8
Seq.9
Seq.10
Seq.11
Insérer les vis dans les verrous inox.
Place each screw into the hole of each
locking device.
Monter et serrer les écrous nylstop.
Fit the nylock nuts and tighten them.
