7.
Realizar las Conexiones
Eléctricas
ADVERTENCIA: Para envitar la posibilidad de
un choque eléctrico, asegurese de apagar la
corriente eléctrica desde el circuito central.
Paso 1. Haga las conexiones de la caja de
distribucion a el Receptor de la manera siguiente;
Conecte el Alambre blanco (neutral) de la caja de
distribucion al alambre blanco marcado "AC in N"
del receptor. (Fig. 13)
Paso 2. Conecte el Alambre Negro (corriente) de
la caja de distribucion al alambre Negro marcado
"AC in L" del Receptor. (Fig. 13)
Asegure las conexiones con los conectores de
plastico proveidos.

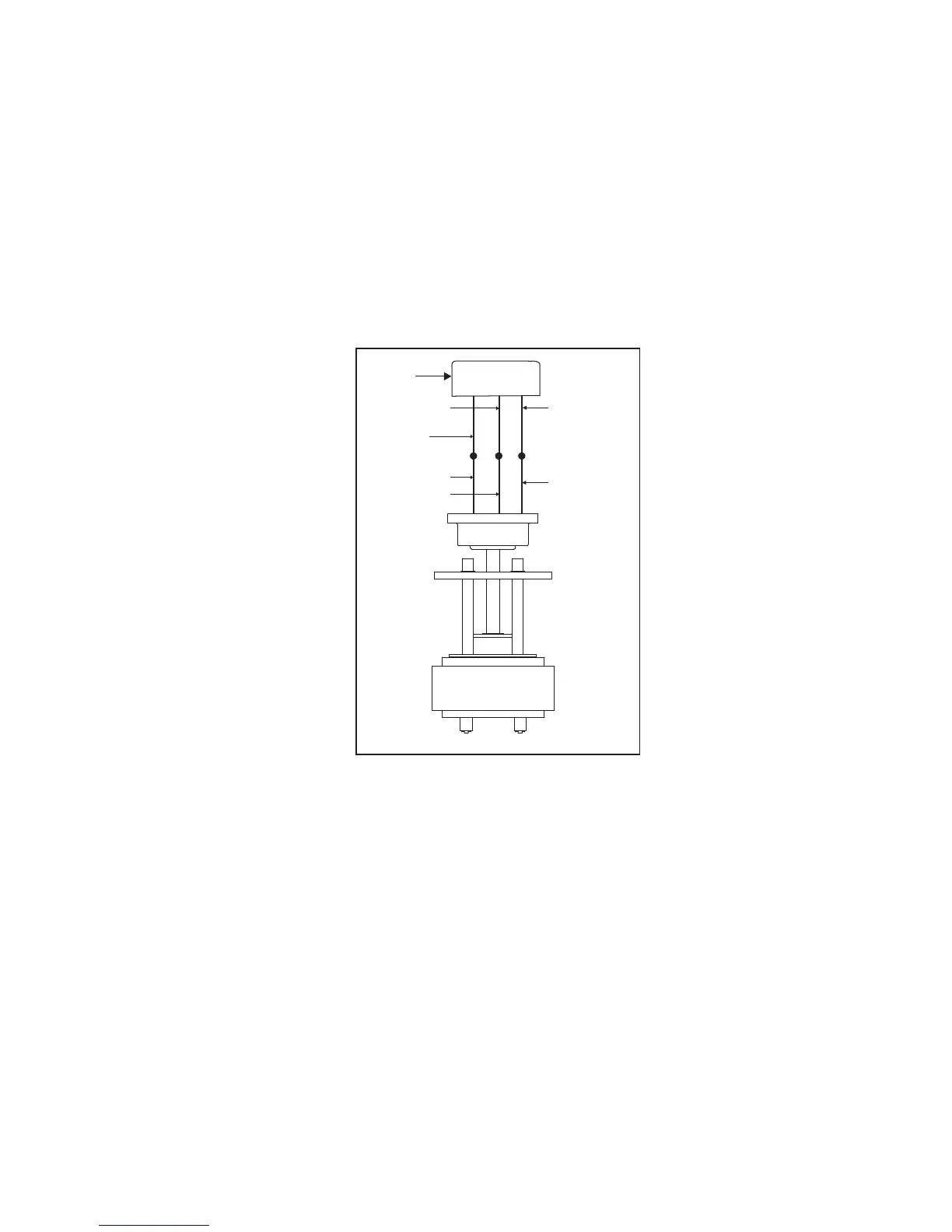

Caja de
distribucion
Negro ("AC IN L")
Blanco ("AC IN N")
Blanco (neutral)
Negro
(con corriente)
Verde o de cobre
(a tierra)
Verde (a tierra)
(Conecte al
alambre a tierra a
la abrazadera de
soporte si no
existe alambre a
terra de la casa)
Figura 13
