- 21 -
FN-114791.1& FN-114791.2 CZ

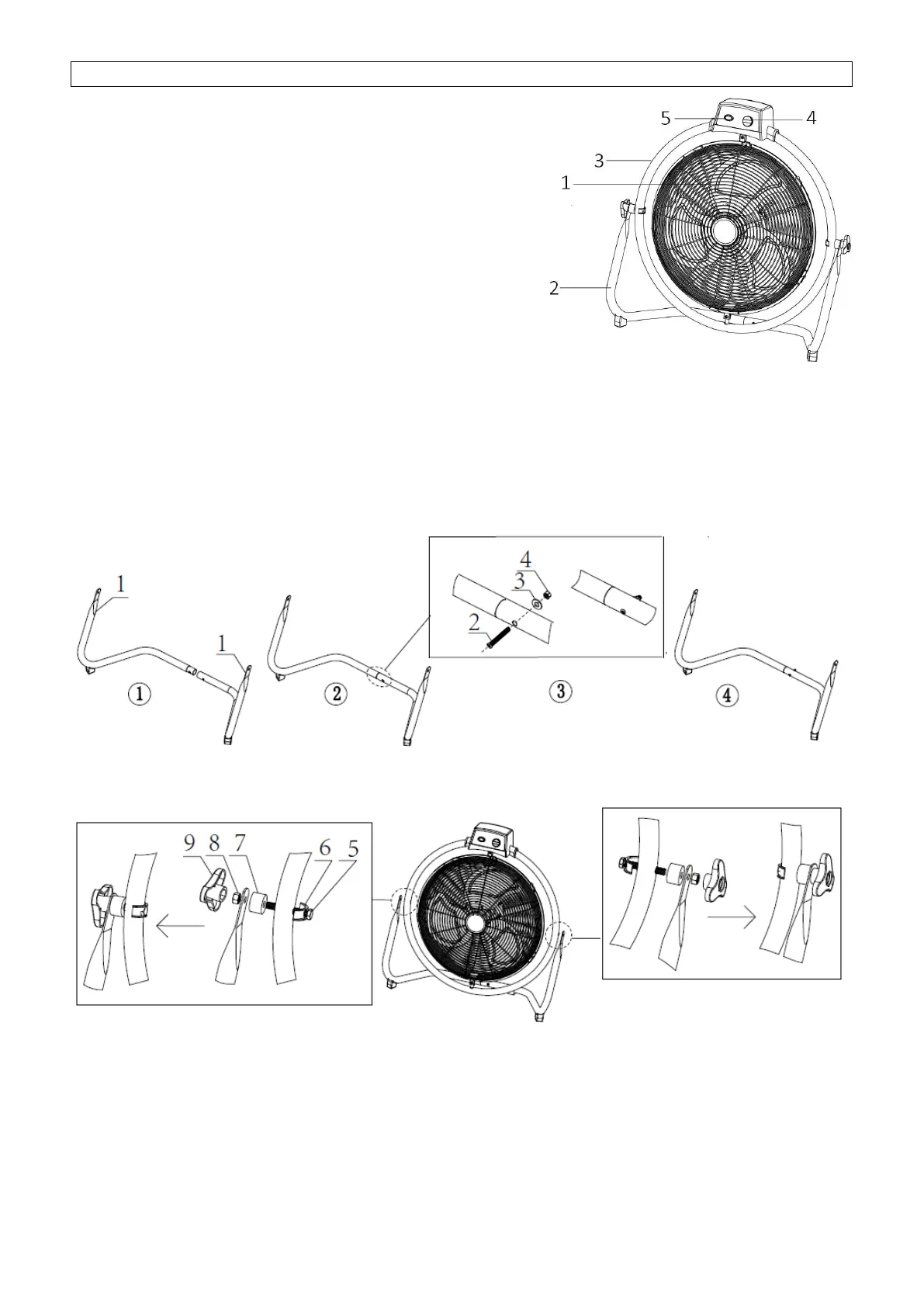

POPIS ČÁSTÍ
1. Hlavní tělo (kryt ventilátoru + rotor ventilátoru)
2. Základna podstavce
3. Kruhová konzola
4. Přepínač rychlostí
5. Tlačítko Otáčení
NÁVOD K SESTAVENÍ
** Před použitím ventilátor správně sestavte v následujícím pořadí.
 Sestavte základnu podstavce.
Připevněte pravou a levou konzolu (1) k sobě a zajistěte je šroubem (2), podložkou (3) a maticí (4). (Obr. 1)
 Namontujte ventilátor na základnu podstavce.
Najděte otvor pro šroub na levé straně kruhového rámu. Upevněte kruhový rám a levou konzolu pomocí
dlouhého šroubu (5), stator typu U (6), ochranu výrobku proti nárazu (7) a matici (8). Matice je možné snadno
utáhnout pomocí držáku (9). Postupujte podle pokynů k instalaci na obr. 2.
Pravou stranu sestavte ve stejném pořadí.
Obr. 1
Obr. 2
OBSLUHA
1. Zapojte napájecí kabel do vhodné zásuvky.
2. Ventilátor zapnete stisknutím některého z tlačítek rychlosti na ovládacím panelu: OFF = vypnuto, LOW = nízká
rychlost, MED = střední rychlost, HIGH = vysoká rychlost.
3. OTÁČENÍ (SWING): Stisknutím tohoto tlačítka můžete zapnout a vypnout funkci oscilace.
