FN-114791.1& FN-114791.2 DK

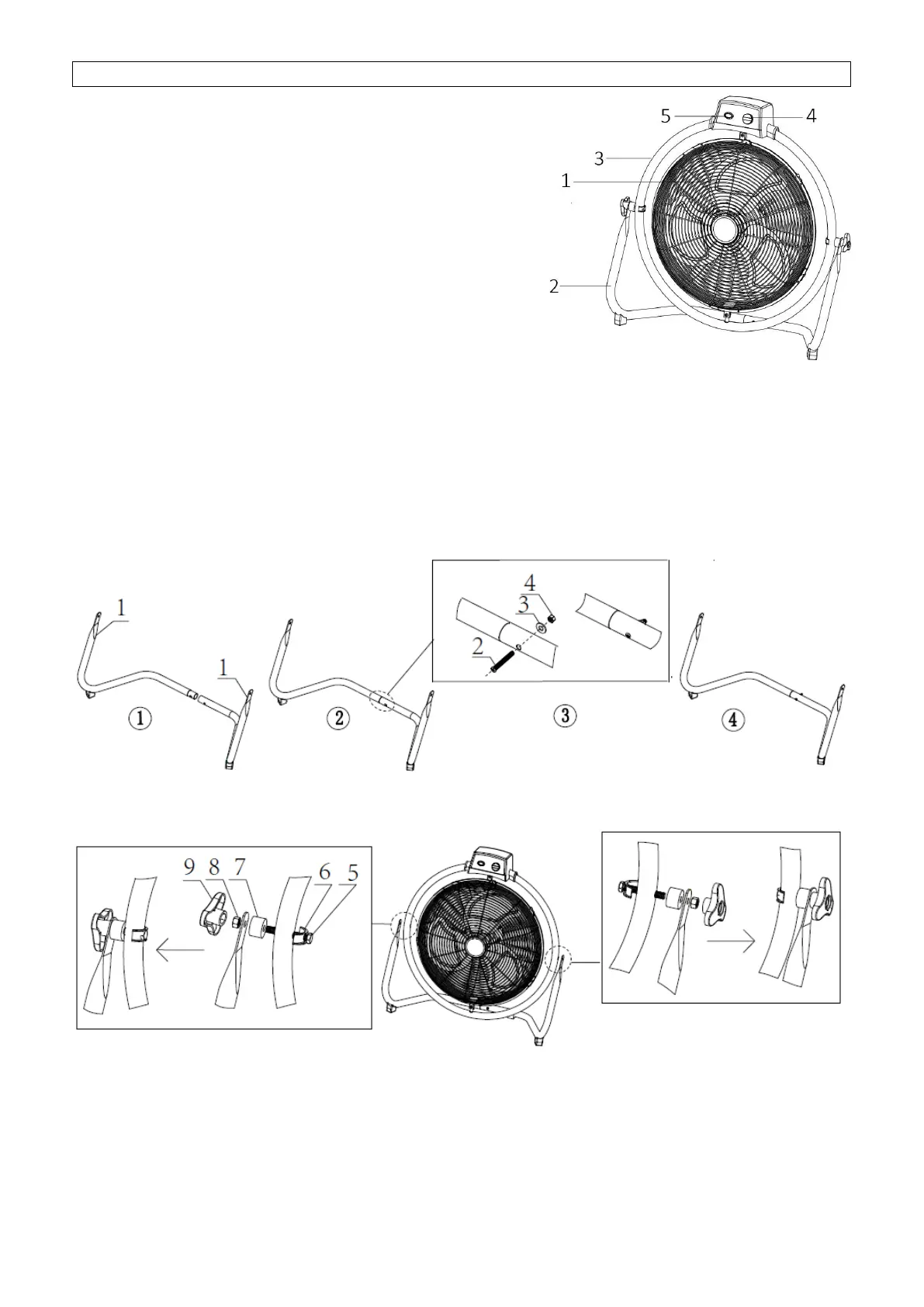

BESKRIVELSE AF DELENE
1. Hoveddel (ventilatorskæ rm + ventilatorblad)
2. Fod
3. Ringbeslag
4. Styrkeknap
5. Drejeknap
VEJLEDNINGER TIL SAMLING
** Saml venligst apparatet korrekt ved følgende ræ kkefølgen.
 Saml foden.
Sæ t højre og venstre støttebeslag (1) sammen, og spæ nd dem sammen med skruen (2), spæ ndeskiven (3) og
møtrikken (4). (Fig. 1)
 Sæ t ventilatorhovedet på foden.
Find skruehullet på venstre side af ringbeslaget. Spæ nd ringbeslaget fast på venstre side af foden med den
lange skrue (5), U-type statoren (6), støddæ mperen (7) og møtrikken (8). Møtrikken kan nemt drejes med
møtrikholderen (9). Følg ræ kkefølgen i samlingen i figur 2.
Saml højre side i samme ræ kkefølge.
Fig. 1
Fig. 2
BETJENING
1. Slut ledningen til en passende stikkontakt.
2. Ventilatoren tæ ndes med styrkeknappen på betjeningspanelet: SLUK (OFF) = Sluk, LAV (LOW) = Lav hastighed,
MED (MED) = Mellemhastighed, HØ J (HIGH) = Høj hastighed.
3. DREJNING (SWING): Tryk på denne knap, hvis ventilatoren skal dreje fra side til side.
