FN-114791.1& FN-114791.2 FI
OSIEN KUVAUS
1. Päärunko (tuulettimen suojus + tuulettimen siivet)
2. Seisontajalusta
3. Pyöreä teline
4. Nopeuskytkin
5. Kääntyilypainike
ASENNUSOHJEET
** Kokoa oikein noudattaen seuraavassa esitettyä järjestystä.
Seisontajalustan kokoaminen

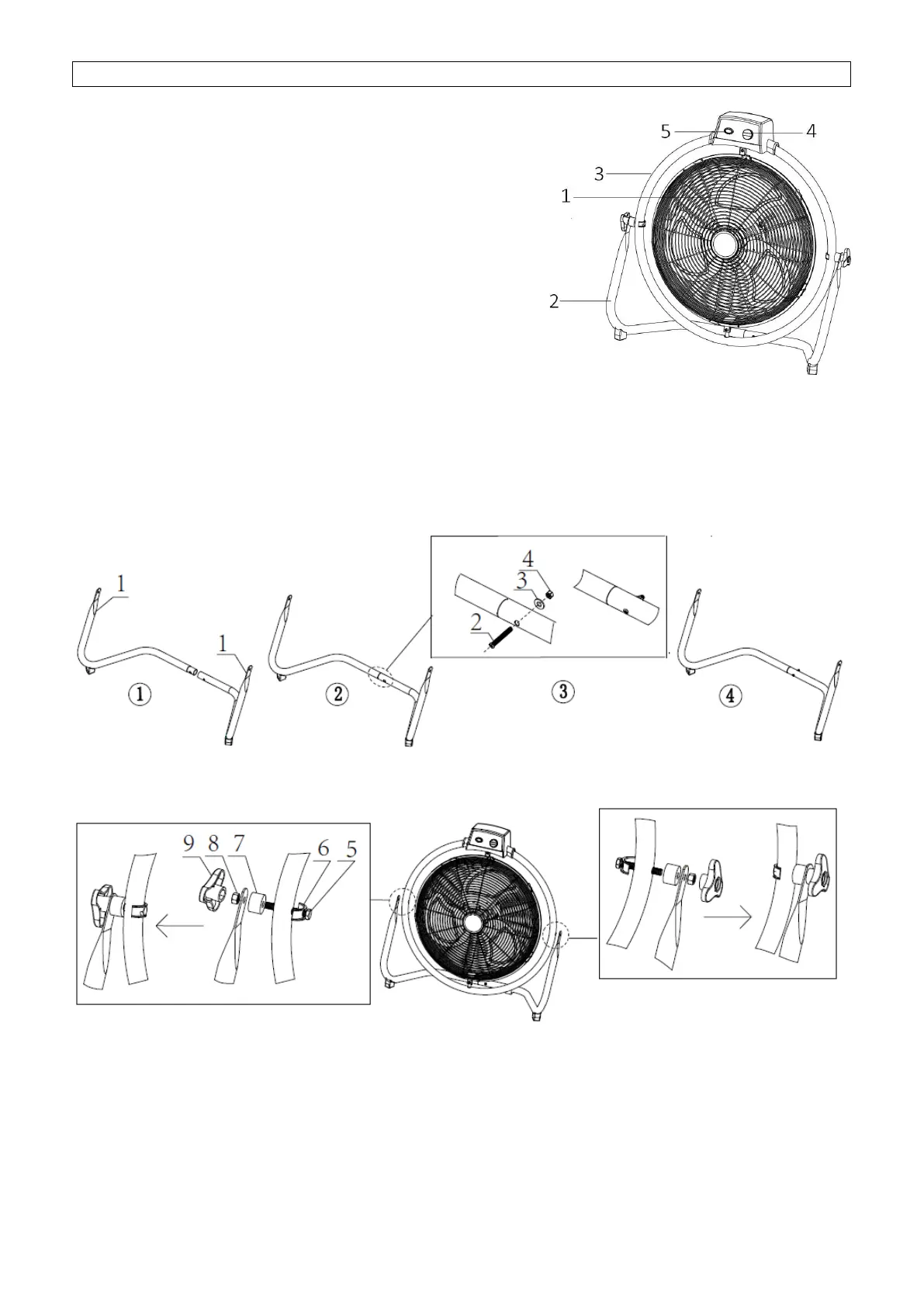

Kiinnitä oikea ja vasen tukiteline (1) yhteen, kiinnitä ne ruuvilla (2), aluslevyllä (3) ja mutterilla (4). (Kuva 1)
Kokoa tuuletinpää seisontajalustaan.
Etsi ruuvin reikä pyöreän telineen vasemmasta sivusta. Kiinnitä pyöreä teline ja vasen tukiteline pitkällä
ruuvilla (5), U-tyyppisellä staattorilla (6), iskunkestävällä välikkeellä (7) ja mutterilla (8). Voit kääntää mutteria
helposti mutterinpidikkeellä (9). Noudata kuvan 2 asennusjärjestystä.
Kokoa oikea puoli samassa järjestyksessä.
Kuva 1
Kuva 2
KÄYTTÄMINEN
1. Kytke virtajohto sopivaan pistorasiaan.
2. Tuulettimen saa päälle ohjausrasian nopeuspainikkeista: OFF = pois päältä, LOW = hidas nopeus, MED =
keskitason nopeus, HIGH = korkea nopeus.
3. KÄÄNTYILY (SWING): Painamalla tätä painiketta käynnistät kääntyilyn tai pysäytät sen.
