ProKlima FN-114791.1 User Manual

- 47 -
FN-114791.1& FN-114791.2 FR

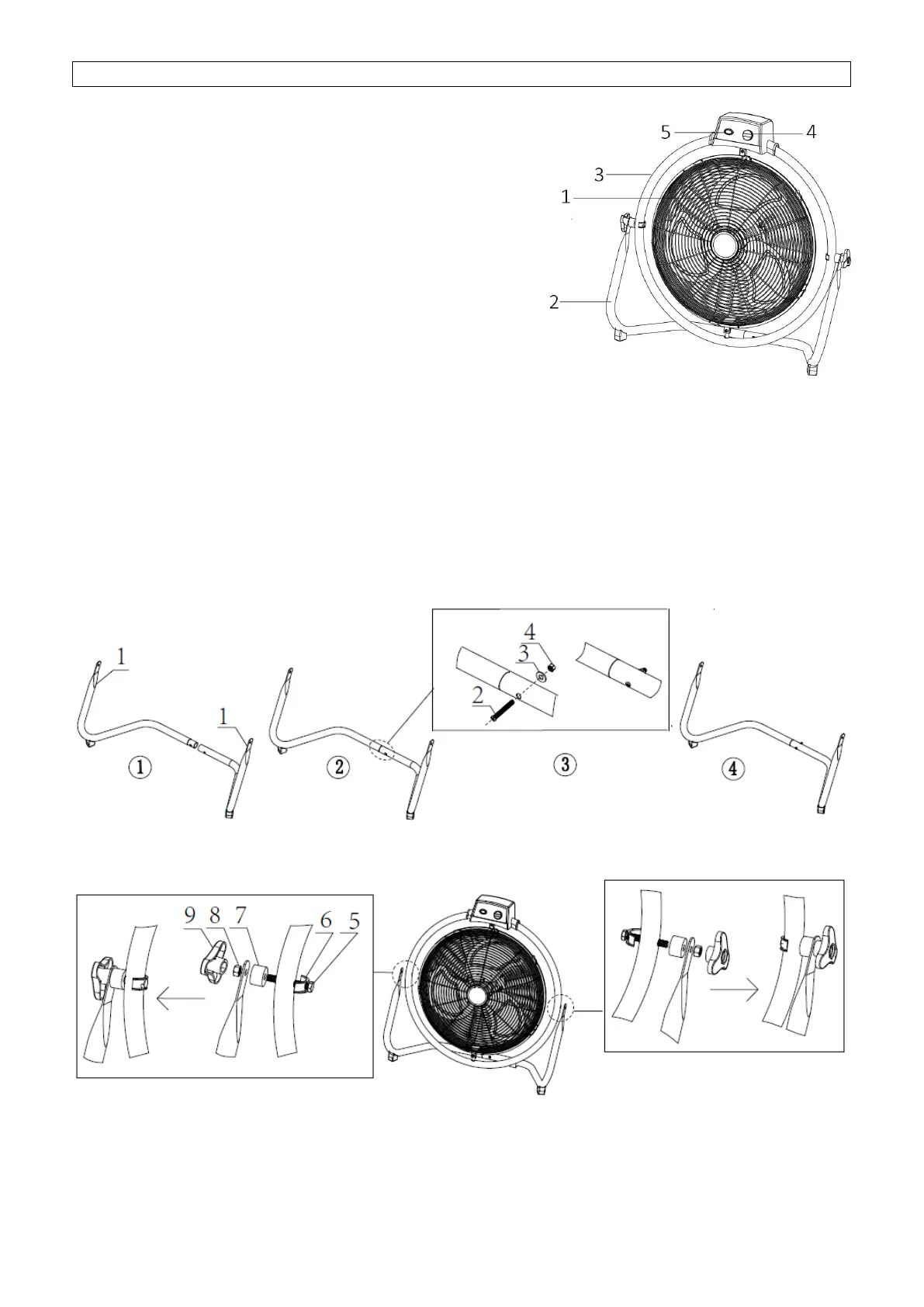

DESCRIPTION DES PIÈCES
1. Boîtier principal (grille du ventilateur + pale de ventilation)
2. Base de support
3. Support circulaire
4. Interrupteur de vitesse
5. Bouton d'oscillation
INSTRUCTIONS D'ASSEMBLAGE
** Veuillez assembler correctement les pièces en suivant l'ordre de
montage suivant.
 Assemblez la base de support.
Fixez les attaches des supports droit et gauche (1) ensemble et fixez-les à l'aide de la vis (2), de la rondelle (3)
et de l'écrou (4). (Schéma 1)
 Assemblez la tête du ventilateur à la base du support.
Localisez le trou de vis sur le côté gauche du support circulaire. Fixez le support circulaire et le support de
gauche à l'aide d'une vis longue (5), d'un stator de type U (6), d'une pièce résistante aux chocs (7) et d'un
écrou (8). Vous pouvez facilement tordre l'écrou à l'aide du porte-écrou (9). Veuillez suivre l'ordre
d'installation du schéma 2.
Assemblez le côté droit de la même façon.
Schéma 1
Schéma 2
FONCTIONNEMENT
1. Branchez le câble d'alimentation à une prise électrique murale.

ProKlima FN-114791.1 Specifications

General

Brand	ProKlima
Model	FN-114791.1
Category	Fan
Language	English
