- 5 -
FN-114791.1& FN-114791.2 DE

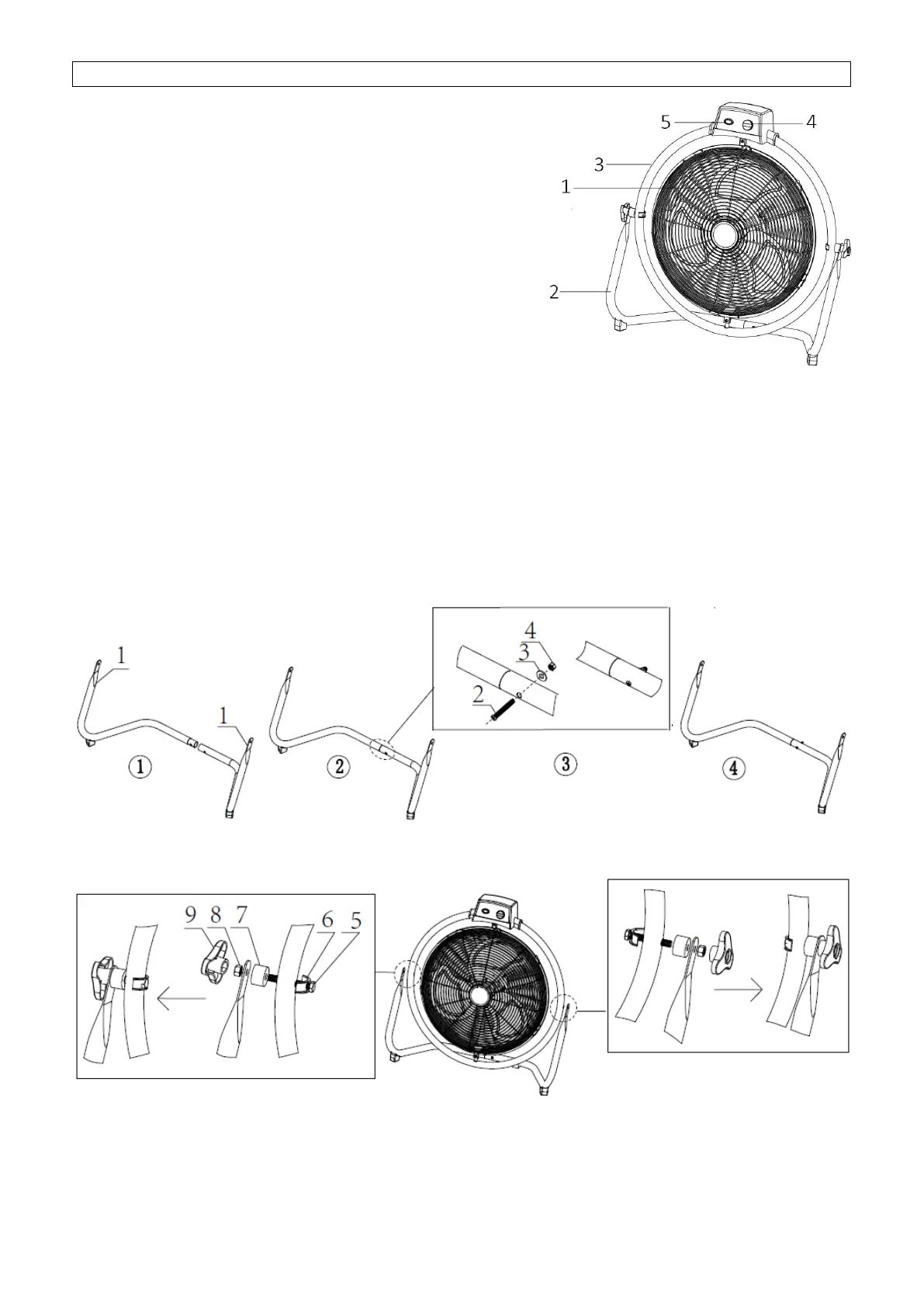

TEILEBESCHREIBUNG
1. Haupteinheit (Ventilatorschutzgitter und Ventilatorflügel)
2. Ständer
3. Kreisförmige Halterung
4. Geschwindigkeitsschalter
5. Knopf für die Schwenkfunktion
MONTAGEANLEITUNGEN
** Bitte korrekt gemäß der folgenden Reihenfolge für den Gebrauch
montieren.
 Montieren des Ständers.
Rechten und linken Stützbügel (1) aneinander befestigen und mit der Schraube (2), Unterlegscheibe (3) und
Mutter (4) fixieren. (Abb. 1)
 Montieren des Ventilatorkopfes am Ständer
Das Schraubloch befindet sich an der linken Seite der kreisförmigen Halterung. Die kreisförmige Halterung
und den linken Stützbügel mit der langen Schraube (5), U-Ständer (6), stoßfestes Verbindungsstück (7) und
der Mutter (8) befestigen. Die Mutter kann einfach mit dem Mutterhalter (9) gedreht werden. Bitte der
Montagereihenfolge in Abb. 2 folgen.
Die rechte Seite in der gleichen Reihenfolge zusammenbauen.
Abb. 1
Abb. 2
Betrieb
1. Netzkabel mit einer geeigneten Steckdose verbinden.
