FN-114791.1& FN-114791.2 NL

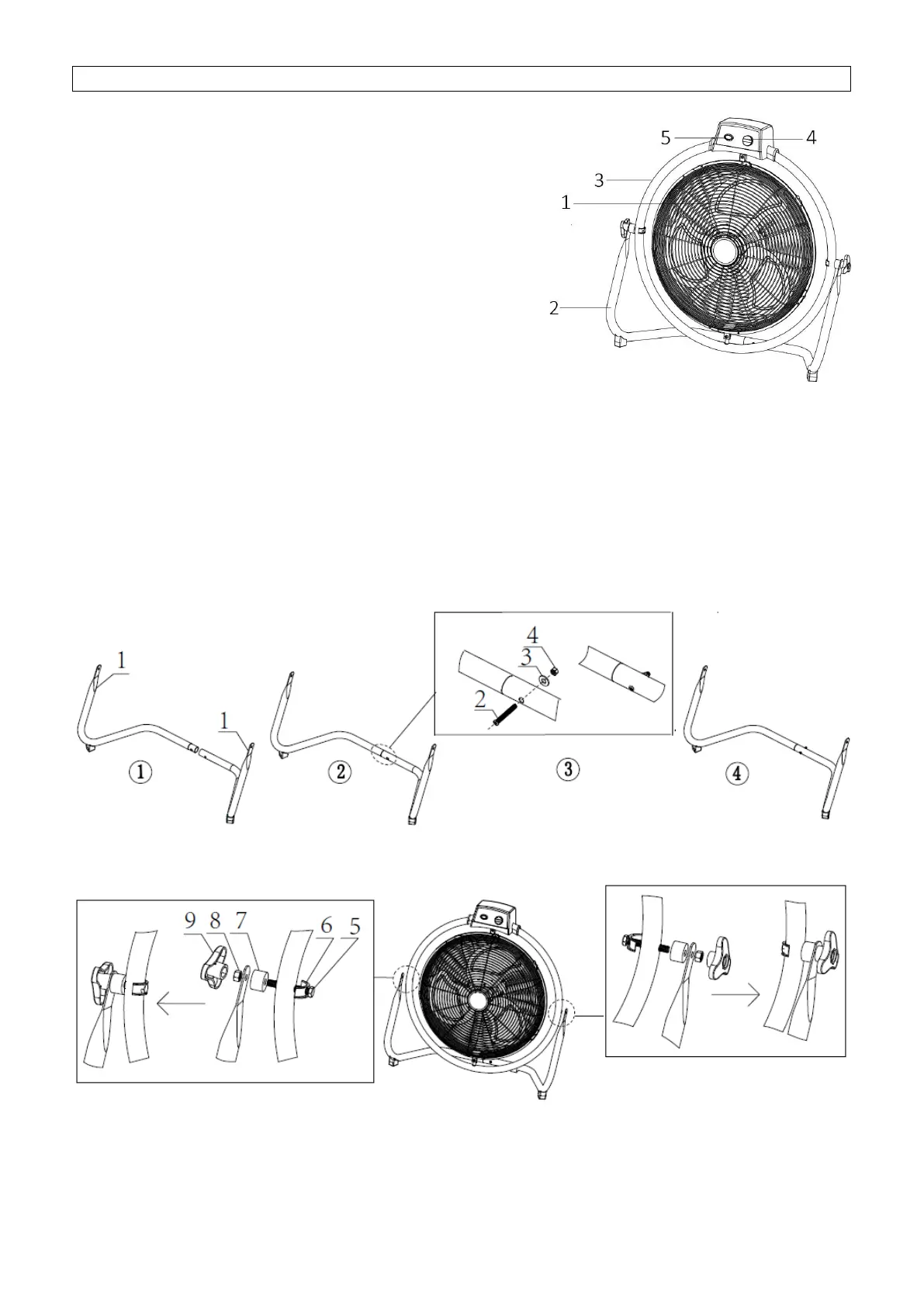

BESCHRIJVING VAN DE ONDERDELEN
1. Romp (Ventilatorrooster + Ventilatorblad)
2. Stander
3. Cirkelvormige beugel
4. Snelheidsregelaar
5. Oscillatieknop
IN ELKAAR ZETTEN
** Zet het artikel juist in elkaar door onderstaande instructies
nauwkeurig te volgen.
 Zet de stander in elkaar.
Bevestig de rechter en linker steunbeugels (1) aan elkaar en maak ze vast met een schroef (2), sluitring (3) en
moer (4). (Afb.1)
 Maak de ventilatorkop vast aan de stander.
Vind het schroefgat in de linkerkant van de cirkelvormige beugel. Maak de cirkelvormige beugel en de linker
steunbeugel vast met een lange schroef (5), U-vormige stator (6), schokwerend tussenblokje (7) en moer (8).
Gebruik de moerhouder (9) om de moer eenvoudig vast te draaien. Voer de installatie uit in de volgorde die
in Afb. 2 wordt weergegeven.
Zet de rechterkant in dezelfde volgorde in elkaar.
Afb. 1
Afb. 2
WERKING
1. Steek de stekker in een gepast stopcontact.
