36
Start
Den på typskylten angivna spänningen måste
överensstämma med nätets. 230-V-maskiner kan
även anslutas till 220-V/240-V-nät.
Inkoppling:
Tryck på inkopplingsspärren (1).
Tryck ned strömställaren (2) och håll den nedtryckt.
Märk: Strömställaren kan inte spärras i tillslaget
läge.
Frånkoppling:
Släpp strömställaren.
Ditsättning av klinga
Sågeffekten och snittkvaliteten är i hög grad bero-
ende av klingans tillstånd och tändernas form.
Använd därför alltid välskärpta klingor som är
lämpliga för aktuellt material.
Montera och fäst rengjord klinga enligt bild. Se till
att stödflänsen (21) och spännflänsen (19) sitter i
rätt läge.
Beakta vid montering att tändernas skärriktning (Pil
på skyddskåpan) överensstämmer med pilen på
klingskyddet.
Kontrollera pendlande klingskyddets funktion.
Sägeblatt ausbauen
Skjut med spaken (5) pendlande klingskyddet (7)
bakåt och lägg an ringnyckeln (16).
Dra med sexkantnyckeln (15) loss
spännskruven (17).
Ta bort spännflänsen (19) och klingan (20).
Inställning av sågdjup
Lossa stjärnratten (12).
Ställ på skalan (13) in önskat sågdjup. Använd
skyddskåpans nedre kant som hållpunkt.
Vid upplyftning: minskar sågdjupet
Vid nedsänkning: ökar sågdjupet
Skruva åter fast spännarmen. För optimalt sågsnitt
får klingan inte sticka ut mer än 3 mm ur arbetssty-
cket.
Inställning av snittvinkel
Lossa stjärnratten (9).
Ställ på skalan in önskad sågvinkel (vinkelskalan är
indelad i 1° steg).
Dra åter fast stjärnratten (9).
Vid geringssågning blir aktuellt sågdjup
mindre än det värde som anges på sågdjups-
skalan.

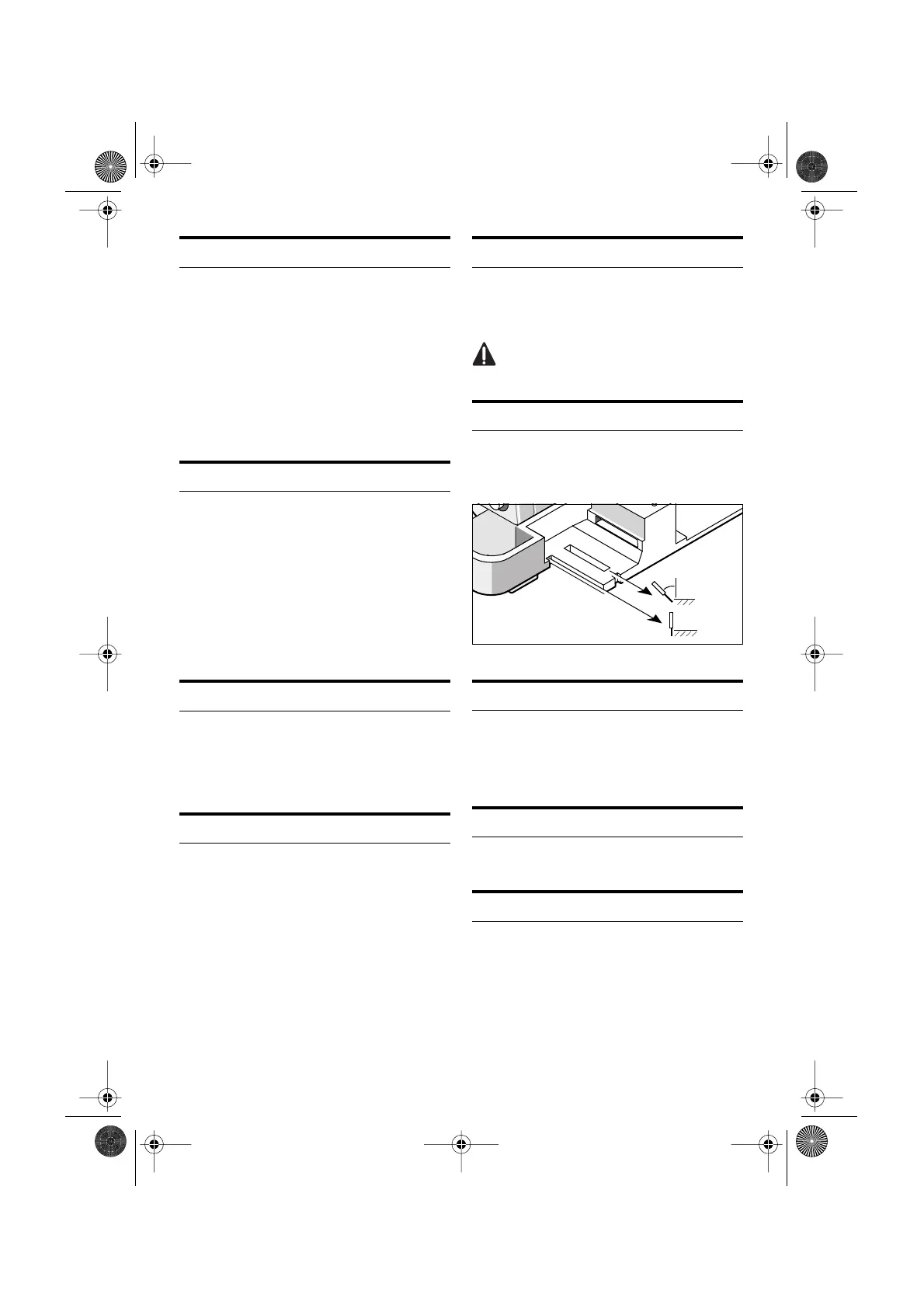

Sågmarkeringar
Sågmarkeringen 0° anger klingans position för vin-
kelrätt sågsnitt.
Sågmarkeringen 45° anger klingans position för 45°
sågsnitt.
Parallellanslag
Med skala försett parallellanslag (14) skjuts in i fot-
plattans (6) fäste och säkras med stjärnratten (10).
Parallellanslaget garanterar exakta snitt längs
arbetsstyckets kant och sågning av lister i lika
bredd. Max inställbar sågbredd är ca 200 mm.
Dammutsugning
Till anslutningsstutsen (3) kan slangen för en gängse
dammsugare anslutas till elverktyget.
Kontrollera klyvknivens inställning
Av säkerhetsskäl skall klyvkniv (22) alltid använ-
das. Klyvkniven hindrar klingan från att klämmas
fast vid längssågning.
Lossa skruv (4), ställ in klyvkniven (22) och dra åter
fast skruven. Det pendlande (7) klingskyddet måste
vara fritt rörligt; det får i öppet tillstånd inte spännas
fast.
45°0°
45°
0°
CSP 55-2.book Seite 36 Montag, 13. Januar 2003 3:54 15
