(Figuras 1 e 2)
29
Ambas as proteções de segurança da ferramenta de corte
são móveis, com um curso pendular. Elas protegem a parte
externa da ferramenta de corte durante o trabalho
e se retraem automaticamente para suas posições de
originais após o término da operação de corte. A proteção
pendular interna (7) pode ser aberta por meio do punho
rotativo (8).
O defletor de cavacos (9) é ajustável para permitir
o melhor controle possível da descarga de cavacos para
todo e qualquer ajuste possível do entalhador. Além disso,
o defletor de cavacos pode manter a proteção pendular
externa (10) na posição aberta durante a substituição
de ferramentas de corte.
O ajuste da profundidade de corte e o ângulo de chanfro são
proporcionados pela régua deslizante (11) e o volante (12).
Ajustes adicionais são feitos pelo batente paralelo (13)
e o ponteiro ajustável (14).
Para 230 V:
O circuito eletrônico de partida/parada suave
(„SSB eletrônico) proporciona uma partida suave ao
ligar a ferramenta assim como um curto tempo de parada
de aproximadamente 7 segundos ao desligá-la.
Ajuste do entalhador
Para transporte, para a maioria dos trabalhos de ajuste
e para substituição da ferramenta, recomenda-se usar um
carro de transporte e apoiar esta ferramenta com pranchas
de madeira apropriadas em posições fixas.
Mesmo antes de o entalhador poder ser ajustado, o entalhe,
a junta plana ou o rasgo a cortar devem ser posicionados
e marcados na peça.
Para verificar o correto posicionamento das escalas
pré-ajustadas na fábrica, faça o seguinte:
– Coloque o entalhador sobre a peça de trabalho
– Solte a alavanca-trava (15)
– Ajuste a profundidade de corte em „0“ por meio do
volante (12)
– Ajuste a régua em (11) para um chanfro de 30°.
– Incline 30° o módulo de fresar - veja a descrição
na seção „Ajuste para corte de encaixes de caibros“
– Gire o cabeçote de corte no sentido de trabalho, usando
a chave Allen (16); as bordas cortantes das lâminas
devem ficar niveladas com a superfície da peça.
Se for necessário fazer reajuste, determine a posição „0“,
girando o cabeçote de corte e ajustando a profundidade
de corte simultaneamente. Solte ambos os parafusos (17)
da escala (18), ajuste a marca „0“ em direção à régua
deslizante e reaperte os parafusos.
O ângulo de chanfro e a profundidade de corte (medidos
na direção do movimento de penetração) devem ser
determinados a partir do contorno do encaixe de caibro
ou o entalhe marcado na peça.
Ajuste para corte de
encaixes de caibro
– Instale o cabeçote de corte de encaixe de caibro
(veja a Figura 3)
– Introduza o batente paralelo (13) próximo ao cabeçote
de corte e empurre até o ponto em que puder ser fixado
com todos os parafusos-borboleta (19)
– Ajuste a régua deslizante (11) no ângulo requerido
do encaixe de caibro (por ex.30°)
– Solte ambas as alavancas-trava (20/21) nos dispositivos
articulados, incline o módulo de fresar (por ex. a um
ângulo de chanfro de 30°) e reaperte ambas as
alavancas de trava
– Ajuste a profundidade de corte necessária (medida no
sentido do movimento de penetração) de acordo com a
escala (por ex. 50 mm) por meio do volante (12), após
soltar a alavanca-trava (15); reaperte a alavanca após
completar o ajuste.
– Deslize o ponteiro ajustável (14) de acordo com sua
escala, dependendo do ângulo de chanfro ajustável
(por ex. 30°)
– Verifique o ajuste do entalhador e o aperto de todos
os elementos de fixação.
– Alinhe o trilho-guia (acessório) ou uma ripa reta paralela
à linha marcada e fixe-a na peça.

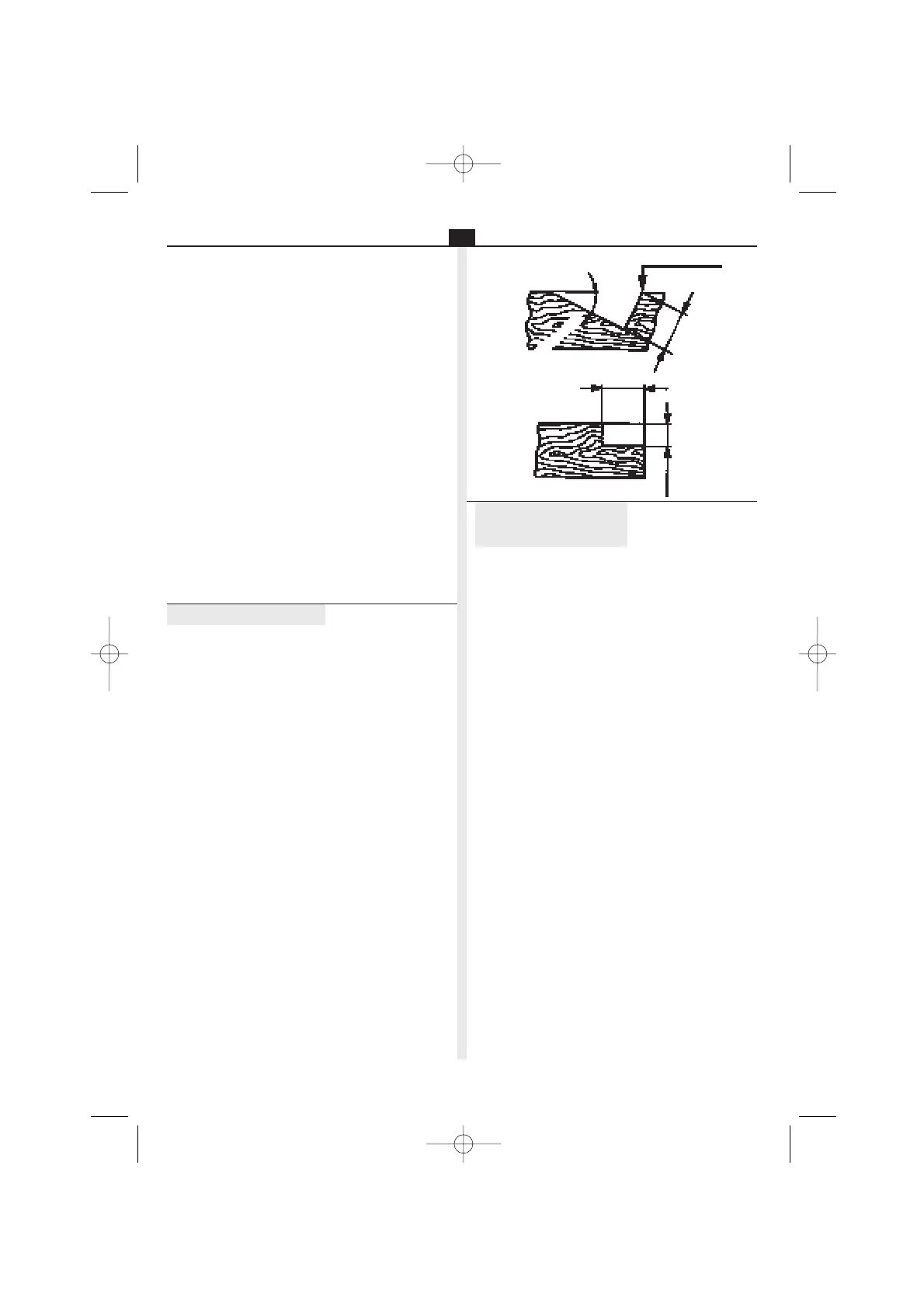

P
(Figuras 1 e 2)
borda marcada do entalhe
largura do cabeçote de corte
profundidade de corte
ângulo do chanfro
profundidade
de corte
(profundidade
de penetração)
