Регулировка для резки
стропильных соединений
– Установите режущую головку для стропильных
соединений (см. Рисунок 3);
– Установите направляющую линейку (13) рядом
с режущей головкой и протолкните её настолько,
чтобы она могла крепиться всеми четырьмя
струбцинами (19);
– Отрегулируйте скользящую линейку (11) на
требуемый угол стропильного соединения
(например, 30°);
– Освободите обе зажимные рукоятки (20/21)
на шарнирных соединениях, после чего наклоните
фрезерный блок (например, под углом скоса
30°) и снова затяните обе зажимные рукоятки;
– Отрегулируйте требуемую глубину резания
(измеренную в направлении движения врезки)
в соответствии со шкалой (например, 50 мм)
с помощью маховичка (12), предварительно
ослабив зажимную рукоятку (15), и затяните
её после завершения регулировки;
– Переместите регулируемый указатель (14)
в соответствии с его шкалой и в зависимости
от задаваемого угла скоса (например, 30°);
– Проверьте регулировку врубового станка
и затяните все фиксирующие элементы;
– Расположите направляющий рельс
(дополнительное приспособление) или прямую
рейку параллельно линии разметки и прикрепите
к обрабатываемой заготовке.
Регулировка для резки плоских
соединений или пазов
– Установите фрезерный блок в его основное
положение с углом скоса 0°;
– Установите плоскую режущую головку
(см. Рисунок 3);
– Вставьте направляющую линейку (13) рядом
с режущей головкой и прочно закрепите её
четырьмя струбцинами (19);
– Установите скользящую линейку (11) в
положение „Abplatten“;
– Отрегулируйте необходимую глубину резания
с помощью маховичка (12), предварительно
ослабьте зажимную рукоятку (15), которую
необходимо затянуть после завершения
регулировки;
– Совместите регулируемый указатель (14)
с соответствующей стороной режущей головки;
– Проверьте настройку врубового станка и
затяните все фиксирующие элементы;
– Расположите направляющий рельс (комплектую-
щая) или прямую рейку параллельно линии
разметки и прикрепите к обрабатываемой
заготовке.
Регулировка для работы с напра-
вляющим рельсом (дополни-
тельное приспособление)
– Разместите направляющий рельс (22)
параллельно линии разметки и прикрепите его
к обрабатываемой заготовке;
– Установите врубовый станок с направляющей
линейкой (13) на направляющий рельс;
– Ослабьте все четыре струбцины (19);
– Переместите врубовый станок в такое
положение, чтобы предварительно настроенный
на работу со станком указатель совместился
с линией разметки;
– Снова затяните все четыре струбцины.
Если на обрабатываемой заготовке не хватает
пространства для направляющего рельса, то
направляющая линейка может крепиться также
на противоположной (левой) стороне врубового
станка.
78
RUS
(Рисунки 1 и 2)
(Рисунок 4)
(Рисунки 1 и 2)

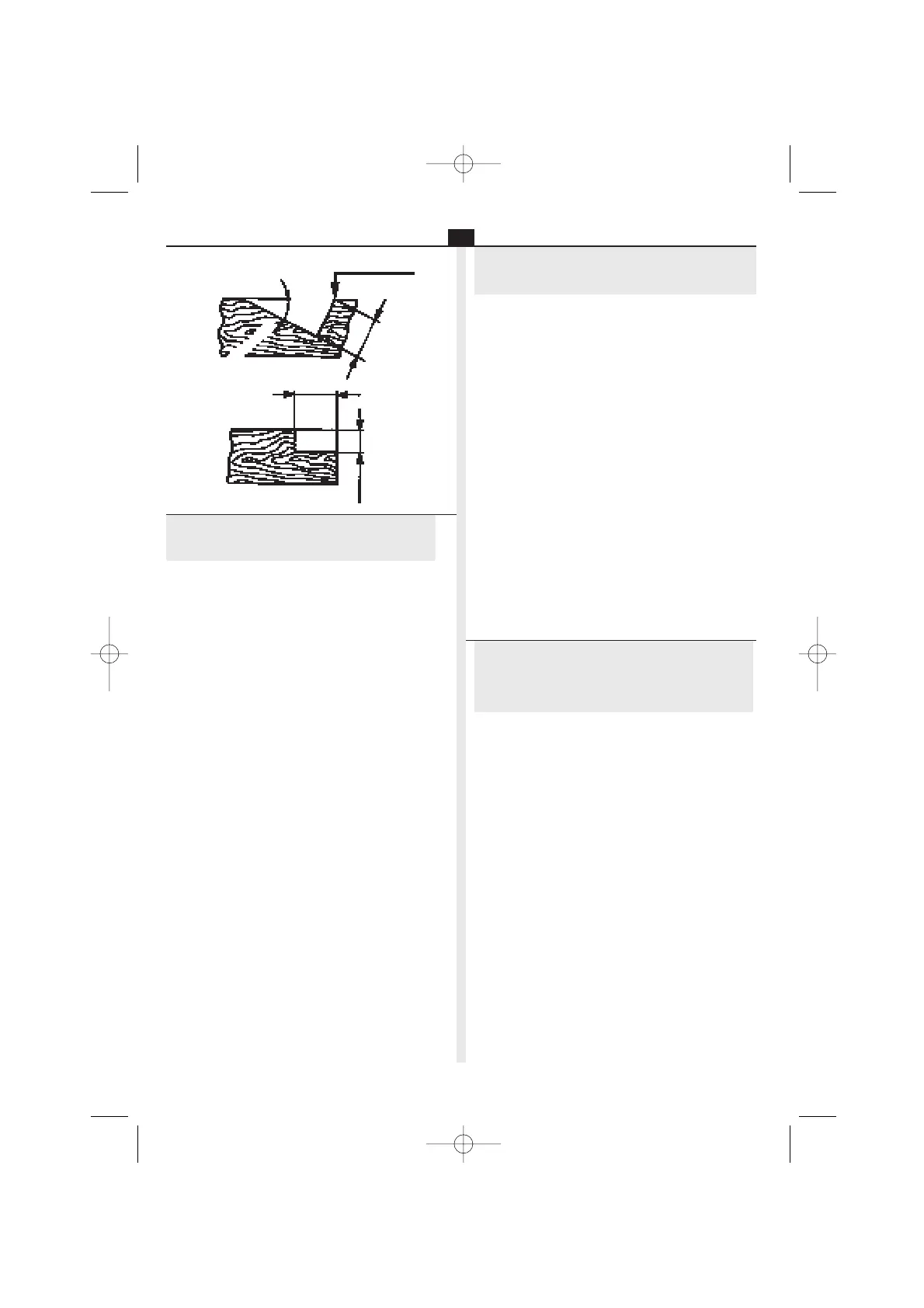

угол скоса
ширина
режущей головки
размеченная комка врубки
глубина резания
(измерение
погружения)
глубина резания
