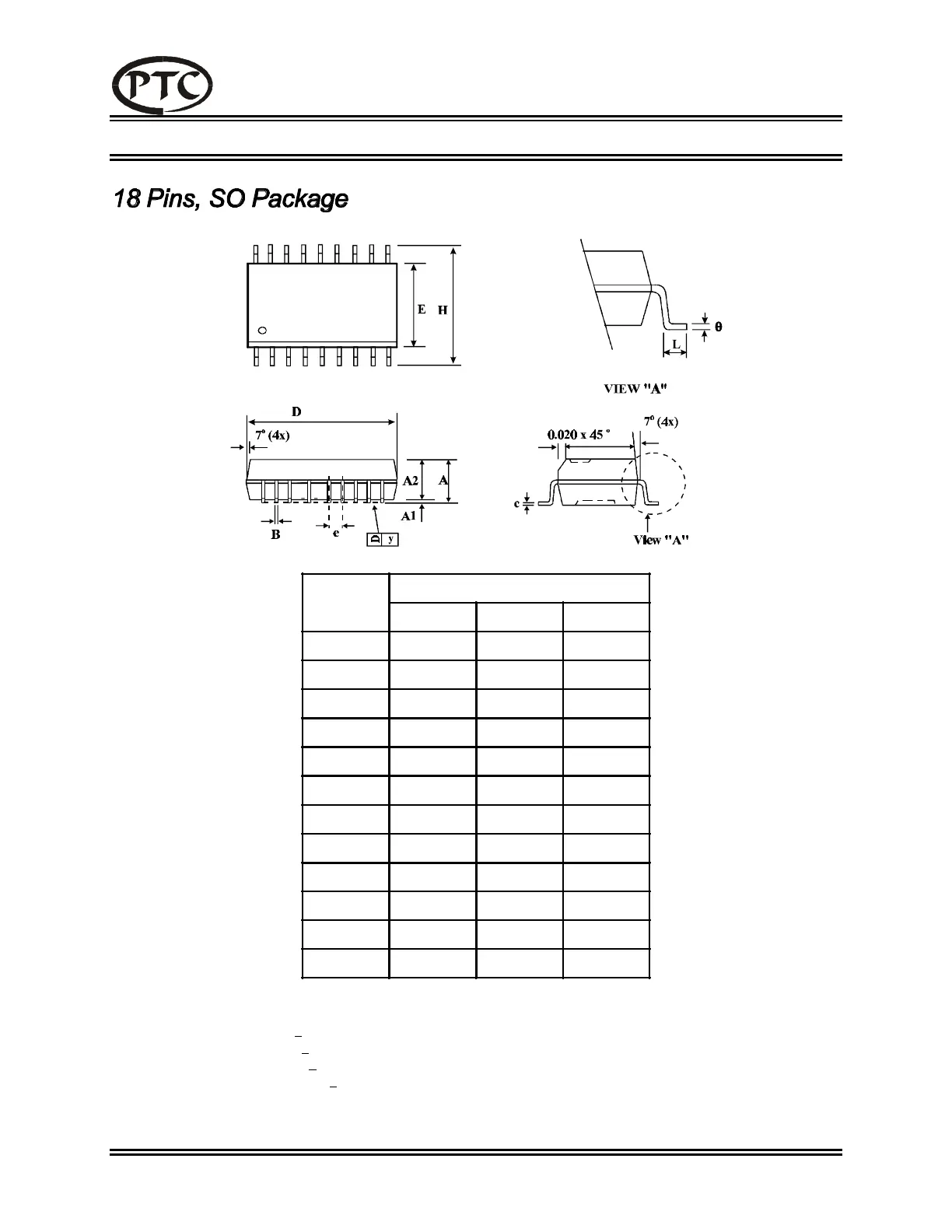

PTC PT2262 - 18 Pins, SO Package

Tel : 886-2-29162151
Fax : 886-2-29174598
URL: http://www.princeton.com.tw
Remote Control Encoder PT2262
PT2262 v3.3 Page 17 Revised May 1998
Princeton Technology
Corp.
Symbol
Dimensions in Inches
Min Nom Max
A 0.095 0.100 0.105
A1 0.004 - 0.011
A2 - 0.092 -
B - 0.016 REF -
C - 0.010 REF -
D 0.452 0.455 0.458
E (Bottom) 0.292 0.295 0.298
E (Top) - 0.293 -
e - 0.050 BSC -
H 0.396 0.406 0.416
L - 0.03 -
S 0.0225 0.0275 0.0325
Note: 1. Controlling Dimension: Inch
2. Tolerance: .x +
.xx + .01
.xxx + .002
Angular + 3
o
3. Otherwise dimensions follow acceptable spec.
