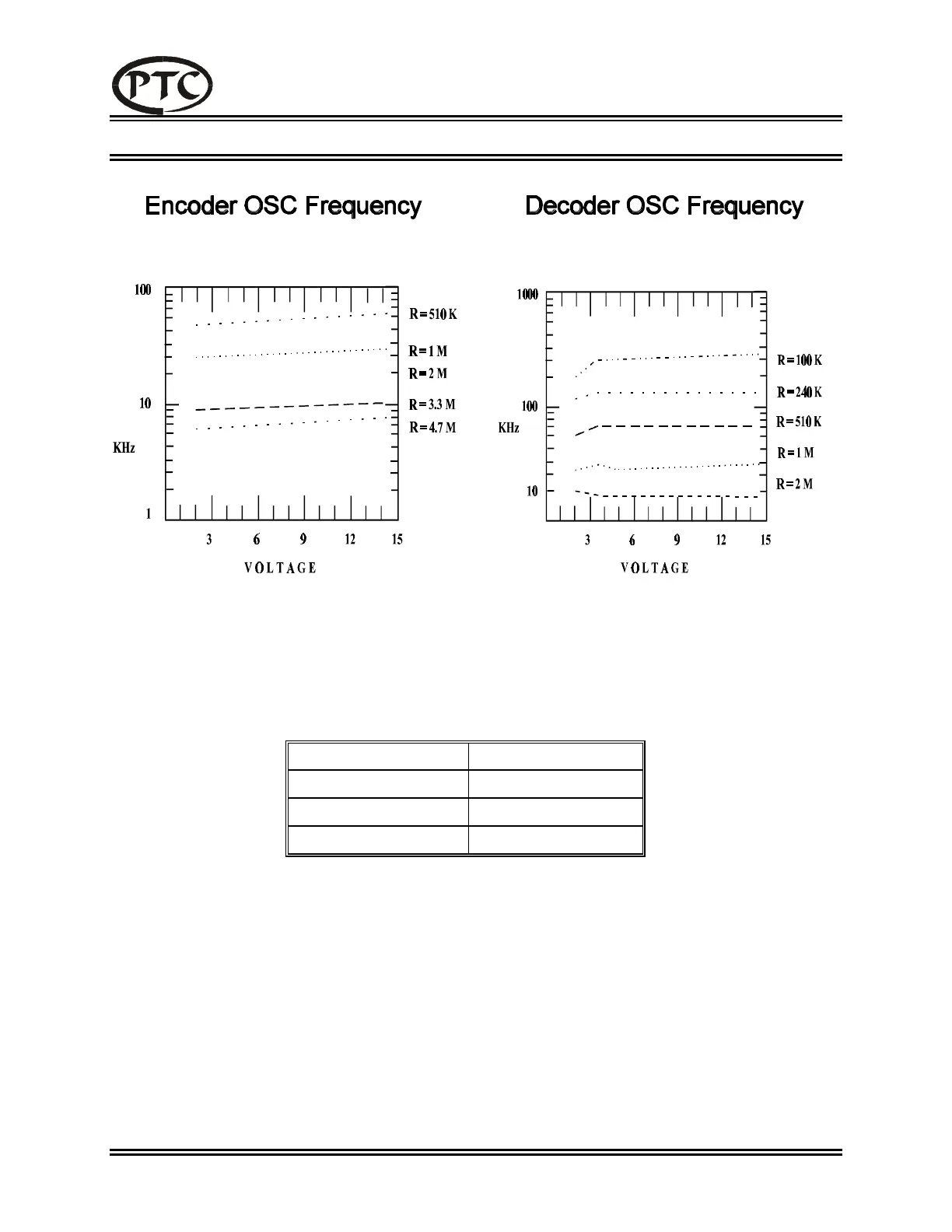

PTC PT2262 - Encoder OSC Frequency; Decoder OSC Frequency; Suggested oscillator resistor values

Tel : 886-2-29162151
Fax : 886-2-29174598
URL: http://www.princeton.com.tw
Remote Control Encoder PT2262
PT2262 v3.3 Page 7 Revised May 1998
Princeton Technology
Corp.
Suggested oscillator resistor values are shown below.
PT2262 PT2272
4.7 MΩ 820 KΩ*
3.3 MΩ 680 KΩ*
1.2 MΩ 200 KΩ**
Note: * -- Operates when PT2272 's Vcc=5V to 15V
** -- Operates when PT2272's Vcc=3V to 15V
This means that if PT2272 supply voltage is lower than 5 Volts, you need to use a
lower oscillator resistor value for both PT2262 and PT2272.
