PXN P50L - Console Re-connection and Wake-up; Wired Connection to Console; Wired Connection to Dock; Sensor and Joystick Calibration

S-P50L-V1-2304
All trademarks are the property of their respective owner. Technical specifications are subject
to change. lnformation contained herein is subject to change without prior notice. ShenZhen
PXN Electronics Technology Co., Ltd. shall not be made liable for any errors that may appear.
Please keep this information for later reference.
Nintendo /Nintendo SWITCH /Amiibo is a registered trademark of Nintendo Co., Ltd.
“ ” is a registered trademark of ShenZhen PXN Electronics Technology Co., Ltd.
Benutzerhandbuch
- 08 -
11 Attention
• Avoid strong vibration, do not disassemble, modify or repair by yourself.
• Prevent water or other liquids from entering the controller to avoid damage.
• Avoid storing in humid, high temperature, oily smoke and other places.
• Built-in battery, please do not throw the controller into fire to avoid explosion.
• Children should be under adult’s supervision at all times when using this product.
• If you have any problems or suggestions about the product, please contact
the seller or the after-services.
12 Product Specifications
Model
PXN-P50L
Connection Method
Wireless / Wired
Working Current
20mA in working, <130mA in vibration
Working Power
Built-in 550mAh lithium battery
Product Size
About 163*106*61 mm
Package Size
About 195.5*150*75.5 mm
Product Weight
About 216 g
Use Temperature
10~40
℃
Use Humidity 20-80 ％
When the controller occurs disorder or joystick problem, you can use calibration
function to fix it.
Step 1 In sleeping state, press
[ L3 + R ] to enter the calibration mode, the
4 LED indicators on the controller will flash alternately in 2 groups.
L
• Controller Sensor / 3D Joystick Calibration
Step 2 Rotate the leftstick and rightstick for 2-3 turns.
Step 3 Place the controller on a horizontal table and press
[ + ] button, the
sensor and 3D joystick will automatically complete after releasing the button
in 3 seconds.
- 03 -

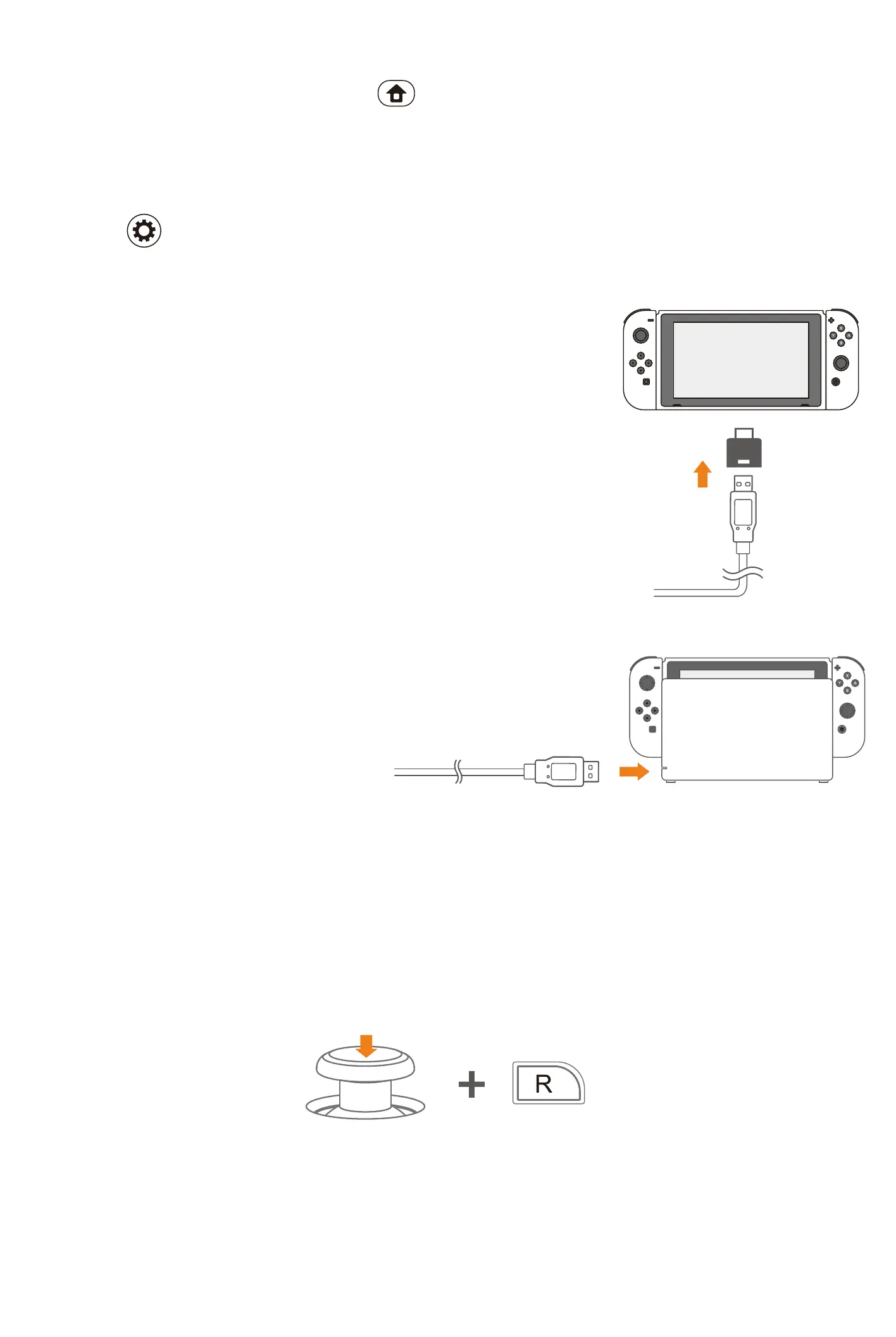

• Wired Connection
Click Setting on SWITCH homepage → Controllers and Sensors → click Pro
Controller Wired Connection. Please make sure this option state is ON.
* Please make sure the controller is OFF / under
Sleep state before wired connection.
Step 1
Use Type-C cable and OTG Adapter
to connect the controller and SWITCH console.
Step 2
The connection is successful when
LED1 indicator flashing.
（Note: OTG adapter is not included）
- Connect with SWITCH Console
* Please make sure the controller is OFF / under
Sleep state before wired connection.
Step 1 Use Type-C cable and OTG Adapter to
connect the controller and SWITCH Dock.
Step 2
The connection
is successful when LED1 indicator flashing.
- Connect with SWITCH Dock
USB Port of SWITCH Dock
OTG
Adapter
• SWITCH Console re-connection and wake-up
In wireless connection, press button on the controller to reconnect and
wake up the SWITCH Console.
- 07 -
09 Sleeping Function
When the controller has functional disorder, freezes or other abnormalities,
short press
[ Power Switch ] to enter Power OFF state, then long press
[ Power Switch ] for 6 seconds and the controller will vibrate once to enter to
restore factory settings. After restoring, please re-connect and pair it.
10 Reset Function
Controller State
Enter Sleeping State
First Pairing State
Re-connect State
Working State
Press [ L3 + L ] in Power
OFF state, then the auto
sleep time can be adjusted
by operating UP/DOWN
of D-pad.
30 seconds without connection
60 seconds without connection
5 minutes without any action
Sleep after 5mins,
LED1 lights up
Sleep after 10mins,
LED1+LED2 light up
Sleep after 20mins,
LED1+LED2+LED3 light up
Sleep function OFF,
LED1+LED2+LED3+LED4 lights up
L
- 05 -
After connection, hold press the [ ] button and operate the UP/Down of
Left Joystick at the same time to adjust vibration level, default vibration level
is medium. Vibration adjustment has memory function.
07 Auxiliary Function
• Vibration Adjustment Function
OFF
High
L
No Vibration
Low Vibration
Medium Vibration
High Vibration LED1+LED2+LED3 light up
LED1+LED2 light up
LED1 lights up
All LED OFF
Buttons can be set Turbo Function: A, B, X, Y, L, R, ZL, ZR.
Clear all button TURBO function
• Turbo Function
Manual Turbo
Auto Turbo
Clear Turbo
Setting
Clear all Turbo
Setting
Adjustable
Rapid Fire
+
Function
Button
+
Function
Button
+
Function
Button
After the first setting, long press the
function button can launch TURBO
manually, indicator will flash in Orange.
After the second setting, press the function
button can launch TURBO automatically,
indicator will flash in Orange. Press the
button again can be stopped Turbo function.
After the third setting, the TURBO function
will be cleared. indicator will not flash.
+ o r
Up
Down
R
+
Long press [ ] and operate the UP/
Down of Right Joystick at the same time
can adjust the rapid fire rate.
5 times/second
, LED1 lights up
10 times/second
, LED1+LED2 light up
15 times/second
, LED1+LED2+LED3 light up
- 06 -
Action Button: Left Joystick ( ↑/↓/←/→ ), Right Joystick ( ↑/↓/←/→ ), D-pad
(
↑/↓/←/→ ), A /B /X /Y /L / R/ ZL/ ZR/ L3/ R3/ + / - .
Programming Button: M1, M2.
① Press one of the Programme Button (M1 / M2), then press , now the
button white indicator will remain ON and enter to programming state.
② Press the action buttons you want to be programmed. Action buttons
include Left Joystick (
↑/↓/←/→ ), Right Joystick ( ↑/↓/←/→ ), D-pad ( ↑/↓/←/→ ),
A /B /X /Y /L / R/ ZL/ ZR/ L3/ R3/ + / - .
③ Press again the Programming Button when complete, the white indicator
will OFF and orange indicator will remain ON. (Up to 32 action buttons can be
programmed in each group of Macro program. If the action buttons are more
than 32, the program will finish and the orange indicator will remain ON.)
① Press one of the Programme Button (M1 / M2), then press , now the
button white indicator will remain ON and enter to programming state.
② Press again the Programme Button (M1 / M2) to clear the Macro function.
The white indicator will OFF and orange indicator will remain ON when complete.
Macro Function Setting:
08 Charging Function
Charging Power: standard USB 5V voltage. The controller can be charged
by connecting the USB port of phone charger, computer, etc.Fully-charged will
take about 2-3 hours.
Clear Macro Function:
• Macro Function
Working State
Power OFF
Battery StateController State
Indicator State
Battery State
Flash Slowly
Flash
Flash Slowly
Remain ON
Charging
Fully Charged
Charging
Fully Charged OFF
- 01 -
Thank you for choosing and supporting PXN, please read this manual
carefully before starting to enjoy your gaming experience.
Left
Joystick
A/B/X/Y
Button
Screenshot
Button
D-pad
Programming
Button M1
Programming
Button M2
Power
Switch
L Button
ZL Button
Type-C
Charging Port
R Button
ZR Button
LED
indicators
Secondary
Function
Button
Right
Joystick
HOME
Button
Button Button
01 Product Overview
L
ZL
R
ZR
- 02 -
SWITCH , PC , iPhone
Windows 7 /8 /10 /11
, iOS 16+
Supported platform
PC system requirement
03 Power ON / OFF
02 System Requirement
• BT Connection
05 How to use in SWITCH
Controller → Change Grip/Order Long press [Power Switch ] for 3s
Power ON: Long press [ Power Switch ] for 3s to power ON and enter pairing.
Power OFF: Short press
[ Power Switch ] to reset and power OFF.
Step 1 Click Controller → Change Grip/Order on SWITCH homepage.
Step 2
Long press [ Power Switch ] for 3s to enter pairing. Four LED indicators
on the controller will flash circularly when the remaining battery life displaying,
then enter connection state.
Step 3
LED1 on the controller will remain ON after 5s, the connection is successful.
Download for iOS: App Store search [ PXN Play ] .
Download for Android: Google Play search [ PXN Play ] .
After connecting the controller to SWITCH or PC, connect with APP and the
function of the controller can be set in the APP.
APP Function Introduction:
• Controller Macro function setting and sharing
• Controller joystick sensitivity adjustment
• Controller vibration intensity adjustment
• Controller Turbo function adjustment
* More functions are under development
04 Mobile APP Function
- 23 -
09 Schlaffunktion
Wenn der Controller eine Funktionsstörung, Einfrieren oder andere
Abnormalitäten aufweist, drücken Sie kurz die Taste [ Power Switch ], um in den
Power-OFF-Modus zu gelangen. Drücken Sie dann lange die Taste
[ Power Switch ] für 6 Sekunden und der Controller vibriert einmal, um die
Werkseinstellungen wiederherzustellen. Nach der Wiederherstellung bitte erneut
verbinden und koppeln.
10 Zurücksetzen Funktion
Controller-Zustand
Betreten Sie den Schlafzustand
Erste Kopplung-Zustand
Wiederverbindungs-Zustand
Arbeitszustand
Drücken Sie im Power-OFF
-Zustand [L3 + L], um die
automatische Ruhezeit
durch die Bedienung von
UP/DOWN auf dem D-Pad
einzustellen.
30 Sekunden ohne Verbindung
60 Sekunden ohne Verbindung
5 Minuten ohne Aktivität
Schlafmodus nach 5 Minuten,
LED1 leuchtet auf
Schlafmodus nach 10 Minuten,
LED1+LED2 leuchten auf
Schlafmodus nach 20 Minuten,
LED1+LED2+LED3 leuchten auf
Schlafmodus ausgeschaltet,
LED1+LED2+LED3+LED4 leuchten auf
L
- 22 -
Aktionsknopf: linker Joystick ( ↑/↓/←/→ ), rechter Joystick ( ↑/↓/←/→ ), D-pad
(
↑/↓/←/→ ), A /B /X /Y /L / R/ ZL/ ZR/ L3/ R3/ + / - .
Programmierknopf: M1, M2.
① Drücken Sie einen der Programmierknöpfe (M1/M2), dann drücken Sie den
Aktionsknopf, die weiße Anzeige leuchtet und es wird in den
Programmierungsmodus gewechselt.
② Drücken Sie die Aktionsknöpfe, die Sie programmieren möchten.
Die Aktionsknöpfe umfassen den linken Joystick (
↑/↓/←/→ ), den rechten
Joystick (
↑/↓/←/→ ), pad( ↑/↓/←/→ ), A /B /X /Y /L / R/ ZL/ ZR/ L3/ R3/ + / - .
③ Drücken Sie erneut den Programmierknopf, wenn Sie fertig sind. Die weiße
Anzeige erlischt und die orangefarbene Anzeige bleibt eingeschaltet.
(Es können bis zu 32 Aktionsknöpfe in jeder Gruppe von Makroprogrammen
programmiert werden. Wenn die Aktionsknöpfe mehr als 32 betragen, wird das
Programm beendet und die orangefarbene Anzeige bleibt eingeschaltet.)
① Drücken Sie einen der Programmierknöpfe (M1/M2), dann drücken Sie den
Aktionsknopf, die weiße Anzeige leuchtet und es wird in den
Programmierungsmodus gewechselt.
② Drücken Sie erneut den Programmierknopf (M1/M2), um die Makrofunktion zu
löschen. Die weiße Anzeige erlischt und die orangefarbene Anzeige bleibt
eingeschaltet, wenn der Vorgang abgeschlossen ist.
Makrofunktionseinstellung:
08 Ladefunktion
Ladevorgang: Standard-USB-5V-Spannung. Der Controller kann über den USB-
Anschluss eines Handy-Ladegeräts, Computers usw. aufgeladen werden. Eine
vollständige Aufladung dauert etwa 2-3 Stunden.
Makrofunktion löschen:
• Makrofunktion
Arbeitszustand
Ausgeschalteter
Zustand
Batteriezustand
Controller
Zustand
Indicator State
Batteriezustand
Langsames Blinken
Blinken
Langsames Blinken
Bleiben ON
Laden
Vollständig geladen
Laden
Vollständig geladen Aus
- 17 -
Vielen Dank, dass Sie sich für PXN entschieden und ihn unterstützt haben.
Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie beginnen,
Ihr Spielerlebnis zu genießen.
Linker
Joystick
A/B/X/Y
Taste
Screenshot-
Taste
D-pad
Programmierung
Button M1
Programmierung
Button M2
Stromschalter
L-Taste
ZL-Taste
Typ-C
Ladeanschluss
R-Taste
ZR-Taste
LED-
Anzeigen
Sekundäre
Funktionstaste
Rechter
Joystick
HOME
Taste
Taste Taste
01 Produktübersicht
L
ZL
R
ZR
- 18 -
SWITCH, PC, iPhone
Windows 7/8/10/11, iOS 16+
Unterstützte Plattform
PC-Systemvoraussetzung
03 Einschalten/Ausschalten
02 Systemvoraussetzung
• BT-Verbindung
05 Verwendung mit SWITCH
Einschalten: Halten Sie [ Power Switch ] 3 Sekunden lang gedrückt, um das
Gerät einzuschalten und in den Pairing-Modus zu wechseln.
Ausschalten: Drücken Sie [Power Switch] kurz, um das Gerät zurückzusetzen
und auszuschalten.
Schritt 1 Klicken Sie auf der SWITCH-Homepage auf [ Controller] →
[Change Grip/Order].
Schritt 2 Drücken Sie 3 Sekunden lang auf [Power Switch], um die Kopplung
aufzurufen. Vier LED-Anzeigen auf dem Controller blinken kreisförmig, wenn die
verbleibende Batterielebensdauer angezeigt wird, und wechseln dann in den
Verbindungsstatus.
Schritt 3 LED1 auf dem Controller bleibt nach 5 Sekunden bleiben ON , die
Verbindung ist erfolgreich.
Download für iOS: Suchen Sie im App Store nach [PXN Play].
Download für Android: Suchen Sie im Google Play nach [PXN Play].
Nachdem Sie den Controller mit SWITCH oder PC verbunden haben, können
Sie mit der App eine Verbindung herstellen und die Funktionen des Controllers in
der App einstellen.
Einführung der App-Funktionen:
• Einstellung und Freigabe von Controller-Makrofunktionen
• Einstellung der Empfindlichkeit des Controller-Joysticks
• Einstellung der Intensität der Controller-Vibration
• Einstellung der Turbofunktion des Controllers
* Weitere Funktionen werden entwickelt
04 Mobile-App-Funktion
Controller → Grip/Reihenfolge ändern
Halten Sie den [Power Switch]
3 Sekunden lang gedrückt
- 24 -
11 Aufmerksamkeit
• Vermeiden Sie starke Vibrationen und öffnen, ändern oder reparieren Sie den
Controller nicht selbst.
• Vermeiden Sie, dass Wasser oder andere Flüssigkeiten in den Controller
eindringen, um Schäden zu vermeiden.
• Lagern Sie den Controller nicht an feuchten, heißem, öligen oder rauchigen Orten.
• Der Controller hat einen eingebauten Akku. Werfen Sie ihn nicht ins Feuer, um
eine Explosion zu vermeiden.
• Kinder sollten jederzeit von Erwachsenen beaufsichtigt werden, wenn sie dieses
Produkt verwenden.
• Wenn Sie Probleme oder Anregungen zum Produkt haben, wenden Sie sich bitte
an den Verkäufer oder den Kundendienst.
12 Produktspezifikationen
Modell
PXN-P50L
Verbindungsmethode
Kabellos / Kabelgebunden
Arbeitsstrom
20mA im Betrieb, <130mA bei Vibration
Stromversorgung Batterie
Eingebauter 550mAh Lithium-Akku
Produktgröße
Ca. 163*106*61 mm
Packungsgröße
Ca. 195.5*150*75.5 mm
Produktgewicht
Ca. 216 g
Verwendungstemperatur
10~40
℃
Verwendungsluftfeuchtigkeit 20-80 ％
- 21 -
Nach der Verbindung halten Sie die Taste [ ] gedrückt und betätigen gleichzeitig
die Hoch/Runter-Tasten des linken Joysticks, um den Vibrationspegel anzupassen.
Der Standard-Vibrationspegel ist mittel. Die Vibrationsanpassung verfügt über eine
Speicherfunktion.
07 Zusatzfunktionen
• Vibrationsanpassungsfunktion
Keine
Hohe
L
Keine Vibration
Niedrige Vibration
Mittlere Vibration
Hohe Vibration LED1+LED2+LED3 leuchten auf
LED1+LED2 leuchten auf
LED1 leuchtet auf
Alle LED sind ausgeschaltet
Die Tasten A, B, X, Y, L, R, ZL und ZR können mit der Turbo-Funktion belegt werden.
Nach der dritten Einstellung wird die TURBO-
Funktion gelöscht, die Anzeige leuchtet nicht
mehr auf.
• Turbo-Funktion
Manuelle
Turbo-Funktion
Automatische
Turbo-Funktion
Turbo-
Einstellungen
löschen
AlleTurbo-
Einstellungen
löschen
Einstellbares
Schnellfeuer
+
Funktionsknopf
+
Funktionsknopf
+
Funktionsknopf
Nach der ersten Einstellung kann durch langes
Drücken der Funktions-Taste die TURBO-Funktion
manuell gestartet werden, die Anzeige leuchtet
orange auf.
Nach der zweiten Einstellung kann durch
Drücken der Funktions-Taste die TURBO-
Funktion automatisch gestartet werden, die
Anzeige leuchtet orange auf.
Anzeige leuchtet orange auf. Durch erneutes
Drücken der Taste kann die TURBO-Funktion
gestoppt werden.
+ oder
Oben
Unten
R
+
Durch langes Drücken der [ ]-Taste und
gleichzeitiges Bedienen von Oben/Unten des
rechten Joysticks kann die Schussrate
eingestellt werden.
5-mal/Sekunde: LED1 leuchtet auf
10-mal/Sekunde: LED1+LED2 leuchten auf
15-mal/Sekunde: LED1+LED2+LED3
leuchten auf.
- 16 -
11 注意事項
• 激しい振動を避けてください。ご自分での分解・改造・修理はしないでください。
• コントローラー内部に水やその他の液体が入らないようにしてください。破損の
原 因となることがあります。
• 湿気の多い場所、高温の場所、油煙のあたる場所などでの保管は避けてください。
• 電池が内蔵されているため、コントローラーを火の中に入れないようにご注意
く だ さ い 。爆 発 す る 恐 れ が あ り ま す 。
• お子さまが本製品を使用する場合は、大人の監督の下で使用するようにして
くだ さい 。
• 品質に問題が生じた場合、またはご提案がある場合、販売業者またはアフター
サービス担当者までご連絡ください。
12 製品仕様
製品型番
PXN-P50L
接続方式
無線/有線接続
動作電流
動作時20mA、 振動時<130mA
動作電源
内蔵550mAhリチウム 電 池
製 品サイズ
約 163*106*61 mm
パッケージサイズ
約 195.5*150*75.5 mm
本体重量
約 216 g
使用温度
10~40 ℃
使用湿度 20-80 ％
体性感覚機能に異常が発生したり、スティックが中央に戻らない場合は、コントロ
ーラーの較正機能を使用することができます。
ステップ 1 スリープ 状 態 でコ ントロ ーラ ー の
「L3」と「 R」を同時に押すと、較正モードに入り、
コ ントロ ーラ ー の 4つのLEDライト が 2組に分か
れて交互に点滅します。
ステップ 2 左レバーと右レバーを2～3回転させる。
ステップ 3 コントローラーを平らなテーブルの上に置いて「+」ボ タ ン を 押 し 、指 を
離して3秒後にセンサーと3Dスティックの較正が自動的に完了します。この時コント
ローラーはスリープ状態になります。
L
• 体性感覚/3Dス ティック の 較 正
- 11 -
• 有線接続
SWITCHのホーム画面から 「設定」 → 「コントローラーとセンサー」 →
「Proコントローラーの有線通信」を選択し、「Proコントローラーの有線通信」
が オン に なって いることを確 認してくだ さい 。
* 有線接続を使用する前に、コントローラーをシャッ
トダウンまた は スリープ 状 態 にしてくだ さい 。
ステップ 1 Type-CケーブルとOTGアダプタを使って、
コ ントロ ーラ ー とSWITCH本体を接続します。
ステップ 2 LED1 が点滅すると、接続成功です。
（注：OTGアダプタは別途購入する必要があります）
- SWITCH本体との接続
* 有線接続を使用する前に、コントローラーを
シャット ダ ウ ン ま た は スリ ー プ 状 態 に してくだ さ い 。
ステップ 1 Type-Cケーブルを使って、コントローラーと
SWITCHドック を 接 続します。
ステップ 2 LED１が点滅すると、接続成功です。
- SWITCHドック との 接 続
SWITCHドック の USBポート
OTG
アダプタ
• SWITCH本体の再接続とウェイクアップ
BT接続モードでコントローラーの ボタンを押すと、再接続が行われ、SWITCH
本 体 がウェイクアップされ ます。
- 15 -
09 スリープ機能
コントローラーに動作の不安定、フリーズまたはほかの異常が発生した場合、電源
ボタンを押して電 源をオフにした後 、電源 ボタンを 6 秒間長押しすると、コントローラ
ーが 1 回振動して工場出荷時の設定に戻ります。その後もう一度、ペアリングをやり
直してくだ さい 。
リセット内容： 連射機能はクリアされ、デフォルトの連射スピードは 5回/秒 、デ フ ォ ル
トの振動レベルは「中」、デフォルトのスリープ時間は 5分 、コ ン ト ロ ー ラ ー の マ ク ロ 設
定は工場出荷時の設定に戻ります。
10 リ セット 機 能
コントローラー状態
スリープ状 態になる
初回ペアリング状態
再接続状態
動作状態
電源オフの状態で「L3」と「 L」
を同時押した後、十字ボタン
の 上 下 に よって オ ートスリープ
時間を調整します。
30
秒間接続なし
60
秒間接続なし
5
分間無操作
5
分後にスリープ、
LED1 が1回点滅
10
分後にスリープ、
LED1+LED2
が1回点滅
20
分後にスリープ、
LED1+LED2+LED3
が1回点滅
スリープがオフになると、
LED1+LED2+LED3+LED4
が1回点滅
L
- 13 -
接続後、 ボタンを押しながら 左スティックを上下に動かして、モーターの振動
レベルを調整します。デフォルトの振動レベルは「中」です。振動調整はメモリー機能
を備えています。
07 補助機能
• 振動調整機能
オフ
強
L
振動なし
弱振動（30%）
中振動 （70%）
強振動（100%） LED1+LED2+LED3、 1回点滅
LED1+LED2、1回点滅
LED1、1回点滅
すべてのLEDラ イト が 消 灯
TURBO機能を設定できるボタン： A、 B、 X、 Y、 L、 R、 ZL、 ZR。
機能ボタンのすべての連射機能をクリアします
• 連 射（ TURBO）機能
手動連射
自動連射
連射をクリア
すべての連射
をクリア
連射スピード
調整
+ 機能ボタン
+ 機能ボタン
+ 機能ボタン
第一回目の設定後、機能ボタンを長押しす
ると連射が開始し、 ボタンのオレンジ色
の ラ イト が 点 滅 しま す。
第二回目の設定後、機能ボタンを押すと連
射が自動的に開始し、 ボタンのオレンジ
色のライトが点滅します。もう一度ボタンを
押すと、連射が停止します
第三回目の設定後、連射機能がクリアされ、
ボタンのオレンジ色のライトが点滅しません
+
または
加速
減速
R
+
コントローラーの ボタンを押しながら右ス
ティックを上下に動かすと、 連射スピードを調
整することができます。デフォルトの連射スピ
ードは 5回/秒です。
5 回/秒 LED1 が1回点滅
10 回/秒 LED1+LED2 が1回点滅
15 回/秒 LED1+LED2+LED3 が1回点滅
- 14 -
アク ション ボタン ： アクションボタン：左スティック（上下左右）、右スティック
（上下左右）、十字ボタン（上下左右）、A B X Y、L/ R/ ZL/ ZR/ L3/ R3/ + / - 。
プログラミングボタン： M1 、M2。
マクロプログラミング機能設定：
08 充電機能
充電用電源： USB規格で電圧は5V。スマホ充電器やPCなどのUSBポートを使って
コントローラーを充電することができます。フル充電には約2～3時間かかります。
マ ク ロ プ ロ グ ラ ミ ン グ 機 能 を ク リ ア ：
• マ ク ロ プ ロ グ ラ ミ ン グ（ MACRO）機 能
動作状態
電源オフ状態
バッテリー状態 コ ントロ ーラ ー 状 態
表示ライト状態
低残量
ゆっくり点滅
点滅
ゆっくり点滅
常時点灯
充電中
フル充電
充電中
フル充電 消灯
① M1、M2のいずれかを押してか ら ボタンを押し続けると、 ボタンの白 色
のライトが点灯し、プログラミング状態になります。
② プログラミングしたいアクションボタンを押します。例えば、左スティック（上下
左右）、十字ボタン（上下左右）、A B X Y、L/ R/ ZL/ ZR/ L3/ R3を押して入力します。
③ プログラミング完了後、プログラミングボタンを押すと、白色のライトが消灯し、
オレンジ色のライトが点灯します。（マクロプログラミングの各グループには、最大
32個 の アク ション ボタン をプ ロ グラミングすることが できます。アク ション ボタン の
数が32個以上の場合、プログラミングが終了し、オレンジ色のライトが点灯します）
① M1、M2のいずれかを押してから ボタンを押し続 けると、 ボタンの白 色の
ライトが点灯し、プログラミング状態になります。
② もう一 度 M1、M2のいずれかを押すと、このボタンのマクロプログラミングをク
リアすることができます。クリア後、白色のライトが消灯し、オレンジ色のライトが点
灯します。
使用マニュアル
- 09 -
PXN製品をお買い上げいただきまして、誠にありがとうございます。ご使用にな
る前に、本取扱説明書をよくお読みください｡
左スティック
A/B/X/Y
ボタン
スクリー
ンショット
ボタン
方向ボタン
プログラミング
ボタンM1
プログラミング
ボタンM2
電源ボタン
Lボタン
ZLボタン
Type-C
充電ポート
Rボタン
ZRボタン
LEDライト
ツールボタン
右スティック
HOME
ボタン
ボタン ボタン
01 製品外観
L
ZL
R
ZR
- 10 -
SWITCH , PC , iPhone
Windows 7 /8 /10 /11
, iOS 16+
対 応 プ ラットフォ ー ム
PCシステム要件
03 電源オン/オフ
02 システム要件
• BT接続
05 SWITCHでの使用方法
「コントローラー」 → 「持ちかた/順番を変える」 電 源 ボタンを 3 秒間長押しします
電源オン： 電 源 ボタンを3秒間長押しすると、電源が入り、ペアリングが開始されます。
電 源オフ： 電源ボタンを短押しすると、電源が切れます。
ステップ 1 SWITCHの ホ ー ム 画 面 か ら ，「 コ ン ト ロ ー ラ ー 」 →「持ちかた/順 番 を変える」
を選 択します。
ステップ 2 電源ボタンを 3 秒間長押しすると、現在のバッテリー残量が表示された
後 、コ ン ト ロ ー ラ ー の 4つのLEDライトが点滅を繰り返し、ペアリング状態になります。
ステップ 3 5 秒 後 、コ ン ト ロ ー ラ ー の LED1が点灯したままになると、接続成功です。
iOS用のダウンロード： App Storeで「PXN Play」を検索してください。
Android用のダウンロード： Google Play で「PXN Play」を検索してください。
コ ントロ ーラー を SWITCH本体またはPCに 接 続 し た 後 、モ バ イ ル Appを 通 してコ ント
ローラーの機能を設定します。
App機能説明：
• コントローラーのマクロ機能の設定及び共有
• コントローラーのスティックの感度調整
• コントローラーの振動レベル調整
• コントローラーの連射機能調整
*より多くの機能が開発中です
04 モバイル APP 機能
- 04 -
• BT Connection
* Suitable for Games for Windows and controller compatible games on Steam platform
Step 1 Turn on your computer's BT and go to the "Add Device" page.
Step 2 While the controller is in sleep mode, press and hold the
[ + Y ]
button for 3 seconds. Release when the LED2 light flashes to begin pairing.
Step 3 Search for "Xbox Wireless Controller" in your computer's BT settings to
connect and pair.
Step 4 Once connected successfully, the LED2 light on the controller will remain ON.
Step 5 Device Identifier: "Xbox Wireless Controller".
• PC Reconnection by BT Connection
While the controller is in sleep mode, press and hold the [ + Y ] buttons for
1 second to awaken the conrtoller and then the controller enters reconnection mode.
• Wired Connection
06 How to use in PC
Step 1 Use USB cable to connect the controller and the USB port in PC.
Step 2 The PC will prompt new hardware and install automatically, the
connection is successful when LED2 indicator flashing. It is in X-input mode
after connecting. (LED2 indicator will remain ON when it is fully charged.)
Function testing is available when use in computer. The specific steps show below:
Open Control Panel
→ Devices and Printers → Right click Controller icon →
Game Controller, Setting and click Properties Testing.
• Testing Function
PC
BT and other devices > Device
BT
Add a new device
Other
Open
Add device
Xbox Wireless Controller
Add device
- 20 -
• Kabelverbindung
06 Wie man es am PC verwendet
Schritt 1 Verwenden Sie ein USB-Kabel, um den Controller und den USB-Port
im PC zu verbinden.
Schritt 2 Der PC erkennt neue Hardware und installiert sie automatisch.
Die Verbindung ist erfolgreich, wenn die LED2-Anzeige blinkt. Nach dem
Anschließen befindet es sich im X-input Modus.
(Die LED2-Anzeige bleibt ON,
wenn sie vollständig aufgeladen ist.)
Die Funktionsprüfung ist beim Einsatz des Controllers am Computer verfügbar.
Die spezifischen Schritte werden unten angezeigt: Öffnen Sie die
Systemsteuerung
→ Geräte und Drucker → Klicken Sie mit der rechten Maustaste
auf das Controller-Symbol
→ Gamecontroller, Einstellungen und klicken Sie auf
Eigenschaften Testen.
• Funktionstest
PC
• BT-Verbindung
* Geeignet für Spiele für Windows und Controller-kompatible Spiele auf der Steam-Plattform
Schritt 1 Schalten Sie das BT Ihres Computers ein und gehen Sie zur Seite,
"Gerät hinzufügen".
Schritt 2 Während sich der Controller im Schlafmodus befindet, halten Sie die
+ Y-Taste 3 Sekunden lang gedrückt. Lassen Sie los, wenn das LED2-
Licht blinkt, um mit dem Pairing zu beginnen.
Schritt 3 Suchen Sie in den BT-Einstellungen Ihres Computers nach
"xbox wireless controller", um eine Verbindung herzustellen und zu koppeln.
Schritt 4 Sobald die Verbindung erfolgreich hergestellt wurde, bleibt die LED2-
Leuchte am Controller bleiben ON.
Schritt 5 Gerätekennung: "xbox wireless controller".
• PC-Wiederverbindung durch BT-Verbindung
Während sich der Controller im Schlafmodus befindet, halten Sie die Tasten + Y
1 Sekunde lang gedrückt, um den Controller zu wecken, und der Controller wechselt dann
in den Wiederverbindungs modus.
BT and other devices > Device
BT
Add a new device
Other
Open
Add device
Xbox Wireless Controller
Add device
-12 -
PC
• 有線接続
06 PCでの使用方法
ステップ 1 USBケ ーブル を使って PCのUSBポートにコントローラーを接続します。
ステップ 2 デスクトップに「新しいハードウェアが見つかりました」が表示され、自動
的 に イ ン ス ト ー ル が 完 了 し 、コ ン ト ロ ー ラ ー の LED2が点滅すると、接続成功です。接続
後はXinputモードになります。（完全に充電されると、LED2が点灯したままになります）
PCでコントローラーの機能テストを行うことができます。具体的には以下の通りです。
「 コ ン ト ロ ー ル パ ネ ル 」 → 「 デ バ イ ス と プ リ ン タ ー 」 → 「 ゲ ー ム パ ッ ド 」の ア イ コ ン を 右 ク リ
ック → 「ゲームコントローラーの設定」を開き、「プロパティ」を選択して、テストを行います。
• コントローラーのテスト機能
• BT 接続
* Windowsゲーム、Steamプラットフォーム用のゲームコントローラーに適用
ステップ 1 PCのBTを開き、デバイス追加ページに移動する。
ステップ 2 コ ントロ ーラ ー が スリープ 状 態 の 場 合 、コ ントロ ー ラ ー の「 + Y」ボタン
を3秒間長押しして、LED2が点滅したら手を離して、コントローラーをペアリングする。
ステップ 3 PCのBT設定画面で「Xbox Wireless Controller」を 検 索 し 、ペ ア リ ン グ
接続する。
ステップ 4 接続が成功すると、コントローラーのLED2が点灯します。
ステップ 5 デバイス識別子： 「Xbox Wireless Controller」 。
BTとその 他 のデバイス→ デバイス
BT
新しいデバイスの 追 加
その他
Open
デバイスの 追 加
Xbox Wireless Controller
デバイスの 追 加
• BT 自動接続
コントローラーがスリープ状態の場合、「 + Y」ボタンを同 時 に1秒間押すと、
コントローラーが自動的に接続状態になります。この製品はコントローラーです。
Wenn es bei dem Controller Unordnung oder Joystick-Probleme auftritt, können
Sie die Kalibrierungsfunktion verwenden, um es zu beheben.
Schritt 1 Im Schlafmodus drücken Sie [L3 + R],
um in den Kalibrierungsmodus zu gelangen.
Die 4 LED-Anzeigen auf dem Controller blinken
abwechselnd in 2 Gruppen.
Schritt 2 Drehen Sie den linken Joystick und den rechten Joystick 2-3 Mal.
Schritt 3 Legen Sie den Controller auf einen horizontalen Tisch und drücken
Sie die Taste [+] . Der Sensor und der 3D-Joystick werden automatisch nach
dem Loslassen der Taste in 3 Sekunden kalibriert.
L
• Controller-Sensor / 3D-Joystick-Kalibrierung
- 19 -
• Kabelverbindung
Klicken Sie auf [ ] Setting auf der SWITCH Homepage → Controllers and
Sensors
→ Pro Controller Wired Connection. Bitte stellen Sie sicher, dass
dieser Optionsstatus EIN ist.
* Stellen Sie sicher, dass der Controller AUS oder
im Schlafzustand ist, bevor Sie eine
Kabelverbindung herstellen.
Schritt 1 Verwenden Sie ein Type-C-Kabel und einen
OTG-Adapter, um den Controller und die SWITCH-
Konsole zu verbinden.
Schritt 2 Die Verbindung ist erfolgreich, wenn die
LED1-Anzeige blinkt.
（Hinweis: OTG-Adapter ist nicht enthalten）
- Verbindung mit der SWITCH-Konsole
* Stellen Sie sicher, dass der Controller AUS oder
im Schlafzustand ist, bevor Sie eine
Kabelverbindung herstellen.
Schritt 1 Verwenden Sie ein Type-C-Kabel und
einen OTG-Adapter, um den Controller und die
SWITCH Dock zu verbinden.
Schritt 2 Die Verbindung ist erfolgreich, wenn die LED1-Anzeige blinkt.
- Verbindung mit SWITCH Dock
OTG-
Adapter
• SWITCH-Konsolen-Neuverbindung und Aufwecken
In der drahtlosen Verbindung drücken Sie die [ ] Taste auf dem Controller,
um die Verbindung wiederherzustellen und die SWITCH-Konsole aufzuwecken.
USB-Port des SWITCH Dock
User Manual
