Pylex 11052 - Page 10

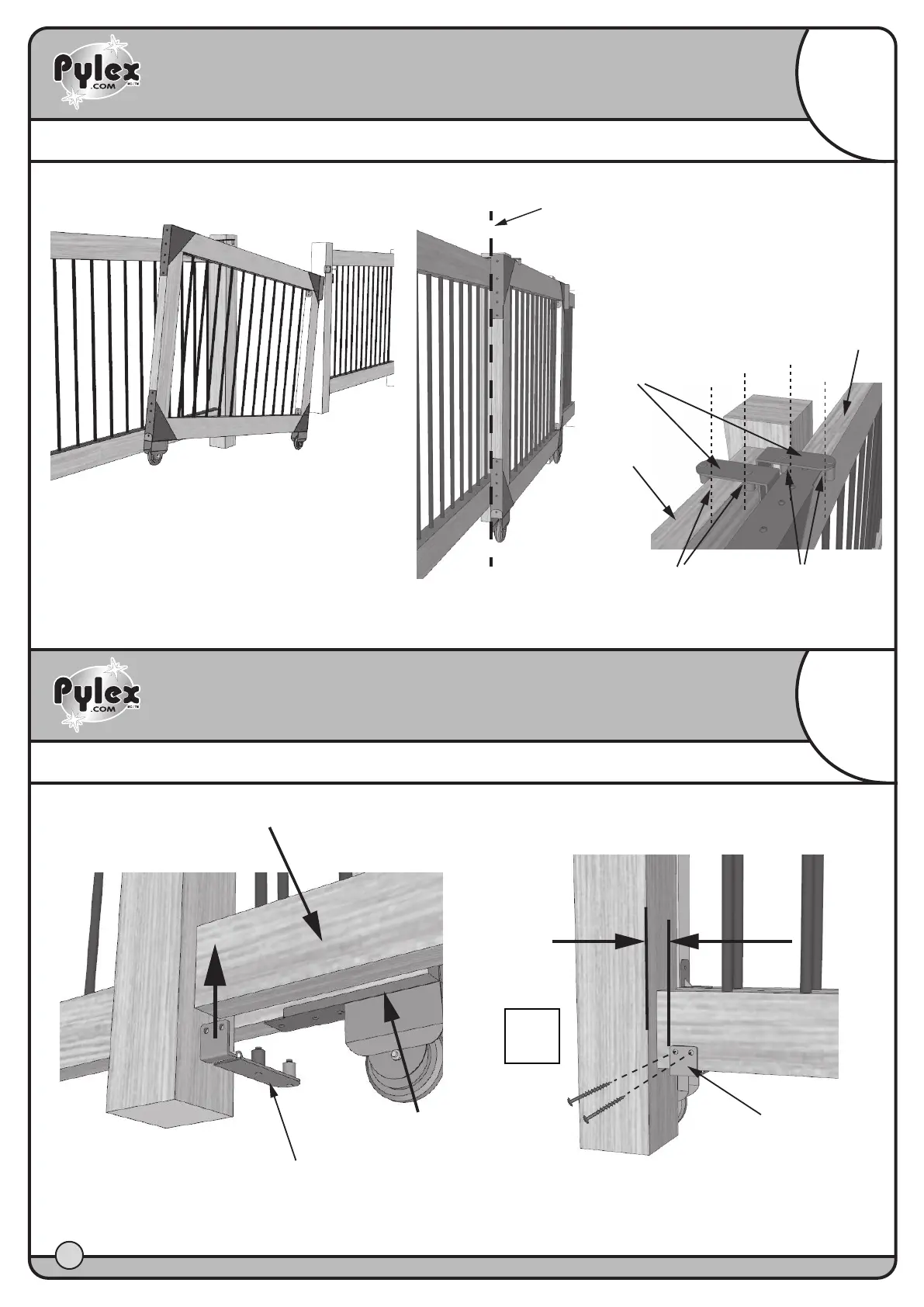

GATE INSTALLATION - INSTALLATION DE LA BARRIÈRE
INSTALLATION OF THE "J" PART ON RAILING - INSTALLATION DE LA PIÈCE "J" SUR LA RAMPE
STEP • ÉTAPE
STEP • ÉTAPE
7
10
11
Les «Bagues»
ne doivent pas
toucher à la barrière.
Conçu de sorte à garder
un petit espace.
The «Rings»
Do not have to
touch the gate.
Designed to keep
a little loose.
PIECE I
RAMPE
HANDRAIL
BARRIÈRE
GATE
HANG THE
DOOR ON THE TOP
ACCROCHER LA
PORTE EN HAUT
piece J
HANDRAIL
RAMPE
½"
RAMPE
HANDRAIL
BARRIÈRE
GATE
piece J
INSURE GATE IS
VERTICAL TO RAILING
BARRIÈRE BIEN VERTICAL
PAR RAPPORT À LA RAMPE
A
A
A
B
Il est recommandé de pré-percer
avec une mèche de 1/16"
It is recommended to
pre-drill an 1/16" hole
2 X
SCREW - VIS
C
Post
Poteau
Post
Poteau
