Pylex 11057 - Page 22

Pré-Percer avec une mèche de 1/16''
Pre-drill with a 1/16'' drill bit
Voir à la fin du guide
l’assemblage
de la pièce N
See the end page
(guide) for assembly
the piece N
WWW.PYLEX.COM
4

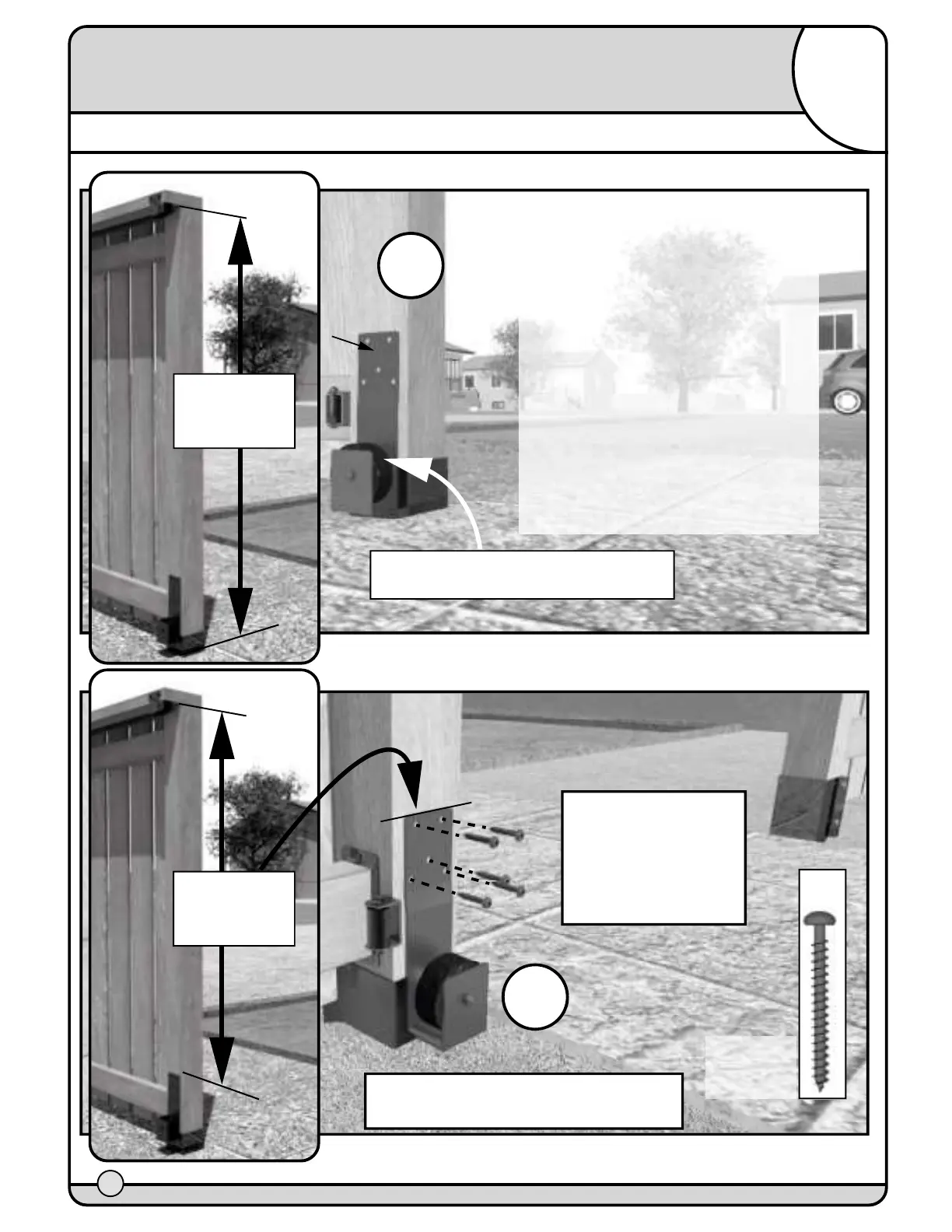

ASSEMBLY / ASSEMBLAGE
ON THE FENCE / SUR LA CLÔTURE
5X
Screws
vis C
N
N
To determine the height
of the wheel support,
THE HEIGHT OF POST
- 9¼".
For our guide
the height of our door
is of 60" - 9¼" = 50¾".
Pour déterminer la hauteur
de la roue d’appuie,
LA HAUTEUR DU POTEAU
- 9¼".
Pour notre guide
la hauteur du poteau
est de 60" - 9¼" = 50¾".
Wheel support
Roue d’appuie de porte
20
60"
Height of post
49¾"
Hauteur du poteau
50¾"
Position of piece N
Position de la pièce N
Your height of post minus 9¼"
La hauteur de votre poteau moins 9¼"
