Pylex 11057 - Page 27

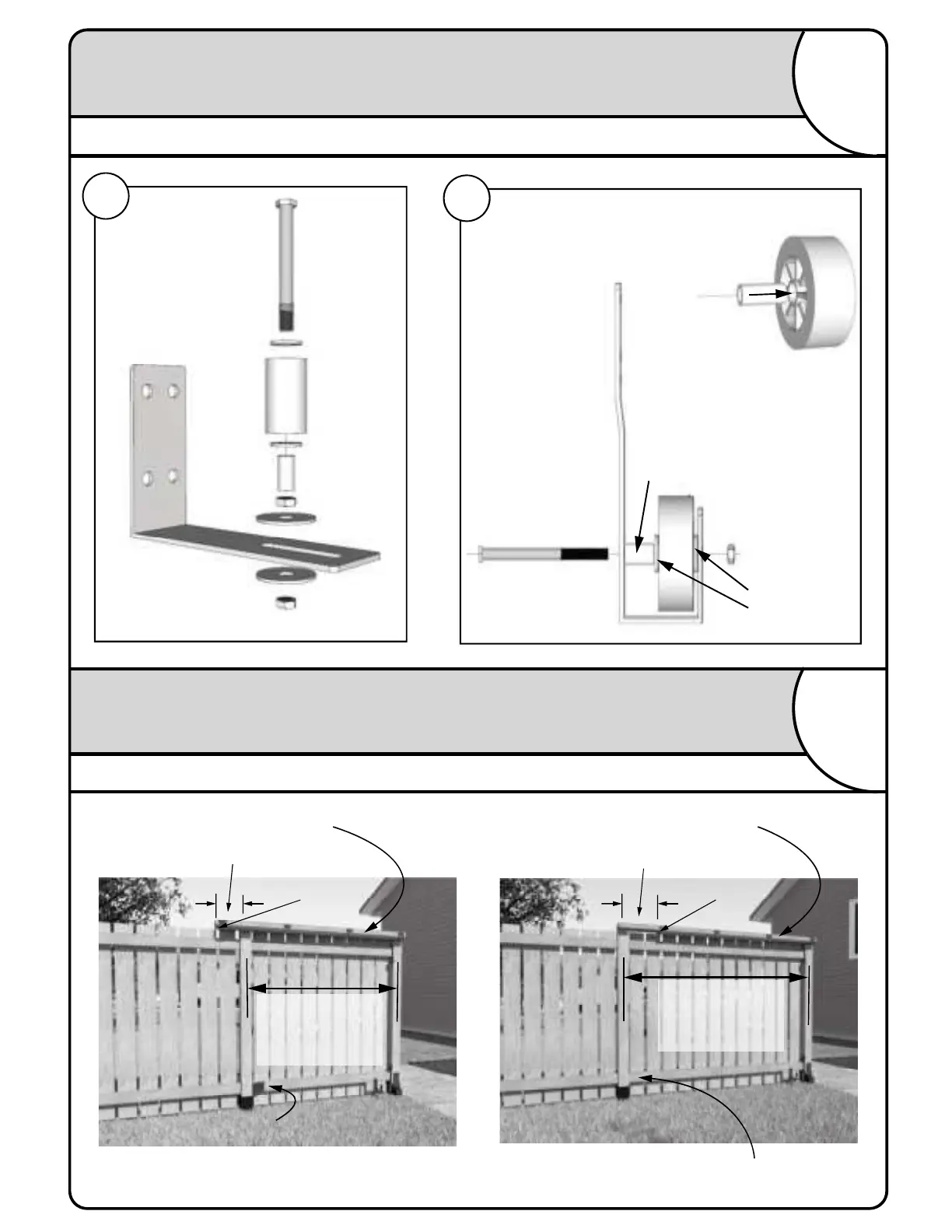

ASSEMBLY PIECE M and N
ASSEMBLAGE DE LA PIÈCE M et N
ANNEXE
M
Tube ¾"
Washers
Rondelles
1
2
Insert the 1¼" tube into
the wheel
Insérer le tube
de 1¼" à l’intérieur
de la roue
(Rubber hammer can be necessary)
(un marteau en caoutchouc
peut être nécessaire)
Tube
N
Moins de 64 pouces
centre/centre
Moins de 64 pouces
centre/centre
PIECE CC
EXCEEDS / DÉPASSE
PIECE CC
EXCEEDS / DÉPASSE
PIECE K - OK
RAIL
Plus de 64 pouces
centre/centre
Plus de 64 pouces
centre/centre
RAIL
PIECE K
no need / pas besoin
