IT
Montaggio su parete
Trovare la posizione più adatta
Per stabilire la posizione del QLOCKTWO sulla parete, utilizzare la dima fornita in dotazione come ausilio.
Contrassegnare la posizione dei fori di montaggio attraverso i fori presenti sulla dima. Assicurarsi che non
siano presenti cavi di alimentazione o simili in corrispondenza dei fori di montaggio.
ATTENZIONE! La scelta del tassello corretto è fondamentale per garantire che il montaggio su parete
sia sicuro. Il tipo di tassello da utilizzare dipende dalla struttura della parete. Assicurarsi che la portata
della parete prevista e del tassello siano suffi cienti per il peso del QLOCKTWO CLASSIC, pari a 6 kg.
Alimentazione elettrica tramite connessione a muro diretta
L’allacciamento della presa volante alla presa a muro e il montaggio della scatola di derivazione devono es-
sere eseguiti esclusivamente da un tecnico specializzato. Prima di iniziare le operazioni di montaggio, stac-
care l’alimentazione elettrica. Collegare il cavo USB corto alla spina USB e inserire quest’ultima nella presa
volante. Inserire la spina mini USB stretta a gomito nella presa mini USB, come illustrato nelle fi gg. 1 e 4.

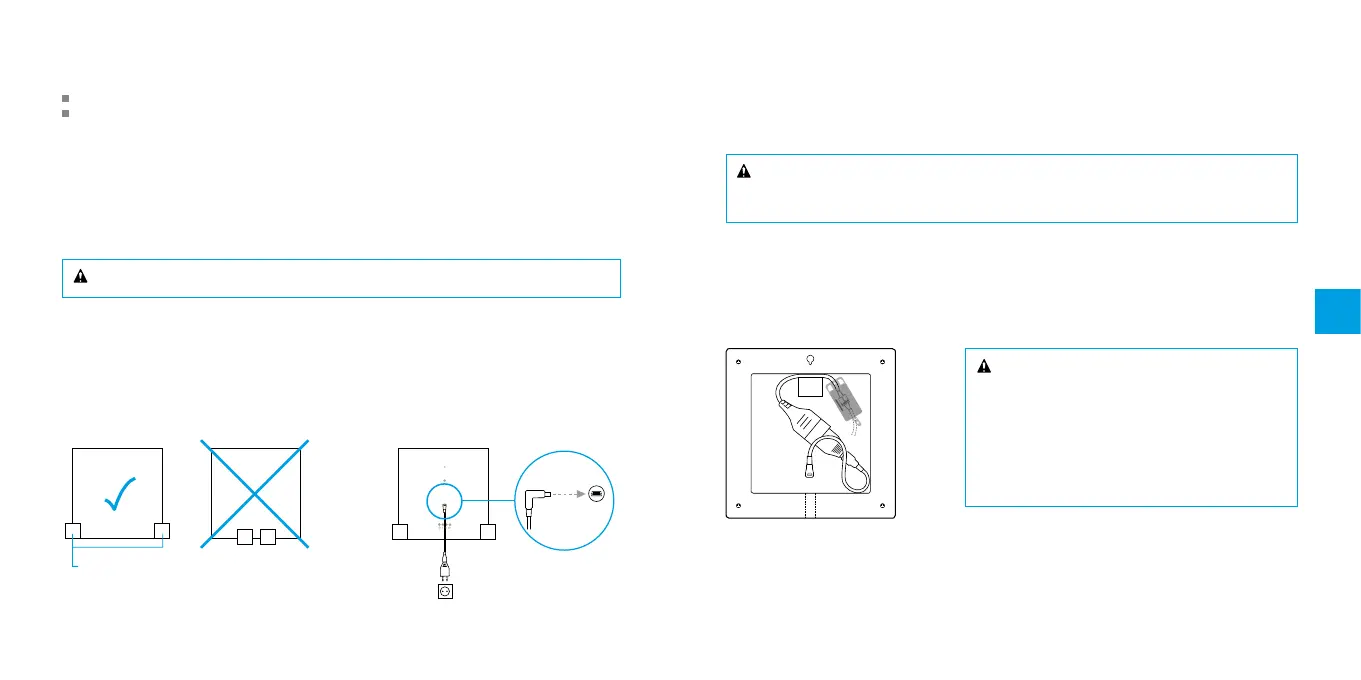

Fig. 4
E
F
G
J
ATTENZIONE! Inserire con cautela la spina mini USB
nella presa mini USB, per evitare di danneggiare la spina
o la presa USB.
Se, appendendo il QLOCKTWO nel supporto da parete,
si dovesse avvertire una resistenza (ad es. dovuta alla
posizione cavi), non spingere o ruotare con forza l‘orologio
per sistemarlo nella posizione corretta, altrimenti la presa
o la spina USB potrebbero danneggiarsi.
Messa in funzione e montaggio
QLOCKTWO può essere posizionato in due diverse modalità:
Montaggio su superfi cie orizzontale
Montaggio su parete
Montaggio su superfi cie orizzontale
Eliminare la pellicola protettiva
Eliminare la pellicola protettiva dalla parte anteriore del pannello frontale. Per eliminarla, tirare la pellicola
lentamente, afferrandola da un angolo. Non piegare il pannello frontale. Quindi far scivolare i due supporti in
plexiglas a sinistra e a destra, esternamente, sotto al QLOCKTWO, come mostrato nell’illustrazione.
ATTENZIONE! La rimozione della pellicola protettiva si applica solamente alle varianti in plexiglas.
Alimentazione elettrica tramite una presa a muro
Il montaggio su superfi cie orizzontale prevede l’alimentazione elettrica tramite una presa a muro. A questo
scopo, collegare la spina mini USB del cavo USB lungo fornito in dotazione o del cavo rivestito in tessuto colo-
rato opzionale alla presa mini USB del QLOCKTWO, come illustrato nella fi gura 3. Collegare l’altra estremità
del cavo con la spina USB e inserirla in una presa elettrica a muro. Potrebbe essere necessario un adattatore
per collegarla alle prese elettriche del proprio Paese (cfr. componenti in dotazione/dicitura sulla confezione).
Fig. 3
E/C
F
E C
Supporto in
plexiglas
