168 169
SE
Väggmontering
Hitta korrekt position
För att fastställa rätt position för QLOCKTWO på väggen ska du använda medföljande schablon som place-
ringshjälp. Borrhålens position bör markeras direkt genom hålen i vägghållaren. Kontrollera att det inte har
dragits elledningar eller liknande i de markerade borrhålens område.
VARNING! Användning av rätt sorts plugg är mycket viktigt för en säker väggmontering. Vilken
pluggtyp som ska användas beror på väggkonstruktionen. Se till att väggens och pluggens bärkapacitet
räcker till för de 6 kg som QLOCKTWO CLASSIC väger.
Strömförsörjning från direkt eluttag i väggen
Anslutning av strömnätskopplingen med strömanslutningen från väggen samt montering av
anslutningsdosan får endast genomföras av behörig elektriker. Bryt strömförsörjningen till alla elled-
ningar innan du påbörjar monteringen. Anslut den korta USB-kabeln med USB-nätdelen och sätt i denna i
strömnätskopplingen. Sätt i den smala, vinklade mini-USB-kontakten i mini-USB-porten, se bild 1 och 4.

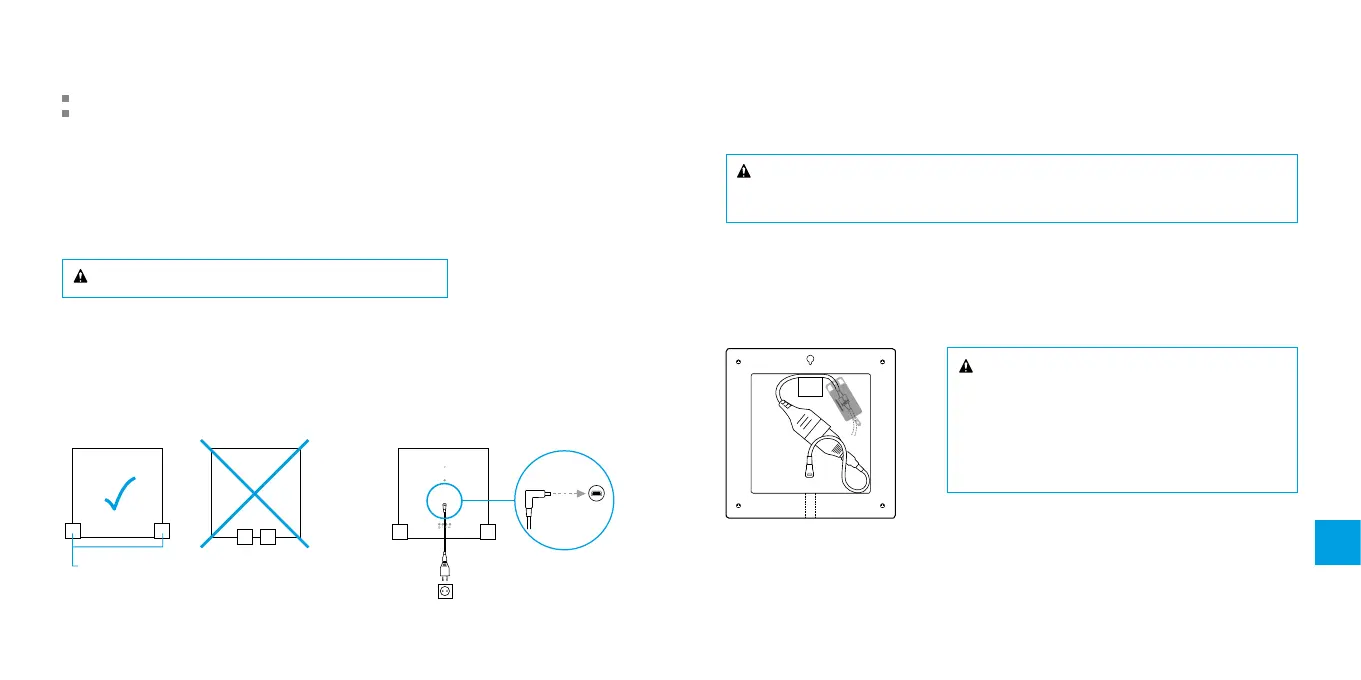

Bild 4
E
F
G
J
VARNING! Anslut mini-USB-kontakten försiktigt till
mini-USB-porten, eftersom USB-kontakten eller USB-porten
annars kan skadas.
Om du känner ett motstånd då du fäster QLOCKTWO i vägg-
hållaren (t.ex. på grund av att kablarna ligger på ett olämpligt
sätt) ska du aldrig trycka eller dra QLOCKTWO till rätt läge
eftersom USB-kontakten eller USB-porten då kan skadas.
Idrifttagning och service
QLOCKTWO kan monteras på två olika sätt:
Stående montering
Väggmontering
Stående montering
Ta bort skyddsfi lmen
Ta bort skyddsfi lmen på frontkåpans framsida. Börja i ena hörnet och dra av fi lmen långsamt. Böj inte
frontkåpan. Skjut därefter de båda medföljande akrylglashållarna till höger och vänster på utsidan av
QLOCKTWO så som visas på bilden.
VARNING! Skyddsfolien ska endast dras av vid akrylglasvarianter.
Strömförsörjning via eluttag
Vid stående montering strömförsörjs produkten via ett uttag. Koppla mini-USB-kontakten till den
medföljande långa USB-kabeln eller den färgade textilkabeln (tillval) till mini-USB-porten på QLOCKTWO,
se bild 3. Anslut den andra änden av kabeln med USB-nätdelen och koppla den till ett nätuttag. Eventuellt
behöver du en adapter för anslutning till ett nätuttag i ditt land (se leveransomfattning/märkning på
förpackningen).
Bild 3
E/C
F
E C
Akrylglashållare
