14
7. Cada calefactor tiene un diagrama de conexionado fijado en el interi-
or de la puerta de acceso. Consulte este diagrama antes de hacer
las conexiones de campo.
Nota importante – Par de apriete de los terminales de
tornillo en la instalación:
Durante el transporte es posible que las conexiones de los terminales
de tornillo se aflojen. Después de la instalación, antes de conectar la ali-
mentación eléctrica al calefactor, revise las conexiones de los terminales
de tornillo para verificar que cumplan con el valor de par de apriete
recomendado de 3.9 N·m (35 lb·pulg.). Las conexiones flojas pueden
ser riesgosas.
8. En los modelos de calefactor MUH0521, MUH0581, MUH072,
MUH078, MUH102, MUH108 y MUH158 pueden usarse conexiones
monofásicas o trifásicas. Estas unidades están cableadas en fábrica
para operación monofásica. Si estos calefactores van a usarse con
alimentación trifásica, reconecte los cables según se indica en el
diagrama de conexionado fijado al calefactor. Puede encontrarse
información adicional en las ilustraciones de conexionado de las
Figuras 3a y 3b, y en las instrucciones que siguen a continuación.
En los modelos MUH0521,MUH0581, MUH072, MUH078, MUH102 y
MUH108 (Figura 3a), mueva sólo los dos cables marcados A1’ y ‘B1’; no
mueva ni cambie ninguna otra conexión. El cable de conexión del ele-
mento calefactor marcado ‘B1’, que está conectado en fábrica a la
bornera de alimentación eléctrica (terminal más cercano a los elementos
calefactores), debe moverse al terminal ‘B’ de la bornera de conexiones
trifásicas.
El cable de conexión A1’ del relé (contactor) debe moverse del terminal
extremo de la bornera de alimentación eléctrica (terminal más cercano
al contactor o a la bornera de control) al terminal ‘A de la bornera inferior
(terminal central).
El modelo MUH158 (Figura 3b) tiene dos borneras de conexiones trifási-
cas ubicadas adyacentes a los relés (contactores). Mueva únicamente
los dos cables marcados 'C1' y 'D1' en cada una de las dos borneras de
conexiones trifásicas, al terminal 'B'. No mueva ni cambie ningún otro
cable.
9. Los accesorios eléctricos, ya sea kits u opciones instaladas en
fábrica, se muestran conectados por una línea de trazos en el dia-
grama de conexionado del calefactor.
10. CALEFACTOR DE 208/240 VOLTS: los calefactores están cablead-
os de fábrica para 240 V. Cuando conecte el calefactor a una
fuente de alimentación de 208 V DEBE intercambiar los cables de
conexión del transformador. Para unidades con una especificación
de 30/40 kW o mayor, intercambie los cables de conexión NARAN-
JA y ROJO del primario. El cable de conexión de color NEGRO es
el COMÚN (retorno) del transformador (50 VA) suministrado con
las unidades de alta potencia (watts). Para calefactores con una
especificación más baja de potencia (kW), intercambie los cables
de conexión NEGRO y ROJO del primario. El cable de conexión de
color BLANCO es el COMÚN (retorno) del transformador de control
suministrado con estos calefactores. Antes de realizar esta reconex-
ión de los cables de conexión del primario del transformador, con-
sulte siempre el diagrama de conexionado en la cubierta del cale-
factor.
A
B
LEAD WIRE
"B1"
ELEMENTS
CONTACTOR
(OR P2)
POWER TERMINAL BLOCK
HEATER FRONT
LEAD WIRE
"A1"
3 PHASE BLOCK
TO ELEMENTS
A
B
LEAD WIRE
"B1"
ELEMENTS
CONTACTOR
(OR P2)
POWER TERMINAL BLOCK
HEATER FRONT
LEAD WIRE
"A1"
3 PHASE BLOCK
TO ELEMENTS
FACTORY-WIRED FOR SINGLE-PHASE POWER FIELD-WIRED FOR THREE-PHASE POWER

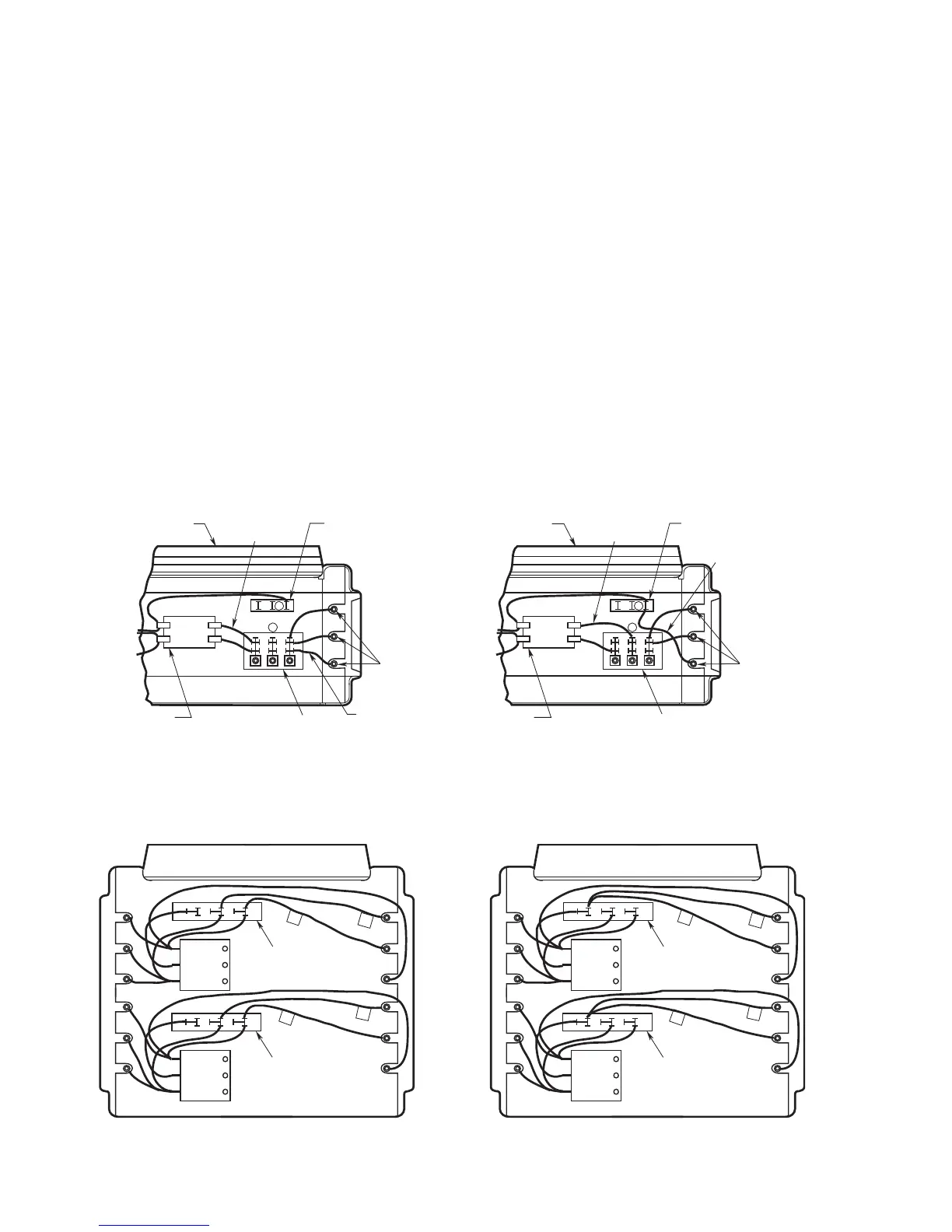

Figura 3a. Conexiones de cables para alimentación monofásica y trifásica (MUH0521, MUH0581, MUH072, MUH078,
MUH102 y MUH108)
B
3 PHASE BLOCK
FACTORY-WIRED FOR SINGLE-PHASE POWER
C
1
D
1
D
1
C
1
C
D
B
C
D
3 PHASE BLOCK
B
3 PHASE BLOCK
FIELD-WIRED FOR THREE-PHASE POWER
C
1
D
1
D
1
C
1
C
D
B
C
D
3 PHASE BLOCK
Figura 3b. Conexiones de cables para alimentación monofásica y trifásica (MUH158)
FRENTE DEL CALEFACTOR
FRENTE DEL
CALEFACTOR
CABLE DE
CONEXIÓN 'A1'
CABLE DE
CONEXIÓN 'A1'
BORNERA DE
CONEXIONES
TRIFÁSICAS
BORNERA DE
CONEXIONES
TRIFÁSICAS
CABLE DE
CONEXIÓN 'B1'
CABLE DE
CONEXIÓN 'B1'
A LOS ELEMENTOS
CALEFACTORES
A LOS ELEMENTOS
CALEFACTORES
ELEMENTOS
CALEFACTORES
ELEMENTOS
CALEFACTORES
CONTACTOR
(Ó P2)
CONTACTOR
(Ó P2)
BORNERA DE
ALIMENTACIÓN ELÉCTRICA
BORNERA DE
ALIMENTACIÓN ELÉCTRICA
CABLEADO EN FÁBRICA PARA ALIMENTACIÓN MONOFÁSICA CABLEADO EN CAMPO PARA ALIMENTACIÓN TRIFÁSICA
BORNERA DE
CONEXIONES
TRIFÁSICAS
BORNERA DE
CONEXIONES
TRIFÁSICAS
BORNERA DE
CONEXIONES
TRIFÁSICAS
BORNERA DE
CONEXIONES
TRIFÁSICAS
CABLEADO EN FÁBRICA PARA ALIMENTACIÓN MONOFÁSICA CABLEADO EN CAMPO PARA ALIMENTACIÓN TRIFÁSICA
