Controls
1
Loudspeaker selectors 1 through 8 – Press the button in to listen
to the desired loudspeakers.
2
Single Pair Direct Switch – Impedance protection switch for the
amplifier/receiver. Use as directed in this owners manual.
Front Panel
3
Connection from amplifier – from the L(left) and R(right)
loudspeaker output of your receiver or amplifier (100 watts
MAX)
4
Loudpeaker Connections – connections to be made from the
QLS8.1 to the desired loudspeakers, with the corresponding
selector on the front panel.
Rear Panel
Typical Hook Up

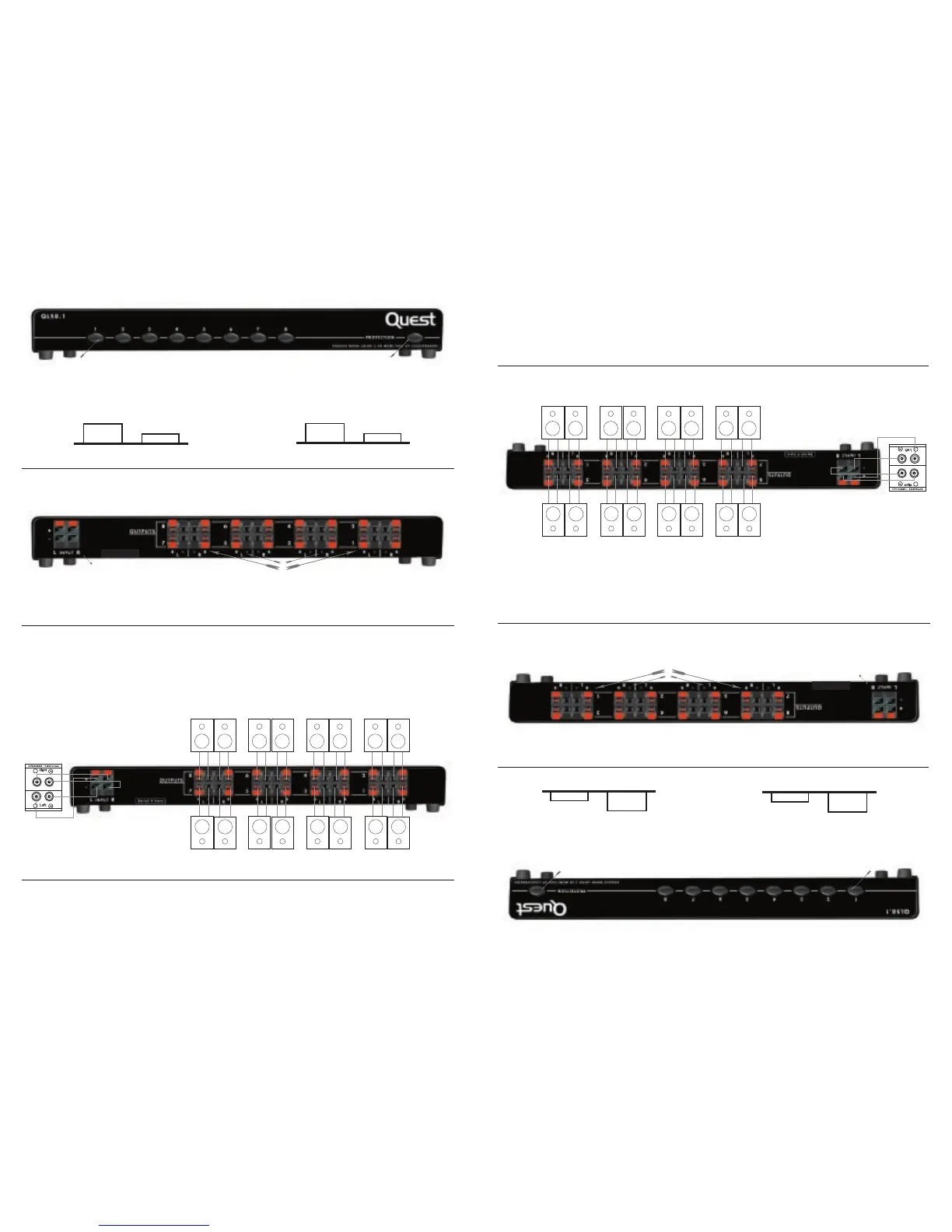

The diagram below shows an overview of a typical system using 8 loudspeaker pairs.
Overview of typical system
Installation Tips
18 or 16 gauge stranded loudspeaker wire is recommended. 14 gauge is recommended for runs longer than 50 feet.
You can mix any combination of 4, 6, 8 and 16 ohm loudspeakers
Wire according to local laws. Specific "CL" fire rating may be required according to your local building codes. Your dealer may know
more about obtaining such wire.
Avoid running close to AC power wiring for safety and to avoid the possibility of picking up any noise.
Connect to receiver/amplifier R/L
loudspeaker output
Loudspeaker OFF
Loudspeaker ON
Amplifier
Single Pair
OFF
Single Pair
Engaged
Panneau avant
1
Haut-parleurs 1 à 8 – Appuyez sur le bouton pour sélectionner
les haut-parleurs désirés.
2
Single Pair Direct Switch - Interrupteur de protection d’impé-
dance pour l’amplificateur/récepteur. Utilisez-le tel que men-
tionné dans le présent guide.
Panneau Avant
3
À raccorder à l’amplificateur – sortie haut-parleur du récep-
teur ou de l’amplificateur (100 watts maximum) 4
Raccordement des haut-parleurs – raccordements à faire entre
le QLS8.1 et les haut-parleurs.
Panneau Arrière
Utilisation Typique
Voici le plan d’ensemble d’un système qui utilise huit paires d’haut-parleurs.
Plan d’ensemble d’un système typique
Conseils pour l’installation
Fil torsadé pour haut-parleur, calibre 18 ou 16. Un fil de calibre 14 est conseillé pour les longueurs de plus de 15 mètres (50 pi).
Vous pouvez combiner des haut-parleurs de 4, 6, 8 et 16 ohms.
Raccordez les haut-parleurs conformément aux lois régionales. La classification des éléments résistants au feu peut être nécessaire selon
le code du bâtiment de votre région. Votre représentant peut vous conseiller sur ce type de fil.
Évitez de faire passer les fils proche d’un câblage CA pour des fins de sécurité et pour éviter les risques de bruits parasites.
Raccordez aux sorties Gauche/ Droit
de l’amplificateur/récepteur
Haut-parleur
non éngagé “OFF”
Haut-Parleur
éngagé “ON”
Une paire
“OFF”
Une paire
Engagé
Amplificateur
