Quick A 712 - Page 6

6
AFR 700/1000/1400W - REV012A
IT

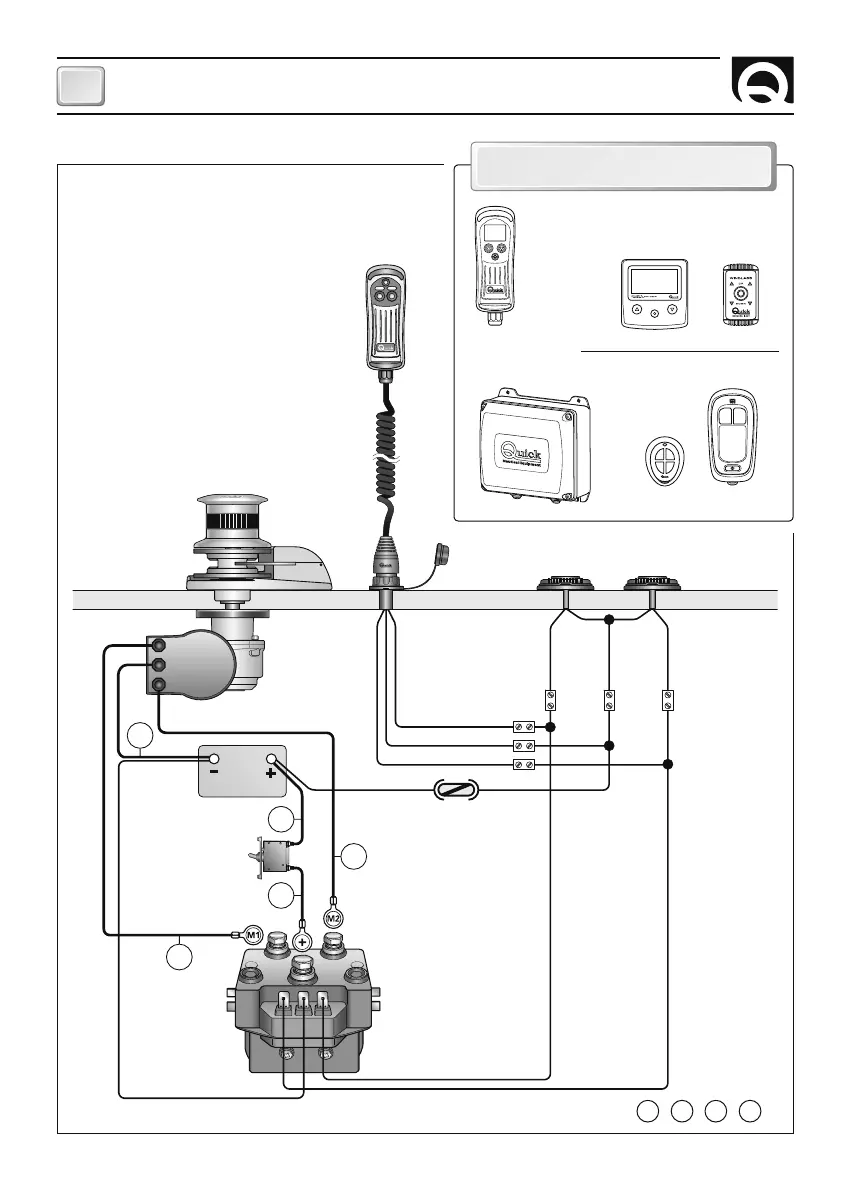

SISTEMA BASE
SCHEMA DI COLLEGAMENTO
GENERALE PAG. 44
PULSANTIERA
MULTIUSO
MOD. HRC 1002
SALPA ANCORA
MOTORE
BATTERIA
INTERRUTTORE
MAGNETO
IDRAULICO
(vedi tabella pag.4)
CASSETTA
TELERUTTORI
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
PULSANTI A PIEDE MOD. 900U E 900D
NERO
MARRONE
BLU
A1
FUSIBILE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4
MARRONE
NERO
BLU
L1
L2
L3
L3
L4
SCHEMA DI COLLEGAMENTO
CONTACATENA
DA PANNELLO
COMANDO
DA PLANCIA
PULSANTIERA
CONTACATENA
TASCABILE - PULSANTIERA
RICEVITORE
ACCESSORI QUICK
®
PER L'AZIONAMENTO
DEL SALPA ANCORA
TRASMETTITORI
RADIOCOMANDI
