RRC HT4/8 - REV001A
Handfunksender RRC HT4 Thruster und Funkempfänger RRC R04
Das Drücken der Taste
(Heben des Ankers) führt zur Aktivierung des Relais 1 am Empfänger.
Das Drücken der Taste
(Senken des Ankers) führt zur Aktivierung des Relais 2 am Empfänger.
Das gleichzeitige Drücken der Tasten führt zur Annullierung der Übertragung.
Das Drücken der Taste
(Bug links) führt zur Aktivierung des Relais 3 am Empfänger.
Das Drücken der Taste
(Bug rechts) führt zur Aktivierung des Relais 4 am Empfänger.
Es gibt eine Verzögerung der Übertragung von 2 Sekunden, wenn man von der Taste
(Bug links) zur Taste (Bug
rechts) wechselt, und umgekehrt.
Das gleichzeitige Drücken der Tasten führt zur Annullierung der Übertragung.
Handfunksender RRC HT4 Thruster und Funkempfänger RRC R06
Das Drücken der Taste
(Heben des Ankers) führt zur Aktivierung des Relais 1 am Empfänger.
Das Drücken der Taste
(Senken des Ankers) führt zur Aktivierung des Relais 2 am Empfänger.
Das gleichzeitige Drücken der Tasten führt zur Annullierung der Übertragung.
Das Drücken der Taste
(Bug links) führt zur Aktivierung des Relais 3 am Empfänger.
Das Drücken der Taste
(Bug rechts) führt zur Aktivierung des Relais 4 am Empfänger.
Es gibt eine Verzögerung der Übertragung von 2 Sekunden, wenn man von der Taste
(Bug links) zur Taste (Bug
rechts) wechselt, und umgekehrt.
Das gleichzeitige Drücken der Tasten führt zur Annullierung der Übertragung.
Das gleichzeitige Drücken von 3 oder mehr Tasten führt zur Annullierung der Übertragung.
COM
SHEILD
PROG
relè 4relè 3
NO2
NO1
NO4
NO3
V
+ V -
relè 1 relè 2
ANT
COM
SHEILD
PROG
relè 1 relè 2
relè 3 relè 4
relè 5 relè 6
relè 8relè 7
relè 10relè 9
relè 12relè 11
NO1
N
O
3
N
O
5
NO2
NO4
NO6
NO8
NO10
NO12
N
O
7
N
O
9
N
O
1
1
V + V -
ANT

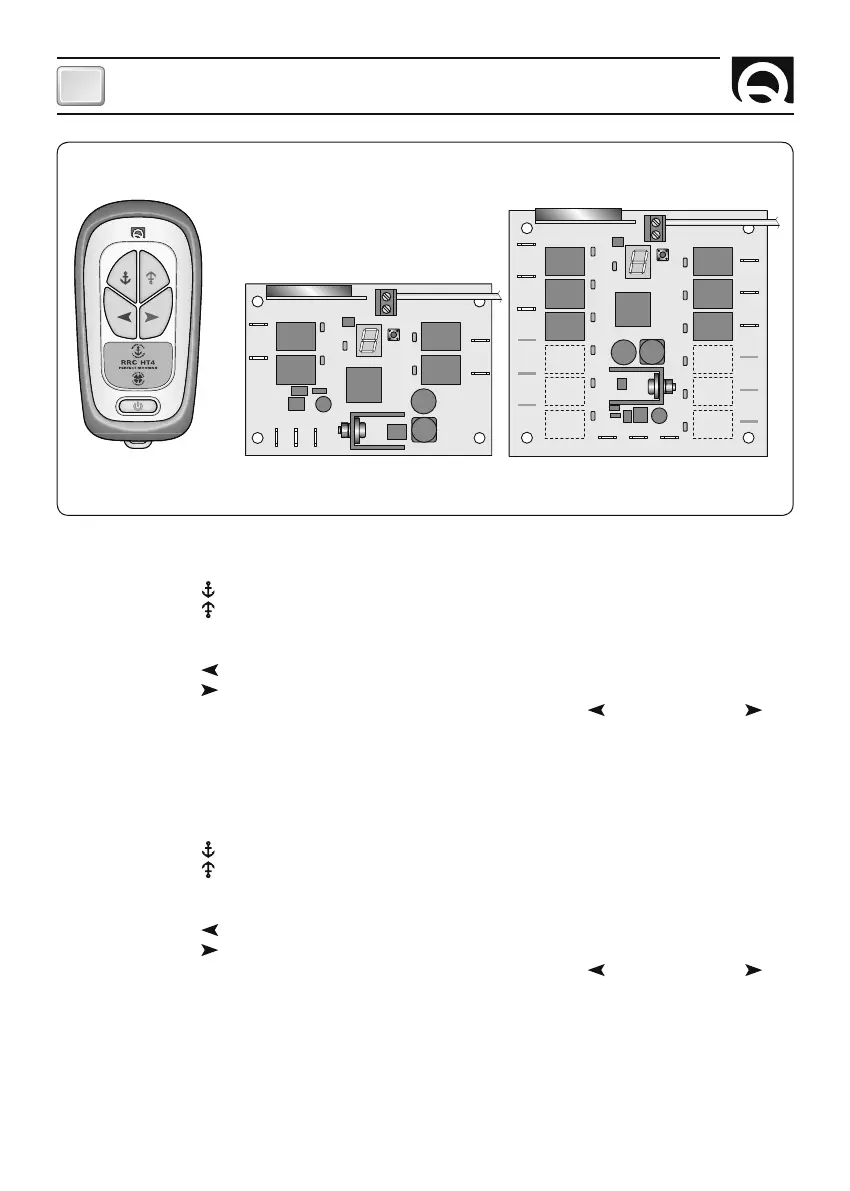

ÜBEREINSTIMMUNG VON GEDRÜCKTER TASTE UND AKTIVIERTEM RELAIS
HANDFUNKSENDER
RRC HT4 THRUSTER
FUNKEMPFÄNGER RRC R04 FUNKEMPFÄNGER RRC R06
BETRIEB
