Riduttore di Tensione Switching
Switching Voltage Reducer
Abaisseur de Tension Switching
Switching Abspanner
Reductor de Voltaje Switching
VRS 10
10
I
8
t
V in +24 Vdc
V out +13,5 Vdc
GND
VERBRAUCHER
12 V
BATTERIE
24 V
18
BETRIEB
D
ABB. 1

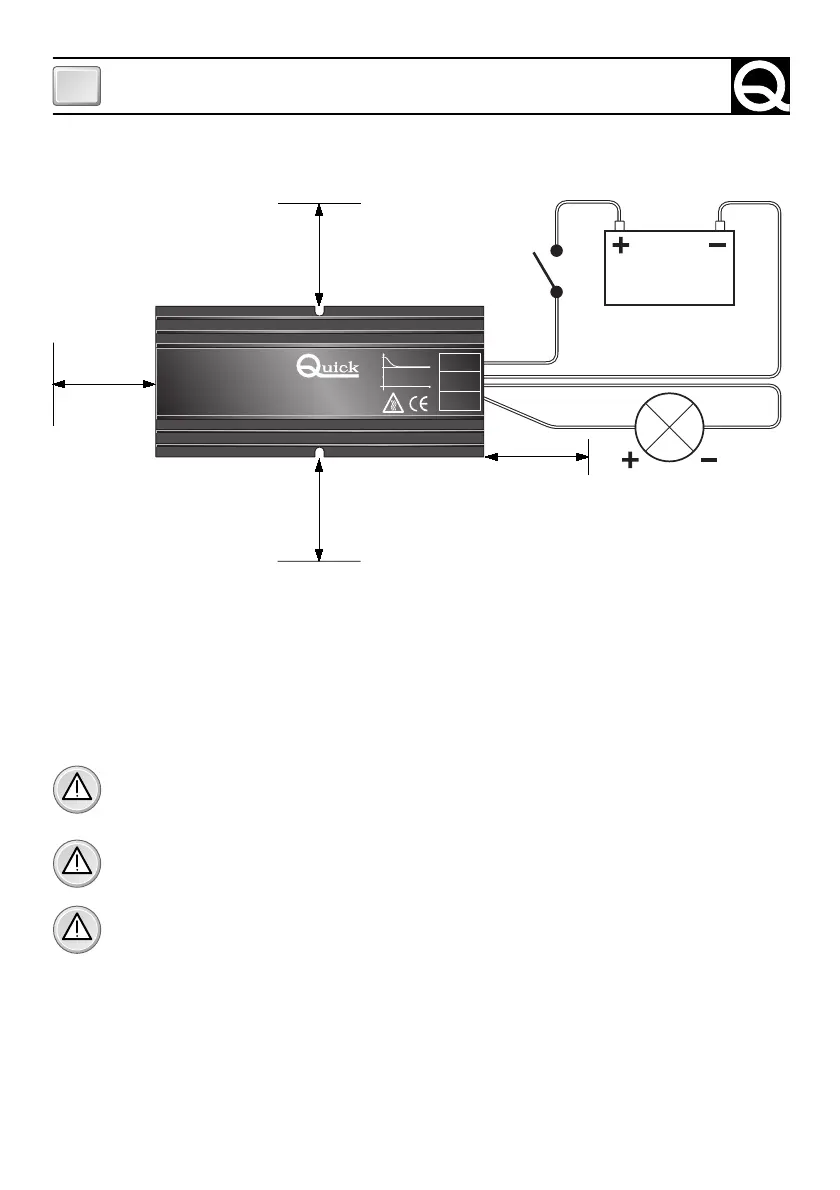

ELEKTRISCHER ANSCHLUSS DES GERÄTS
Die elektrischen Anschlüsse wie in Abb. 1 dargestellt ausführen.
Stets die auf den Eingangs- oder Ausgangskabeln angeführte Polung berücksichtigen.
Die elektrischen Anschlüsse müssen in Übereinstimmung mit den örtlichen Vorschriften für die
Ausführung von elektrischen Anlagen ausgeführt werden.
ACHTUNG: Vor Anschluss der Batterien aufmerksam die Polung der von den Batterien
kommenden Kabel kontrollieren. Eine Verpolung kann das Ladegerät ernsthaft beschädigen,
auch wenn es durch eine Sicherung geschützt ist.
ACHTUNG: Vor dem Anschließen bzw. Abtrennen der Kabel von den Kabelschuhen des
Reduziertransformators muss sichergestellt werden, dass diese nicht an Spannung liegen.
ACHTUNG: Der Gebrauch von Kabeln mit ungeeignetem Querschnitt sowie der falsche
Anschluss der Klemmen oder der elektrischen Verbindungen kann eine gefährliche
Überhitzung der Anschlussklemmen und der Kabel verursachen.
