Riduttore di Tensione Switching
Switching Voltage Reducer
Abaisseur de Tension Switching
Switching Abspanner
Reductor de Voltaje Switching
VRS 10
10
I
8
t
V in +24 Vdc
V out +13,5 Vdc
GND
USUARIO
12 V
BATERIA
24 V
22
FUNCIONAMIENTO
E
FIG. 1

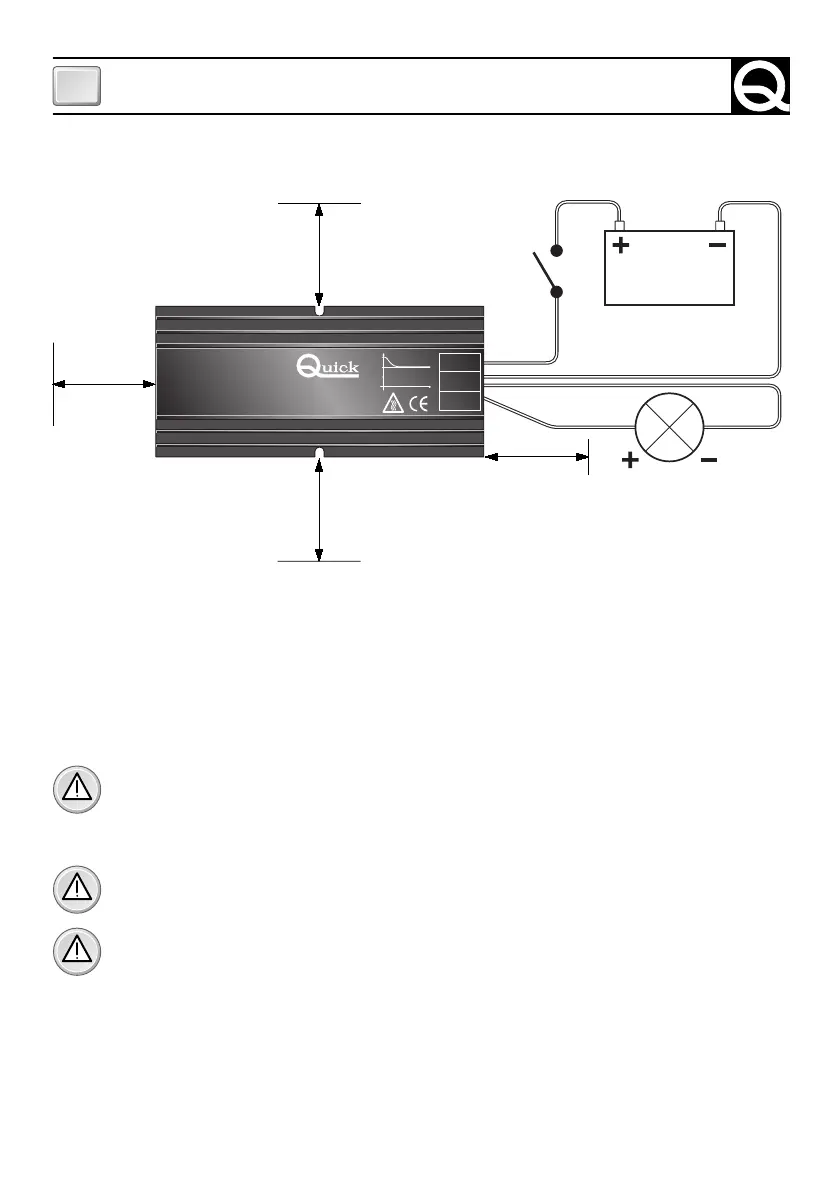

CONEXIÓN ELÉCTRICA DEL EQUIPO
Efectuar las conexiones eléctricas como se muestra en el esquema de fig. 1.
Respetar siempre la polaridad indicada en los cables de entrada o de salida.
Las conexiones eléctricas deben realizarse de acuerdo con las normas locales correspondientes a
las instalaciones eléctricas.
ATENCIÓN: antes de efectuar la conexión de las baterías deberá controlarse atentamente
la polaridad de los cables provenientes de la batería. Recuerden que una inversión de
polaridad puede provocar graves daños al cargador de baterías. Aun si está protegido por
un fusible.
ATENCIÓN: antes de conectar o desconectar los cables de los terminales eléctricos del
reductor, asegurarse de que los cables no estén bajo tensión.
ATENCIÓN: la utilización de cables de sección no adecuada y la errónea conexión de los
terminales o de las uniones eléctricas pueden provocar un sobrecalentamiento peligroso
de los terminales de conexión y de los cables.
