6
INSTALLAZIONE
I
5 cm
5 cm
5 cm
5 cm
Riduttore di Tensione Switching
Switching Voltage Reducer
Abaisseur de Tension Switching
Switching Abspanner
Reductor de Voltaje Switching
VRS 10
10
I
8
t
V in +24 Vdc
V out +13,5 Vdc
GND

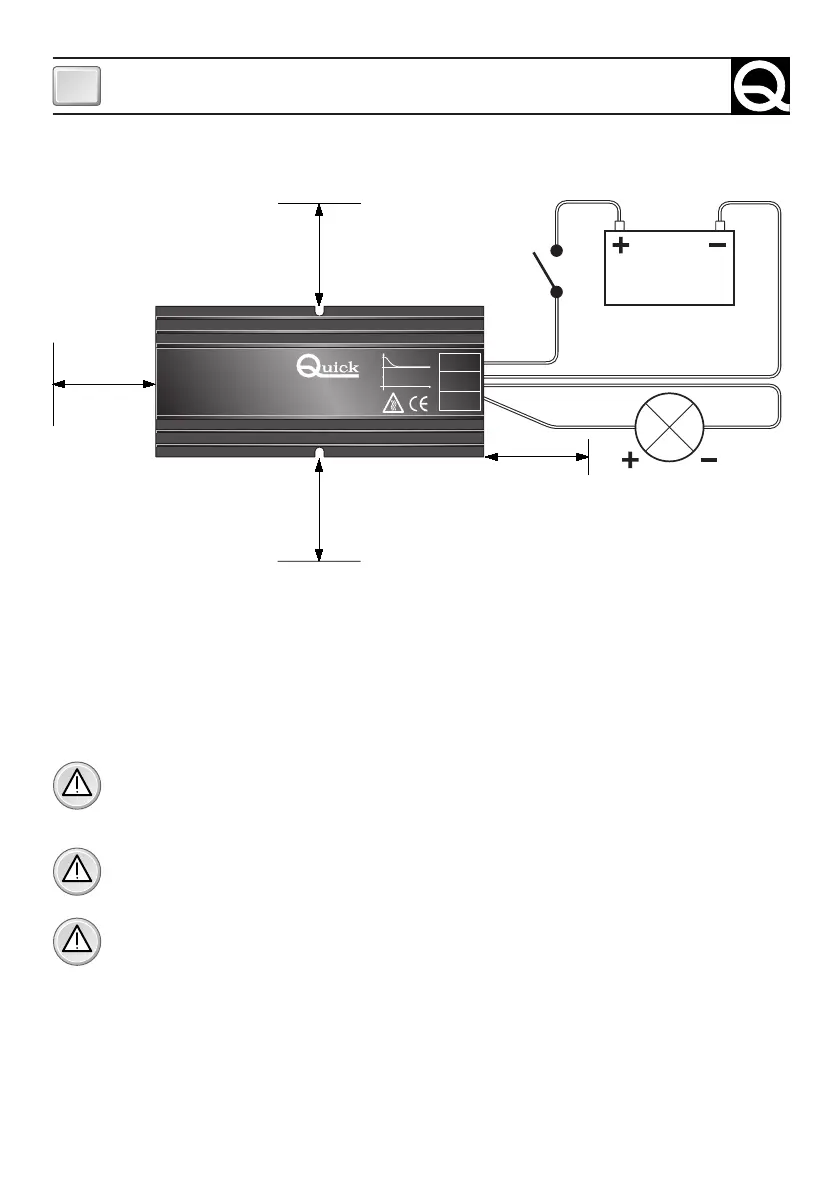

FIG. 1
COLLEGAMENTO ELETTRICO DELL’APPARECCHIO
Effettuare i collegamenti elettrici come mostrato nello schema di fig.1.
Rispettare sempre la polarità indicata sui cavi di ingresso o di uscita.
Le connessioni elettriche devono essere realizzate in accordo alle norme locali relative agli im-
pianti elettrici.
ATTENZIONE: prima di effettuare il collegamento alle batterie verificare attentamente la
polarità dei cavi provenienti dalla batteria. Infatti un’inversione di polarità potrebbe danneg-
giare seriamente il riduttore di tensione anche se protetto tramite fusibile.
ATTENZIONE: prima di collegare o scollegare i cavi dai terminali elettrici del riduttore, ac-
certarsi che i cavi non siano sotto tensione.
ATTENZIONE: l’utilizzo di cavi di sezione non adeguata e l’errata connessione dei terminali
o delle giunzioni elettriche possono provocare un surriscaldamento pericoloso dei terminali
di collegamento e dei cavi.
UTILIZZATORE
12 V
BATTERIA
24 V
