Range Master RM50000 Series - Page 14

14
PREPAREZ LA HOTTE
Enlever la hotte dans l’emballage et
controller le contenu.

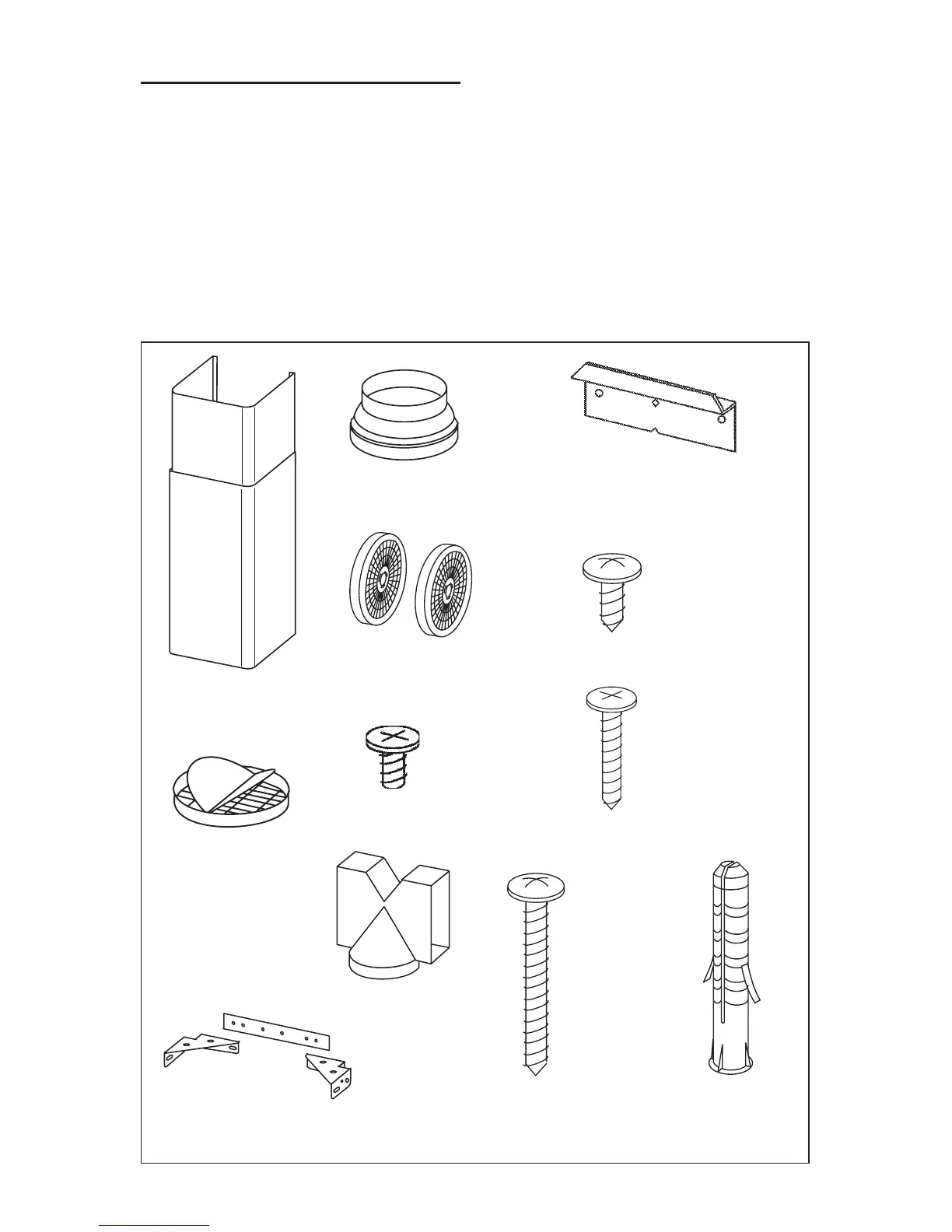

Vous devez recevoir :
1 - Hotte
1 - Conduit décoratif
1 - Adaptateur
2 - Filtres version recyclant l’air
1 - Sachet (B080810471) avec:
1 -Étrier d’assemblage
1 -Collier d’évacuation
1 -Étrier de support
ETRIER
D’ASSEMBLAGE
COLLIER
D’EVACUATION
ETRIER DE SUPPORT
8 VIS D’ASSEMBLAGE
(4.8 x 38mm Tête ronde)
8 CHEVILLES
4 VIS
D’ASSEMBLAGE
(3.9 x 9.5 mm Tête
ronde)
CONDUIT
DECORATIVE
4 VIS
D’ASSEMBLAGE
(3.4 x 15 mm Tête
plate)
8 -Vis d’assemblage
(4.8 x 38mm Tête ronde)
4 -Vis d’assemblage
(3.9 x 9.5mm Tête ronde)
8 -Chevilles
1 -Espacement
4 -Vis d’assemblage
(3.4 x 15mm Tête plate)
2 -Vis d’assemblage
(3.9 x 6mm Tête plate)
1 - Instructions pour l’installation
ADAPTATEUR
FILTRES VERSION
RECYCLANT L’AIR
ESPACEMENT
fig.1
2 VIS
D’ASSEMBLAGE
(3.9 x 6 mm Tête
plate)
