r
t,
8

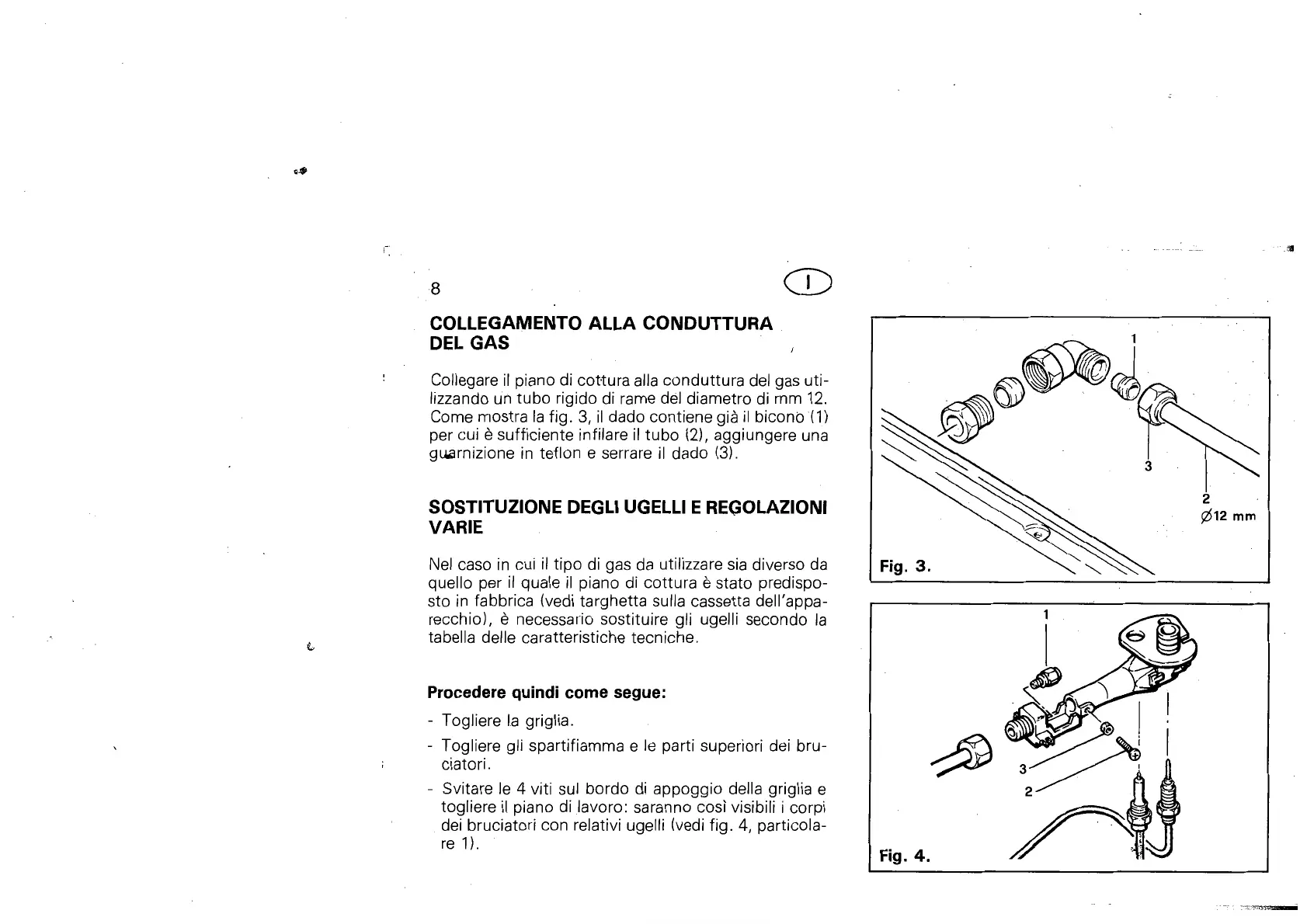

COLLEGAMENTO ALLA
CONDUTTURA
DEL
GAS
CD
Collegare
il
piano di coHura alia conduttura del gas uti-
lizzando un
tubo
rigido di rame del diametro di
mm
12.
Come mostra
Ia
fig.
3,
il
dado contiene gia
il
bicono
(1)
per cui e sufficiente infilare
il
tubo
(2), aggiungere una
gu.arnizione
in
teflon e serrare
il
dado (3).
SOSTITUZIONE DEGLI UGELLI E REGOLAZIONI
VARIE
Nel caso
in
cui
il
tipo di gas
da
utilizzare
sia
diverse
da
quello per
il
quale
il
piano di cottura e stato predispo-
sto
in
fabbrica (vedi targhetta sulla cassetta dell'appa-
recchio), e necessaria sostituire gli ugelli secondo
Ia
tabella delle caratteristiche tecniche.
Procedere quindi come segue:
- Togliere
Ia
griglia.
- Togliere gli spartifiamma e
le
parti superiori dei bru-
ciatori.
- Svitare
le
4 viti sui bordo di appoggio della griglia e
togliere
il
piano di lavoro: saranno cosi visibili i corpi
dei bruciatori con relativi ugelli (vedi fig. 4, particola-
re
1).
~@~.1.
~
~,
~
3~
---::&
¢12
mm
Fig.
3.
Fig.
4.
-11
··-;;~~
