Rapido SP 1.1 - Page 2

2

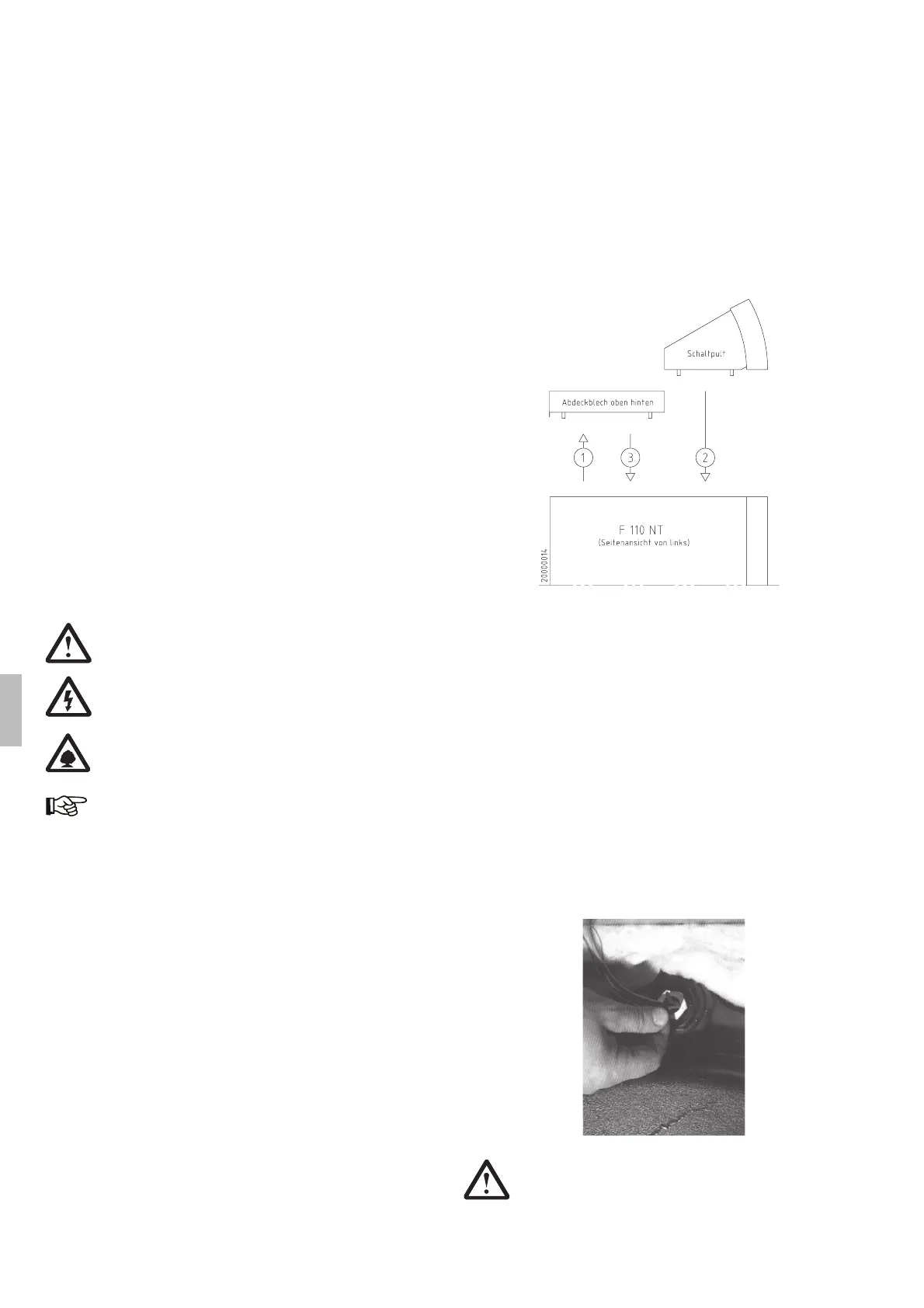

Abb. 5.1
Abb. 5.2
1 Vorschriften, Richtlinien und Regeln ................. 2
2 Beschreibung ...................................................... 2
3 Lieferumfang ....................................................... 2
4 Zubehör ................................................................ 2
5 Montage Schaltpult ............................................. 2
6 Verdrahtung ......................................................... 3
6.1 rapidomatic T2 S ................................................... 3
6.2 rapidomatic T2.3 S ................................................ 3
6.3 rapidomatic TZ 2.3.3 SV ........................................ 4
6.4 comfortmatic T / RFFT .......................................... 4
6.5 Anschluss Brandschutzthermostat
(betrifft Österreich) ................................................ 4
6.6 Anschluss Brandschutzmagnetventil
(betrifft Österreich) ................................................ 4
6.7 rapidomatic TS ...................................................... 4
6.8 Anschluss Raumuhrenthermostat RTU ................. 4
7 Schaltplan ............................................................ 5
8 Bedienung ............................................................ 6
Inhaltsverzeichnis
Symbole und Warnhinweise
In der Installationsanleitung werden folgende Benennun-
gen bzw. Zeichen für besonders wichtige Hinweise
benutzt.
Angaben bzw. Ge- und Verbote zur Verhütung von
Personen- oder schweren Sachschäden.
Angaben zu Arbeiten an der elektrischen Anlage.
Hinweise zum Umweltschutz.
Hinweise zu wichtigen Informationen oder zur
einfacheren Handhabung.
• Entfernen Sie das obere Blech der Kesselverkleidung (1)
• Rollen Sie die Kapillarrohre und Kabel aus.
• Führen Sie die Kapillarrohre und die Kabel durch die
Öffnung der Kesselverkleidung.
• Schließen Sie den Kesselfühler an dem gekennzeich-
neten Kabel an.
• Setzen Sie das Schaltpult auf den Kessel, und drücken
Sie es in die Rastbuchsen der Verkleidung (2).
• Schieben Sie die Fühlerelemente in die Tauchhülse
des Kessels (Abb 5.2).
• Bringen Sie die Sicherungsfeder zum Schutz gegen
Herausrutschen der Fühlerelemente an.
2 Beschreibung
Die Schaltpulte SP 1.1 und SP 1.2 finden bei einstufigen
Wärmeerzeugern Anwendung. Sie sind mit einem Kessel-
temperaturregler 30 - 90°C, mit Kesseltemperaturan-
zeige, Sicherheitstemperaturbegrenzer, Hauptschalter on/
off, auto/man/TÜV-Schalter, auto/man-Schalter für
Speicherladepumpe, auto/man- Schalter für Heizungsum-
wälzpumpe und einer Störlampe ausgerüstet.
1 Vorschriften
Zu beachten sind die Installationsvorschriften für Hei-
zungsanlagen sowie die örtlichen Vorschriften des EVU
und VDE.
Für Österreich: Zu beachten sind die Bauordnung, die
Mineralölverordnung bzw. die Ölfeuerungsgesetze der
Bundesländer, die geltenden ÖNORMEN und EN-Nor-
men, die örtlichen Vorschriften des EVU sowie die ÖVE-
Vorschriften.
3 Lieferumfang
Schaltpult kartonverpackt.
4 Zubehör
Zusammen mit den Schaltpulten SP 1.1 und SP 1.2 kön-
nen witterungsgeführte Heizkreisregelungen vom Typ
rapidomatic T und rapidomatic TZ eingesetzt werden.
5 Montage Schaltpult
Das Schaltpult kann mittels Rastbolzen auf die obere
Kesselverkleidung aufgesteckt werden.
Nach dem Einsetzen der Kapillar- und Fühler-
elemente in die dafür vorgesehene Tauchhülse
und der Sicherung gegen Herausrutschen ist
unbedingt darauf zu achten, dass die Kapillare
nicht mit rauchgasführenden Teilen in Berüh-
rung kommen (Brennertür).
