PRIEKIO, GALO BEI PAGRINDINĖS PLOKŠTĖS BENDRAS PLANAS
– žiūrėkite Pav. I
1 – Dujų prijungimo atvamzdis
Matmenys
PAGRINDINĖS PLOKŠTĖS SCHEMA
– žiūrėkite Pav. II
1 – didelis degiklis 2 – vidutinis degiklis 3 – vidutinis degiklis 4 – mažas degiklis
DEGIKLIŲ VALDYMO RANKENĖLĖS
- žiūrėkite Pav. III
Rankenėlė 1 - degiklis 1
Rankenėlė 2 - degiklis 2
Rankenėlė 3 - degiklis 3
Rankenėlė 4 - degiklis 4
Degiklių valdymas - žiūrėkite Pav. III
Padėtys A – Dujų tiekimas į degiklį uždarytas
Padėtys B – Maksimali liepsna
Padėtys C – Minimali liepsna – taupioji
DĖMESIO!
Viryklė neturi pejzo uždegiklio. Norėdami uždegti degiklį būtina turėti išorinį uždegimo šaltinį (uždegtą
degtuką, žiebtuvėlį ir pan.).
VIRYKLĖS PASTATYMAS –
žiūrėkite Pav. IV
Viryklę būtina pastatyti stabiliame paviršiuje bei suderinti kojelių aukštį. Būtina išlaikyti minimalius atstumus
nuo šoninių ir galinių sienų. Virš viryklės negali būti jokiu degių elementų (baltų, medinių lentynų ir pan.).
Rekomenduojama išlaikyti minimalius atstumus, nurodytus Pav. IV.
Prieš viryklės montavimą virtuvėje būtina įsitikinti ar patalpą atitinka teisės aktų reikalavimus.
Reikalavimai virtuvės patalpai:
• Minimalus aukštis 2,2 m.
• Užtikrinti oro tiekimą, reikalingą tinkamam dujų degimui. Oro tiekimas negali būti mažesnis negu
2m
3
/h - 1kW degiklių galios. Oras gali būti tiekiamas iš išorės minimaliai 100 cm
2
skersmens kanalu
arba netiesiogiai iš gretimų patalpų, kuriose įrengti ventiliacijos kanalai, turintis išėjimus į lauką.
• Užtikrinti traukos-pūtimo oro cirkuliacijos sistemos veikimą (mažiausiai 1,5 kartų oro keitimas per
valandą).
• Užtikrinti dujų degimo medžiagų nuvedimą, pav. kamino kanalu.
Virtuvės patalpa turi būti sausa, joje turi būti įrengta ventiliacijos sistemą, atitinkantį techninius reikalavimus.
DĖMESIO!
Viryklės apsivertimas gali sukelti sunkius sužalojimus!
VIRIMAS

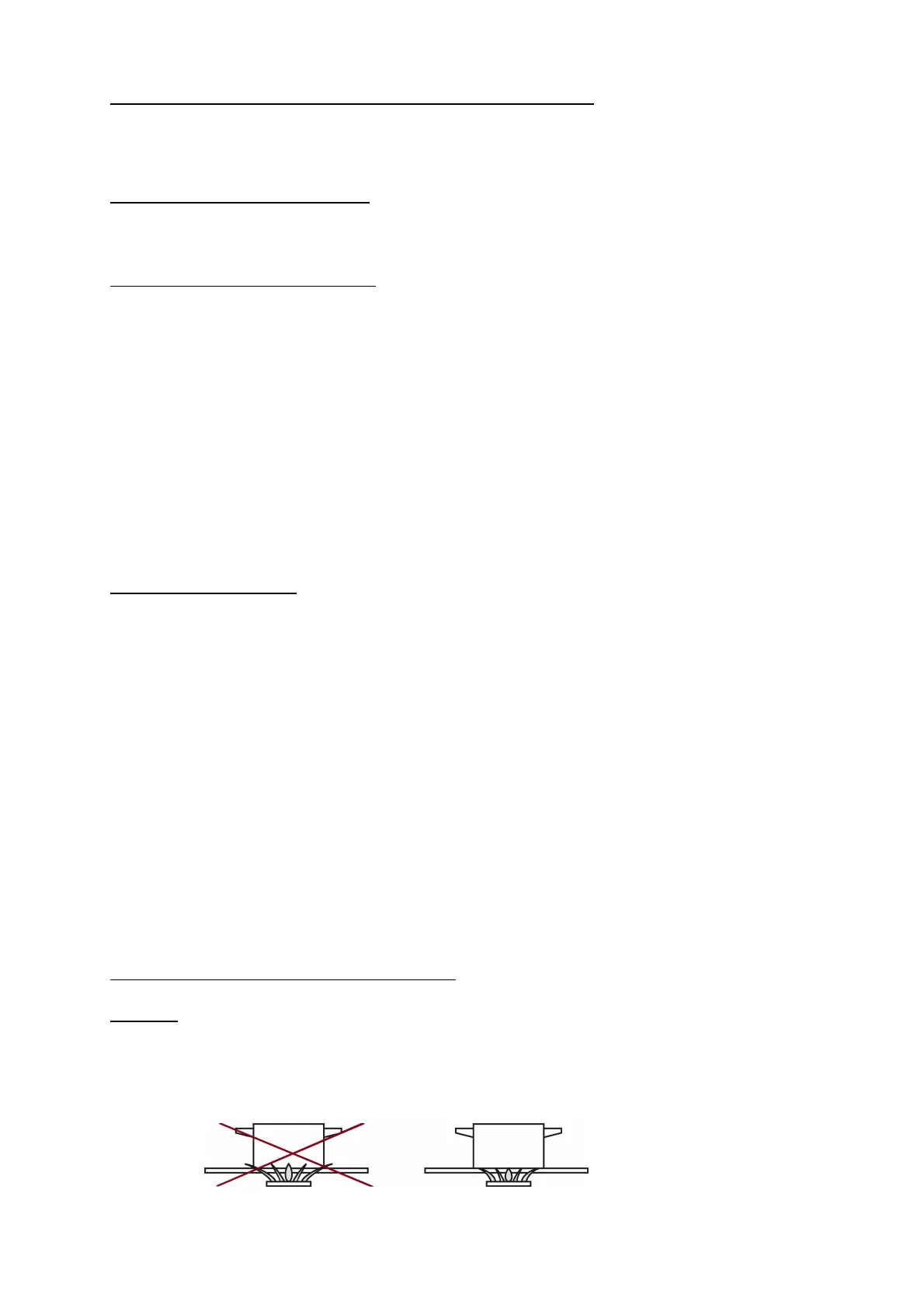

DEGIKLIO PASIRINKIMAS
Virš kiekvienos rankenėlės randasi atitinkamas degiklio simbolis. Degiklį pasirinkite pagal naudojamo puodo
dydį. Liepsna negali būti didesnė nei puodo skersmuo.
