WIDOK OGÓLNY FRONTU, ORAZ PŁYTY GŁÓWNEJ
– patrz Rys. I
1 – Króciec podłączenia gazu
Wymiary
WIDOK PŁYTY GŁÓWNEJ
– patrz Rys. II
1 – palnik duży 2 – palnik średni 3 – palnik średni 4 – palnik mały
POKRĘTŁA STERUJĄCE PALNIKAMI
- patrz Rys. III
Pokrętło 1 - palnik 1
Pokrętło 2 - palnik 2
Pokrętło 3 - palnik 3
Pokrętło 4 - palnik 4

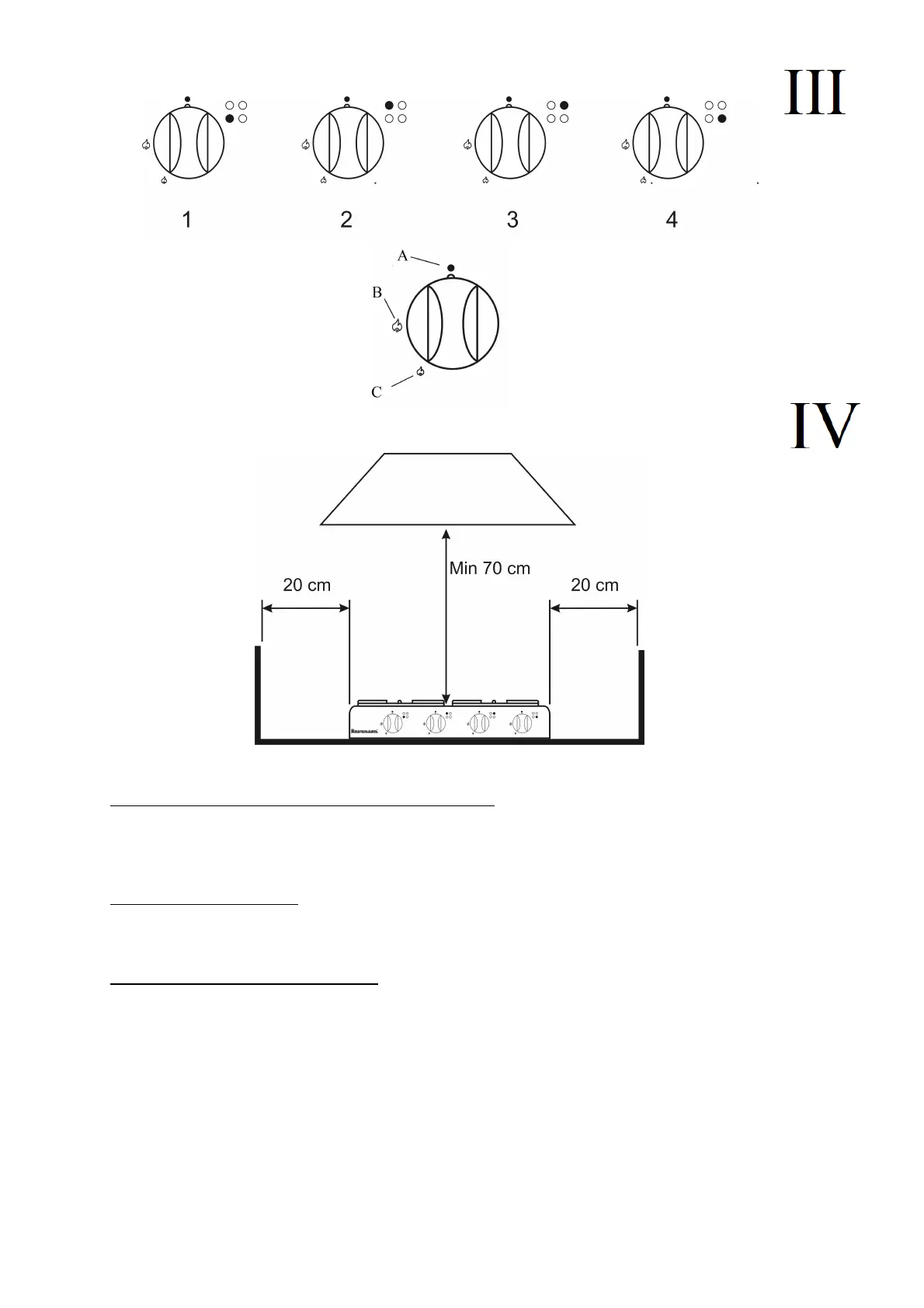

Sterowanie palnikami - patrz Rys. III
Pozycja A – Zamknięty dopływ gazu do palnika
Pozycja B – Płomień maksymalny
Pozycja C – Płomień minimalny – oszczędnościowy
