Ravanson PM-7500S - Page 6

6

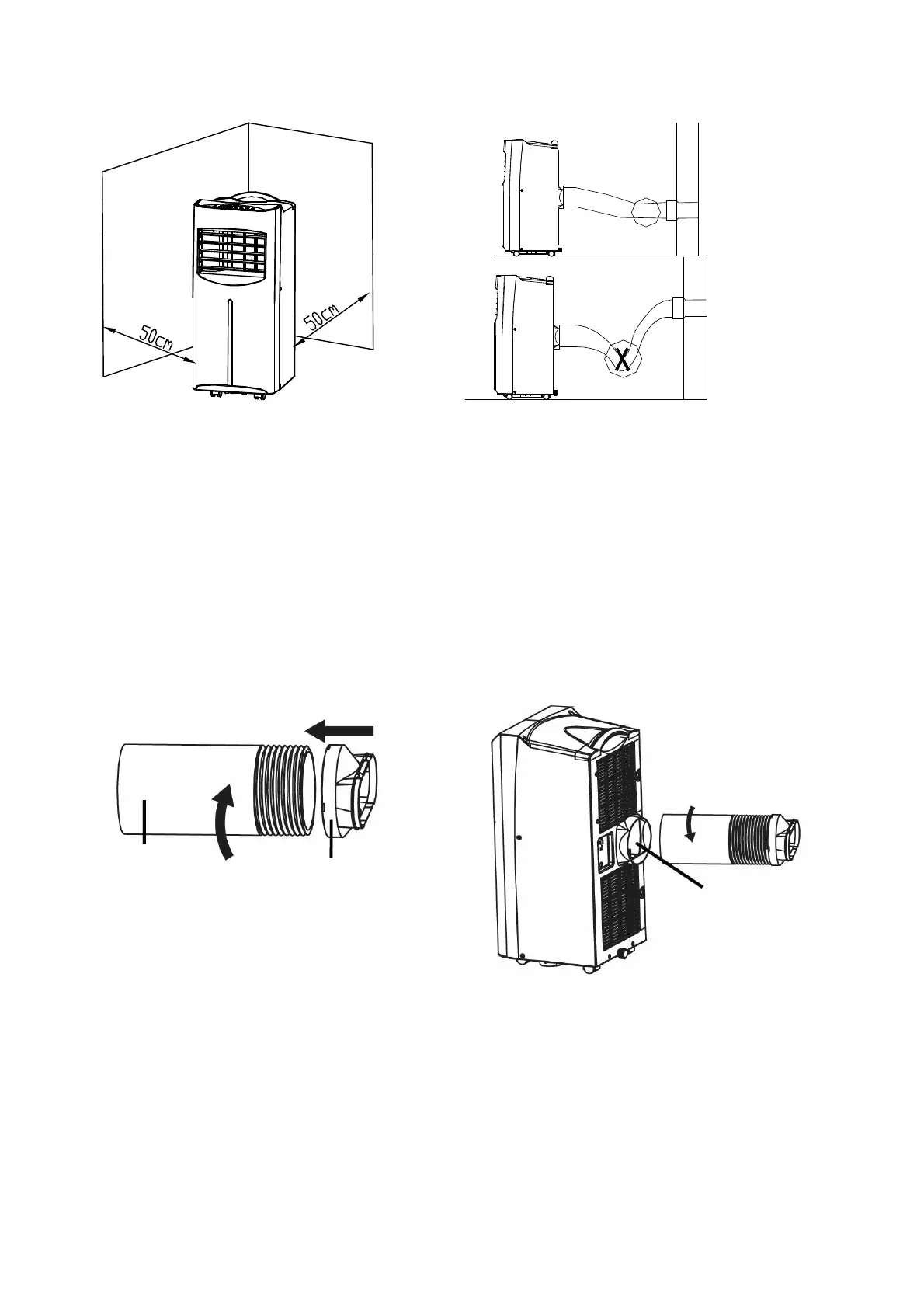

Rys. B
Odprowadzenie
powietrza
IV. INSTALACJA URZĄDZENIA ZA POMOCĄ ZESTAWU OKIENNEGO
UWAGA!
Zestaw jest przeznaczony wyłącznie do instalacji z przesuwanymi oknami lub drzwiami.
Nie używać zestawu do montażu w piwnicznych okienkach.
Krok 1
Sprawdź dokładne wymiary okna i zestawu akcesoriów do montażu okiennego. Jeśli suwak do regulacji okiennej
jest zbyt długi, możesz go przyciąć odpowiednimi narzędziami, jeśli natomiast jest zbyt krótki – dłuższy suwak
możesz dokupić w marketach budowlanych.
Krok 2
Połącz wąż odprowadzający z łącznikiem (Rys A). Podłącz wąż do wylotu powietrza z tyłu urządzenia (Rys. B).
Wkręć go, obracając w kierunku przeciwnym do ruchu wskazówek zegara.
Krok 3.
Włóż łącznik węża w adapter okienny (Rys. C). Dopasuj adapter do szerokość okna (pionowo lub poziomo),
a następnie dokręć śrubę, blokując przesuwanie się adaptera (Rys. D). Upewnij się, że adapter pasuje do okna
i pozostaje na miejscu. Zamknij okno tak, żeby adapter pozostawał w szczelinie pomiędzy oknem, a ościeżnicą
bądź parapetem (Rys. E).
Wąż
odprowadzający
Łącznik węża
Rys. A
