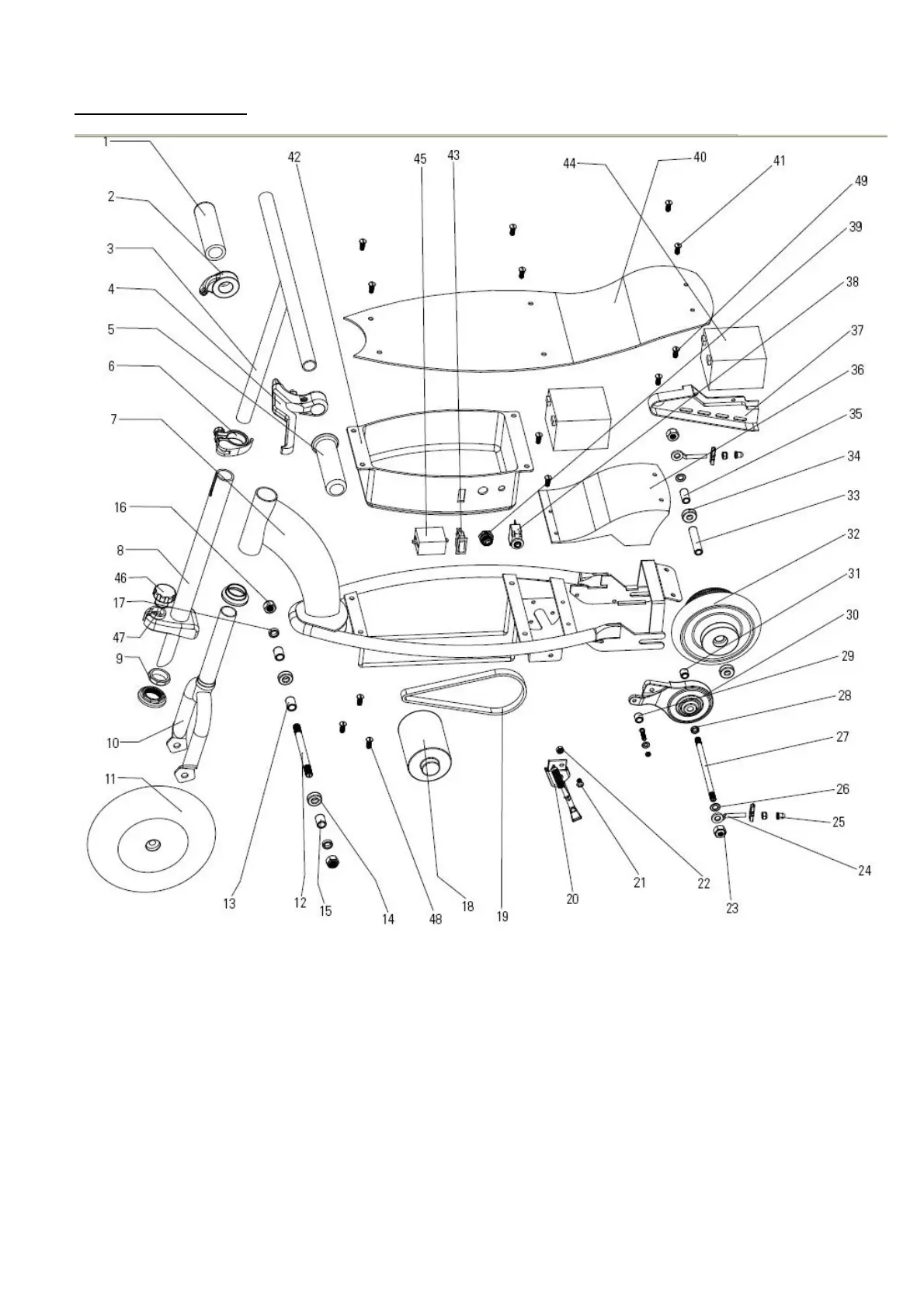

Installation und Teile:
1. Handgriff rechts / 2. Gashebel / 3. Lenker / 4. Bremshebel / 5. Handgriff links / 6. Klemmverschluss / 7.
Rahmen / 8. Verlängerungsrohr / 9. Lenkkopf / 10. Lenkgabel / 11. Vorderrad / 12. Vorderachse / 13.
Abstandshalter / 14. Lager / 15. Abstandhalter / 16. Mutter / 17. Dichtung / 18. Elektromotor / 19. Keilriemen /
20. Kickständer / 21. Schraube / 22. Mutter / 23. Mutter / 24. Ringschraube / 25. Plastikkappe / 26. Dichtung /
27. Hinterachse / 28. Abstandhalter / 29. Abstandhalter / 30. Bremse / 31. Abstandhalter / 32. Hinterrad / 33.
Abstandhalter / 34. Lager / 35. Abstandhalter / 36. Schutzblech / 37. Seitenblech / 38. Hauptschalter / 39.
Ladebuchse / 40. Trittbrett / 41. Schraube / 42. Batteriefach / 43. Ein-Aus-Schalter / 44. Batterie / 45.
Elektronisches Kontrolmodul / 46. Feststeller / 47. Gewindestange / 48. Schraube / 49. Schraube.
