29
ITALIANO
ENGLISH

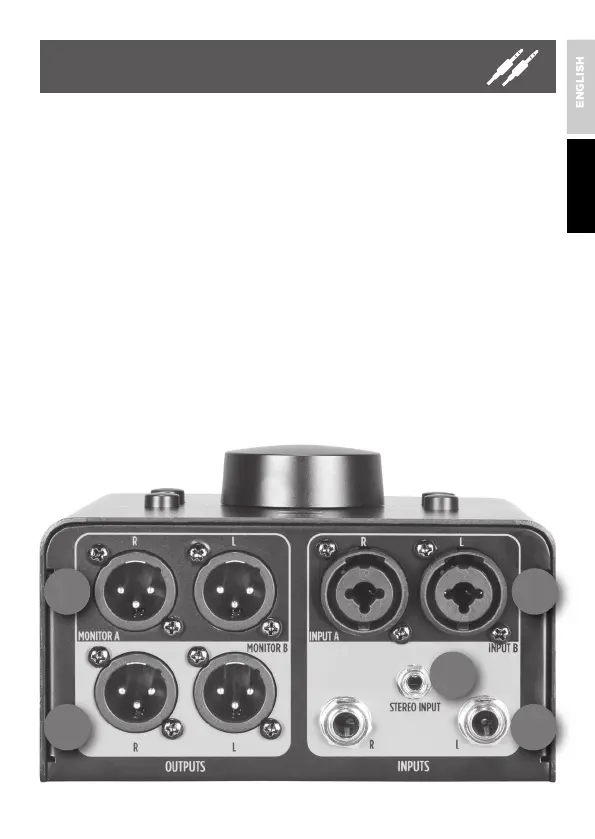

Il pannello posteriore dell’RCF MC-1 fornisce, nella sezione destra,
una coppia di ingressi COMBO [1] che consentono di collegare
jack TRS bilanciati o connettori XLR; questi sono etichettati come
“INPUT A”. Sotto «INPUT A» è presente una coppia di jack TRS
bilanciati [2] collegati in parallelo con un connettore stereo mini-
jack [3]; questa sezione è chiamata «INPUT B».Nella parte sinistra
del pannello posteriore ci sono due coppie di uscite XLR bilanciate
denominate «MONITOR A» [4] e «MONITOR B» [5], dedicate alla
connessione di una coppia di monitor da studio ciascuna.
CONNESSIONI
14
25
3
