PROFESSIONAL AUDIO MIXER
9

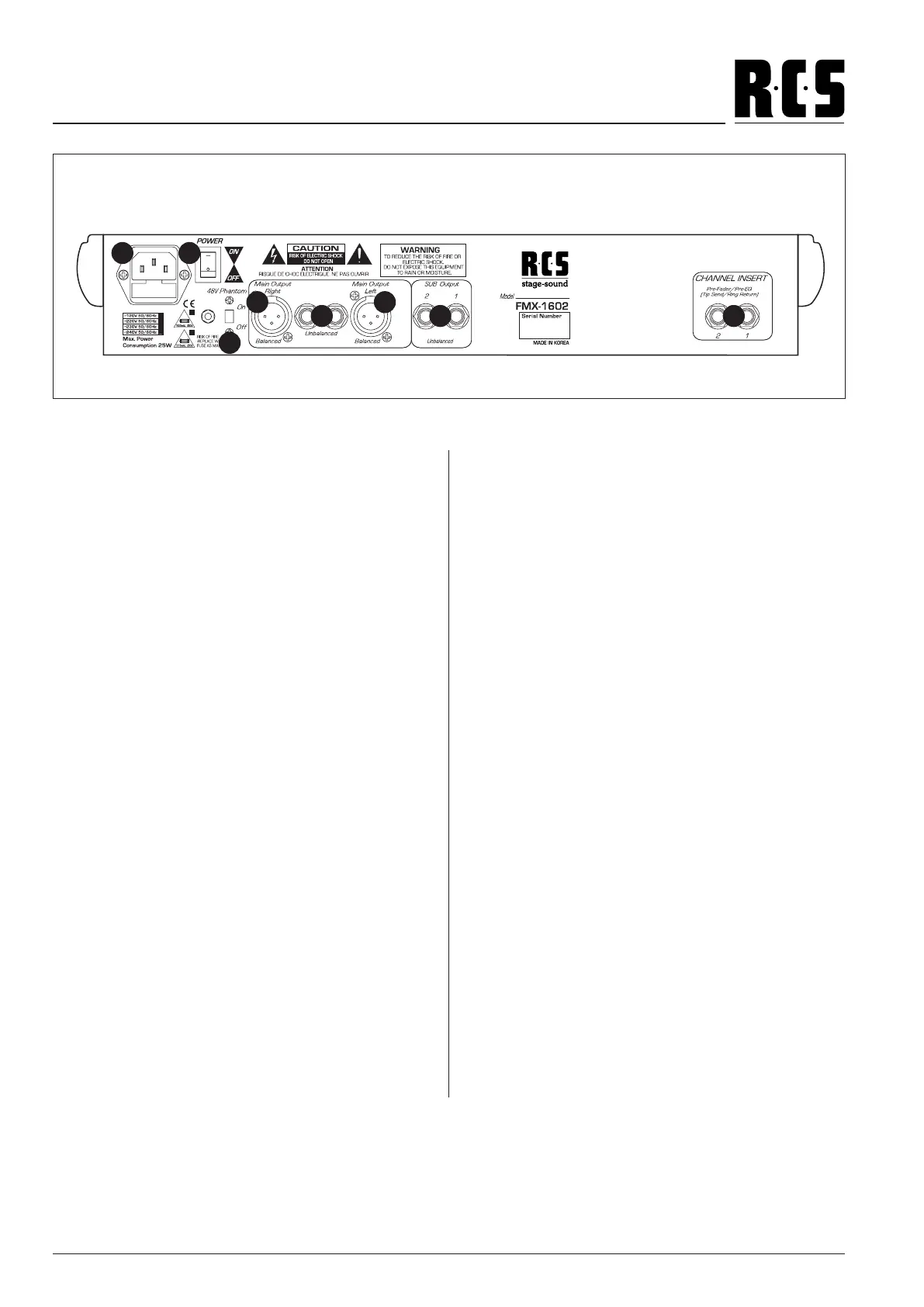

REAR PANEL / RÜCKSEITE
1. AC Input / Fuse Holder
Standard IEC-type power cord connection with integral
mains fuse holder, equipped with 630 mA, 250 V fast-
blow fuse for AC input 120 V or 315 mA, 250 V time-lag
fuse for AC input 220-240 V.
2. Power Switch
With this switch on and adequate AC power applied, the
power indicator should light. If it does not, turn the po-
wer off and recheck the power connection before pro-
ceeding.
3. Phantom Power Switch
Enables the 48 V phantom power system for use with
condenser microphones requiring an external power
source.
4. Main Outputs (XLR)
Active-balanced left and right main outputs, at a nominal
level of +4 dBu, depending on the position of the main
output level fader.
5. Main Outputs (1/4” jack)
These main outputs carry the main mix unbalanced sig-
nal.
6. Sub Group Outputs
Unbalanced left and right sub outputs at line level, unaf-
fected by the position of the main output level switch.
7. Channel Insert Jack (only FMX-1602)
Allows the interfacing of external signal processing de-
vices, or can provide a direct channel output.
1. Netzanschluss / Sicherungshalter
Anschluss für einen Standard-Kaltgerätestecker mit ein-
gebautem Halter für die Netzsicherung, bestückt mit ei-
ner flinken Sicherung (630 mA, 250 V) für 120 V Netz-
strom oder einer trägen Sicherung (315 mA, 250 V) für
220-240 V Netzstrom.
2. Power-Schalter
Ist dieser Schalter ein und liegt der passende Netzstrom
an, sollte die Power-LED aufleuchten. Ist dies nicht der
Fall, schalten Sie bitte das Gerät aus und überprüfen Sie
nochmals die Netzverbindung, bevor Sie fortfahren.
3. Phantom Power-Schalter
Aktiviert das 48V Phantom-Power-System zur Verwen-
dung von Kondensatormikrophonen, die eine externe
Leistungsquelle benötigen.
4. Main Outputs (XLR)
Aktive, symmetrische Main-Ausgänge (links und rechts)
mit einem nominalen Pegel von +4 dBu, abhängig von
der Stellung des Faders für die Main-Ausgänge.
5. Main Outputs (6,3 mm Klinke)
Diese Main-Ausgänge tragen das unsymmetrische Main
Mix-Signal.
6. Subgruppen-Ausgänge
Unsymmetrische Sub-Ausgänge (links und rechts) auf Li-
nepegel, unberührt von der Stellung des Faders für die
Main-Ausgänge.
7. Kanalzuführung (nur bei FMX-1602)
Dient zur Ankopplung eines externen Signalprozessors
oder als direkter Kanalausgang.
1 2
3
4
5 6 7
4
