RD DPS3012 - Kit Parts Diagram

- 3 -
船型开关
KCD3
1
连接电线
RV2.5 平方单
芯软线
2
红：30cm
黑：25cm
外壳配套螺丝
平头 M3*6
8
风扇固定螺栓
圆头 M3*13
4
螺丝螺帽各 4
个
功率模块
固定螺丝
圆头 M3*5
4
透明自粘脚垫
Φ12*4
4

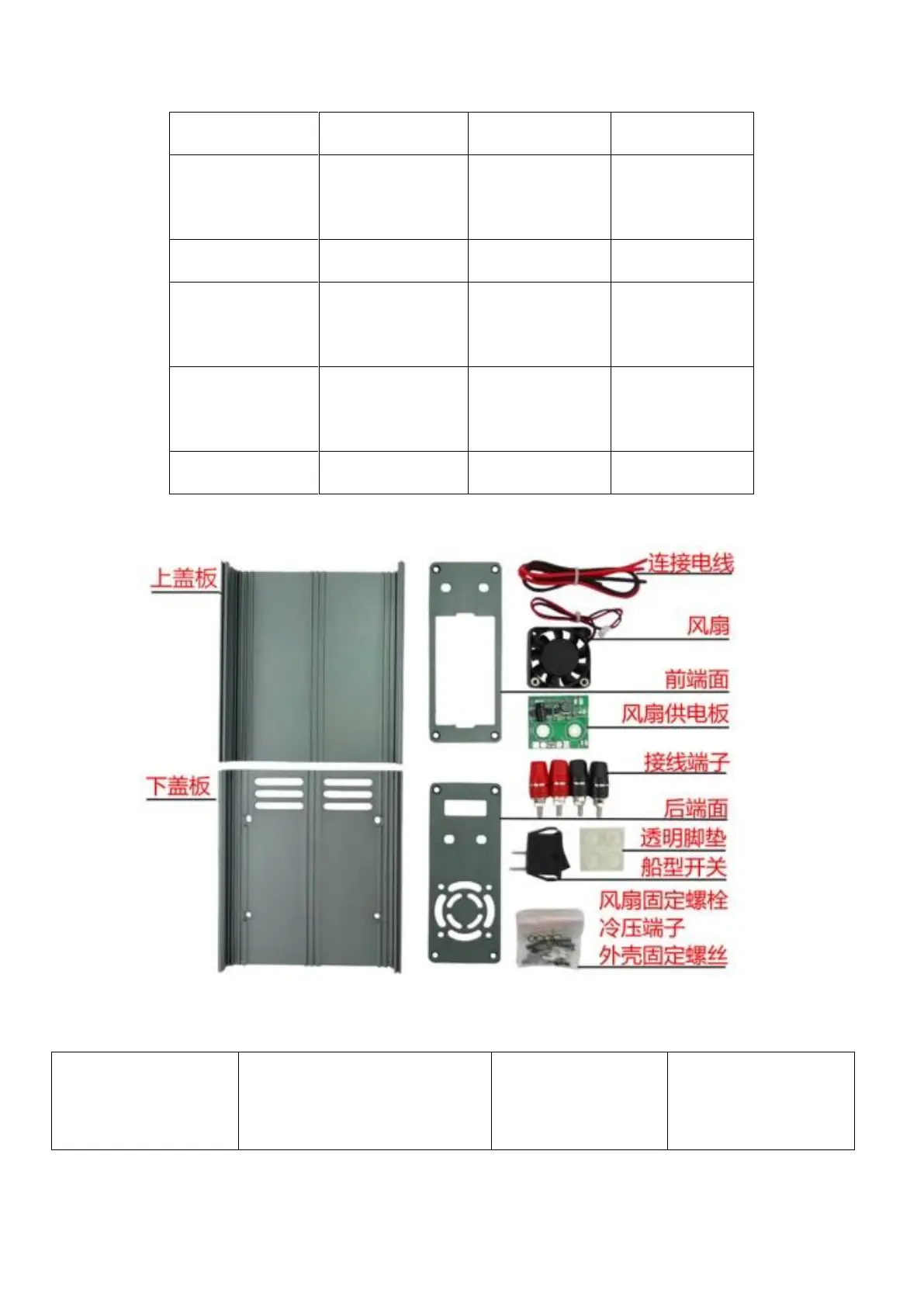

2.2 产品零件图：
备注：
外壳配套螺丝平
头 M3*6 8 个
风扇固 定 螺 栓 圆头
M3*13 螺丝螺帽各 4 个
冷 压 端 子 接 头
UT1-4 7 个
功率模块固定螺
丝 圆头 M3*5 4 个
