层 LCD 和 KEY 排线插接的位置（排线一定走 PCB 板的下方，
否则电感会对其有干扰）。
⚫ 根据下盖板四个孔的位置安装功率模块，使用配套螺丝将其
固定住。
⚫ 将输入正负分别接到功率模块的 IN+,IN-；输出正负接到
OUT+，OUT-。
g) 连接好之后可以通电看是否连接成功。（注意通电前再次检查接线
是否正确）
h) 安装外壳，注意外壳上有进风口的一端安装前面板，安装顺序可
以是先安装上盖板然后固定前后面板。
i) 本产品配套四个透明脚垫，用户可对称粘贴到外壳底部四个角上。

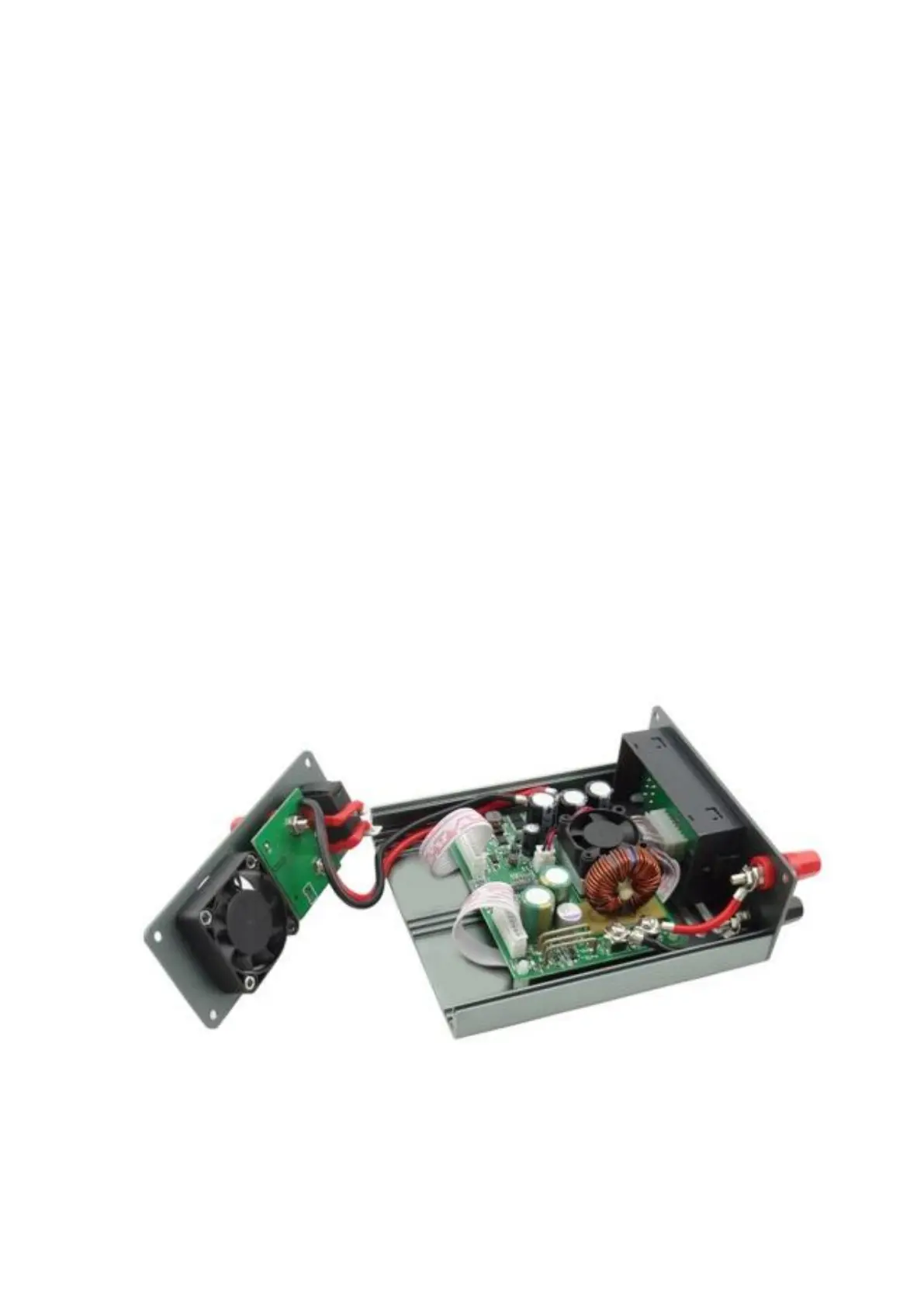

3.3 内部连线图：
