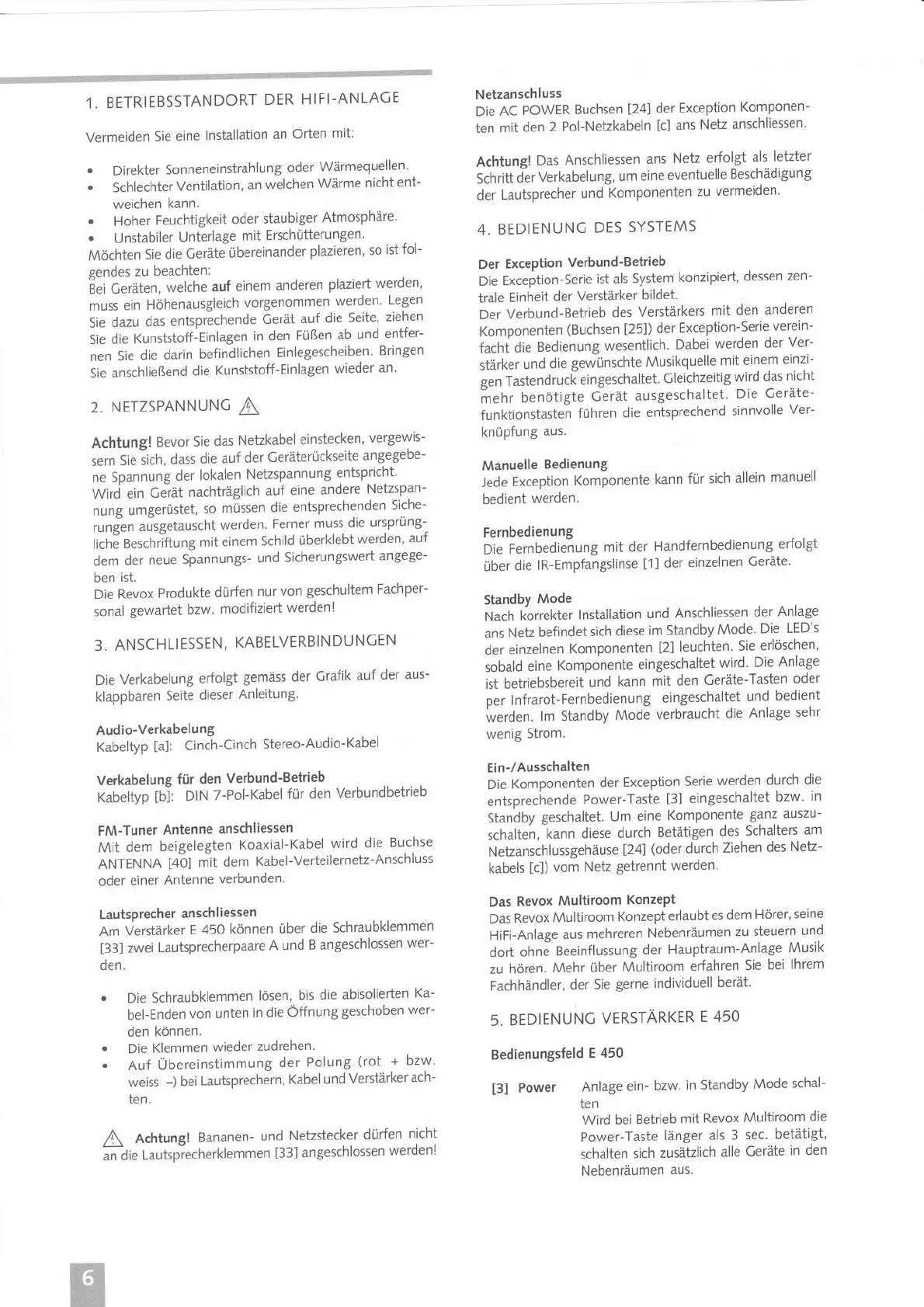

,I
.
BETRIEBSSTANDORT
DER
HIFI-ANLAGE
Vermeiden
Sie
eine
lnstallation
an
Orten
mit:
.
Direkter
Sonneneinstrahlung
oder
Wärmequellen'
.
Schlechter
Ventilation,
an
welchen
Wärme
nicht
ent-
weichen
kann.
.
Hoher
Feuchtigkeit
oder
staubiger
Atmosphäre'
.
Unstabiler
Unterlage
mit
Erschütterungen'
Möchten
Sie
die
Ceräteübereinander
plazieren,
so
ist
fol-
gendes zu
beachten:
Eei Ceräten,
welche
auf
einem
anderen
plaziert
werden'
muss
ein
Höhenausgleich
vorgenommen
werden
Legen
Si"
autu
das
entsprechende
Cerät
auf
die
Seite,
ziehen
Sie
die
Kunststoff-Einlagen
in
den
Füßen
ab
und
entfer-
nen
Sie
die
darin
befindlichen
Einlegescheiben
Bringen
Sie
anschließend
die
Kunststoff-Einlagen
wieder
an'
2. NETZSPANNUNC
A
Achtungl
Bevor
Sie
das
Netzkabel
einstecken,
vergewis-
sern
Sieiich,
dass
die
auf
der
Ceräterückseite
angegebe-
ne
Spannung
der
lokalen
Netzspannung
entspricht'
Wird
ein
Cerät
nachträglich
auf
eine
andere
Netzspan-
nung
umgerüstet,
so
müssen
die
entsprechenden
Siche-
r,rng:.n
aJsgetauscht
werden.
Ferner
muss
die
ursprüng-
lichä
sesch;?tung
mit einem
Schild
überklebt
werden'
auf
dem
der
neue
Spannungs-
und
Sicherungswert
angege-
ben
ist.
Die
Revox
Produkte
dür-fen
nur
von
geschultem
Fachper-
sonal
gewartet
bzw.
modifiziert
werden!
3.
ANSCHLIESSEN,
KABELVERBINDUNCEN
Die
Verkabelung
er-folgt
gemäss der
Crafik
auf
der
aus-
klappbaren
Seite
dieser
Anleitung'
Audio-Verkabelung
Kabeltyp
[a]:
Cinch-Cinch
Stereo-Audio-Kabel
Verkabelung
für
den
Verbund-Betrieb
Kabeltyp
tbl:
DIN
7-Pol-Kabel
für
den
Verbundbetrieb
FM-Tuner
Antenne
anschliessen
Mit
dem
beigelegten
Koaxial-Kabel
wird
die
Buchse
ANTENNA t+öt
mit
dem
Kabel-Verteilernetz-Anschluss
oder
einer
Antenne
verbunden.
Lautsprecher
anschliessen
Am
Verstärker
E
450
können
über
die
Schraubklemmen
[33]
zwei
Lautsprecherpaare
A
und
B angeschlossen
wer-
den.
.
Die
Schraubklemmen
lösen,
bis
die
abisolierten
Ka-
bel-Enden
von
unten
in
die Öffnung
geschoben
wer-
den können.
.
Die
Klemmen
wieder
zudrehen.
.
Auf
Übereinstimmung
der
Polung
(rot
+
bzw'
weiss
-)
bei
Lautsprechern,
Kabel
und
Verstärker
ach-
ten.
A
R.htungl
Bananen-
und
Netzstecker
dür{en
nicht
ild
ie t-autspiecherklem
men
[33]
an
gesch
lossen
werde
n I
Netzanschluss
Die
AC
POWER
Buchsen
l24l
der
Exception
Komponen-
ten
mit
den
2 Pol-Netzkabeln
[c]
ans
Netz
anschliessen'
Achtungl
Das Anschliessen
ans
Netz
erfolgt
als
letzter
Schritt
d-er
Verkabelung,
um
eine
eventuelle
Beschädigung
der
Lautsprecher
und
Komponenten
zu
vermeiden
4.
BEDIENUNC
DES
SYSTEMS
Der
Exception
Verbund-Betrieb
Die
Exception-Serie
ist als
System
konzipiert,
dessen
zen-
trale
Einheit
der
Verstärker
bildet.
Der
Verbund-Betrieb
des
Verstärkers
mit
den
anderen
Komponenten
(Buchsen
t25l)
der
Exception-Serie.verein-
facht
die
Bedienung
wesentlich.
Dabei
werden
der
Ver-
stärker
und
die
gewünschte
Musikquelle
mit
einem
einzi-
gen Tastendrucf,
eingeschaltet.
Cleichzeitig
wird
das
nicht
äehr
benötigte
Cerät
ausgeschaltet
Die
Ceräte-
funktionstasten
fuht.n
die
entsprechend
sinnvolle
Ver-
knüpfung
aus.
Manuelle
Bedienung
Jede
Exception
Komponente
kann
für sich
allein
manuell
bedient
werden.
Fernbedienung
Die
Fernbedienung
mit
der
Handfernbedienung
erfolgt
über
die
lR-Empfangslinse
[1]
der
einzelnen
Ceräte'
Standby
Mode
Nach
korrekter
lnstallation
und
Anschliessen
der
Anlage
ans
Netz
befindet
sich
diese
im Standby
Mode'
Die
LED's
der
einzelnen
Komponenten [2]
leuchten'
Sie
erlöschen'
sobald
eine
Komponente
eingeschaltet
wird'
Die
Anlage
ist
betriebsbereit
und
kann
mit
den
Ceräte-Tasten
oder
per
lnfrarot-Fernbedienung
eingeschaltet
u.nd
bedient
werden.
lm
Standby
Mode
verbraucht
die
Anlage
sehr
wenig
Strom.
Ein-/Ausschalten
Die
Komponenten
der
Exception
Serie
werden
durch
die
entsprechende
Power-Taste
[3]
eingeschaltet
bzw'
in
Standby
geschaltet.
Um
eine
Komponente
ganz auszu-
schalteh,
kann
diese
durch
Betätigen
des
Schalters
am
Netzanschlussgehäuse
l24l
(oder
durch
Ziehen
des
Netz-
kabels
[c])
vom
Netz
getrennt
werden'
Das
Revox
Multiroom
KonzePt
Das
Revox
Multiroom
Konzept
erlaubt
es dem
Hörer,
seine
HiFi-Anlage
aus
mehreren
Nebenräumen
zu steuern
und
dort
ohnä
Beeinflussung
der
Hauptraum-Anlage
Musik
zu
hören.
Mehr
Über
Multiroom
erfahren
Sie
bei
lhrem
Fachhändler,
der
Sie
gerne
individuell
berät'
5.
BEDIENUNC
VERSTARKER
E
450
Bedienungsfeld
E
450
[3]
Power
Anlage
ein-
bzw'
in
Standby
Mode
schal-
ten
Wird
bei
Betrieb
mit
Revox
Multiroom
die
Power-Taste
länger
als
3
sec'
betätigt'
schalten
sich
zusätzlich
alle
Ceräte
in
den
Nebenräumen
aus.
