36 Bosch Rexroth AG
1
2
3
4
5
4
6
6
7
10.2.1.
10.2.2
10.2.3
Anleitung CKR R320103679 (2009.09)

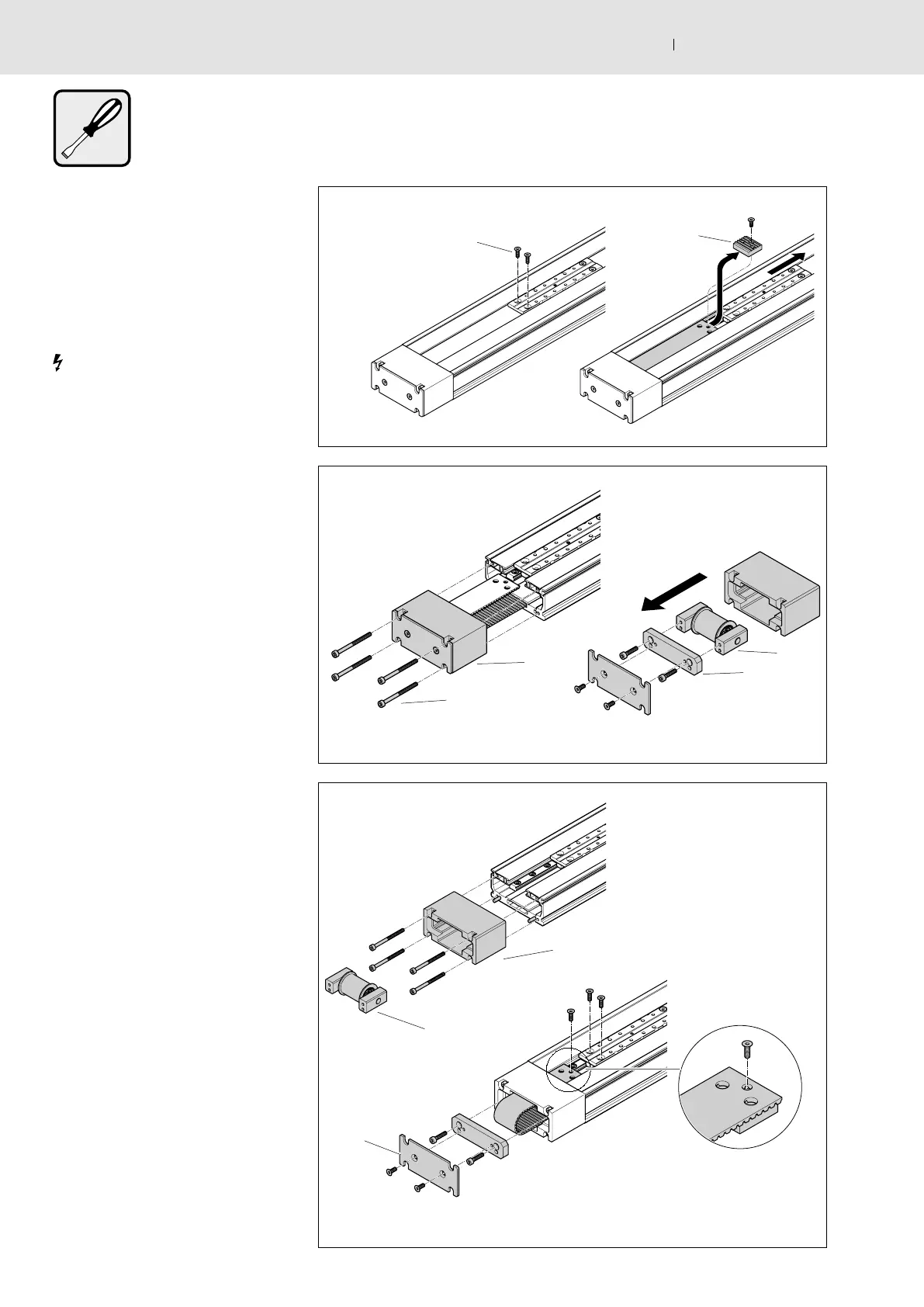

10.2. Endkopf Spannseite
austauschen
10.2.1 Endkopf Spannseite
austauschen (CKR 9-70)
F Endköpfe werden als komplette
Baugruppen geliefert.
Stromversorgung unterbrechen!
F Bevor der Zahnriemen entspannt
wird, das Kapitel „Zahnriemen spannen“
beachten ! 11.
Zahnriemen vom Tischteil lösen
• Schrauben (1) aus Tischteil und
Klemmstück (2) herausschrauben.
• Tischteil verfahren, bis das Zahn-
riemenende frei zugänglich ist.
• Klemmstück (2) vom Zahnriemen
abschrauben und aus dem Haupt-
körper entnehmen.
Endkopf demontieren
• Vier Zylinderschrauben (3) im Endkopf
lösen
• Endkopf (4) zusammen mit Riemenrad
(6) und Spannplatte (5) abziehen.
• Zahnriemen aus Endkopf herauszie-
hen.
• Spannplatte (5) abschrauben und
Riemenrad (6) herausnehmen.
Endkopf montieren
• Endkopf (4) ohne Riemenrad (6) vor-
sichtig bis zum Anschlag am Haupt-
körper aufschieben. Die Ausrichtung
erfolgt über die beiden Zylinderstifte.
• Den Endkopf mit vier Zylinderschrau-
ben am Hauptkörper befestigen.
• Riemenrad (6) mit Zugplatten in den
Endkopf schieben.
• Zahnriemen in den Endkopf schieben
und um das Riemenrad legen.
• Klemmstück am Zahnriemenende be-
festigen und in die Riemenführungen
einfädeln.
• Zahnriemen an der Unterseite des
Tischteils festschrauben.
• Spannplatte montieren.
• Zahnriemen spannen. ! 11.
• Abdeckung (7) am Endkopf
befestigen.
